Como calcular Ah, taxa C e corrente em sistemas residenciais de armazenamento de energia

April 29 , 2026

Como calcular Ah, taxa C e corrente em sistemas residenciais de armazenamento de energia

Nos testes, integração de dados e definição de produtos de sistemas de armazenamento de energia residencial, a compreensão dos parâmetros principais da bateria é fundamental. Em muitos casos, as inconsistências entre os dados da plataforma em nuvem e o desempenho real do hardware não se devem a falhas nos dispositivos, mas sim à falta de clareza na lógica subjacente dos parâmetros. Este artigo, em formato de notas de estudo padronizadas, organiza sistematicamente os conceitos mais críticos e frequentemente confundidos em produtos de armazenamento residencial — capacidade da célula, taxa C, corrente, tensão e configuração série-paralelo — juntamente com fórmulas e exemplos de cálculos reais, para ajudar os profissionais do setor a construir uma base sólida de conhecimento sobre os parâmetros.

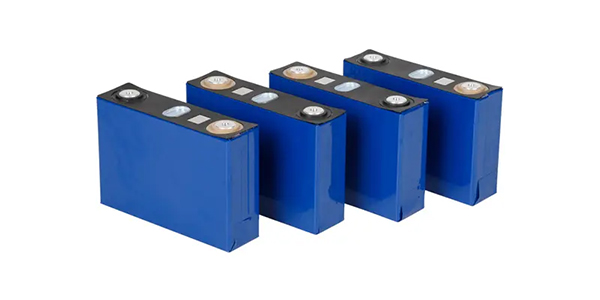

1. Capacidade da célula (Ah): A base de todos os cálculos

A capacidade da célula é o parâmetro físico mais fundamental de uma bateria, medida em ampere-hora (Ah). Ela representa a capacidade da bateria de descarregar continuamente a uma corrente nominal. Simplificando, o Ah determina "quanta energia a bateria pode armazenar" e é o ponto de partida para todos os cálculos de corrente, potência e energia.

As capacidades comuns de células industriais incluem 280Ah, 314Ah, 340Ah, etc. Esses são parâmetros de hardware fixos, especificados pelo fabricante da célula na folha de dados, e não podem ser modificados por software.

2. Taxa C: A regra fundamental que determina a velocidade de carga/descarga

A taxa C (taxa de carga/descarga) é o coeficiente fundamental que relaciona a capacidade e a corrente. Ela define a corrente máxima de operação segura permitida para uma bateria. Diferentes tipos de células possuem taxas C seguras fixas, e os produtos de armazenamento de energia residencial normalmente adotam projetos com taxas C baixas para garantir vida útil e estabilidade.

Fórmula principal:
Corrente máxima de operação (A) = Capacidade da célula (Ah) × Taxa C (C)

Esta é a fórmula mais fundamental e crítica em sistemas de armazenamento residencial, e a base principal para determinar se os dados da plataforma estão corretos.

Exemplo:
Capacidade da célula: 314Ah
Taxa máxima de carga/descarga: 0,5C

Corrente máxima de 0,5C = 314Ah × 0,5C = 157A

Este valor representa o limite físico do hardware e não pode ser excedido. Se o sistema apresentar uma corrente muito acima desse valor, geralmente pode ser identificado como um erro de configuração de parâmetros.

3. Caso real: Por que 314A deve estar incorreto

Em cenários de teste reais, se a plataforma em nuvem exibir uma corrente máxima de carga de 314A e uma corrente máxima de descarga de 314A, isso pode ser identificado como anormal com base apenas na lógica dos parâmetros.

Lógica correta:

Capacidade da célula: 314Ah
Classificação C: 0,5C
Corrente máxima teórica: 314 × 0,5 = 157 A
A plataforma exibe 314A → isso equivale a usar diretamente a capacidade como corrente, um erro de configuração típico.

Isso demonstra que, ao dominar as fórmulas subjacentes, é possível verificar rapidamente a validade dos dados sem depender de testes de hardware.

4. Série (S) e Paralelo (P): A Lógica Fundamental da Arquitetura de Sistemas

Os sistemas residenciais de armazenamento de energia não utilizam células individuais diretamente. Em vez disso, combinam células em série e em paralelo para atender aos requisitos de tensão e capacidade — essa é a regra fundamental de projeto.

1) Série (S): Tensão crescente

O número de células em série determina a tensão do sistema, enquanto a capacidade e a corrente permanecem inalteradas.

Fórmula:
Tensão do sistema = Tensão de uma única célula × Número de conexões em série (S)

Para células de fosfato de ferro-lítio (LFP) com tensão nominal de 3,2 V, um sistema 16S possui:
3,2 V × 16 = 51,2 V

2 ) Paralelo (P): Aumentando a capacidade e a corrente

O número de conexões em paralelo determina a capacidade total do sistema e a corrente total de saída, enquanto a tensão permanece inalterada.

Fórmulas:
Capacidade do sistema = Capacidade de uma única célula × Número de conexões paralelas (P)
Corrente máxima do sistema = Corrente máxima de uma única célula × Número de conexões em paralelo (P)

Exemplo:
Célula de 314Ah com configuração 2P:
Capacidade do sistema = 314 × 2 = 628 Ah
Corrente máxima = 157 × 2 = 314 A

A configuração série-paralelo determina diretamente as especificações gerais do sistema e é um pré-requisito para todos os cálculos de parâmetros.

5. Sistema de Voltagem: O Limite de Segurança do Armazenamento Residencial

As células de fosfato de ferro-lítio possuem uma faixa de tensão segura fixa, que constitui a base de BMS lógica de proteção:

Tensão nominal da célula: 3,2 V
Tensão totalmente carregada: 3,65 V
Tensão de corte de descarga: 2,5 V

A tensão do sistema varia proporcionalmente ao número de células em série. Para um sistema 16S:

Tensão nominal: 51,2 V
Tensão totalmente carregada: 58,4 V
Proteção contra subtensão: 40V

Anomalias de voltagem são o principal indicador de falhas na bateria e um foco essencial do monitoramento em plataformas de nuvem.

6. Energia (Wh) e Potência (kW): Expressões Essenciais das Especificações do Produto

A capacidade e a potência nominal dos produtos de armazenamento residencial são derivadas dos parâmetros acima.

1 ) Energia do sistema (capacidade de armazenamento)

Fórmula:
Energia (Wh) = Tensão do sistema (V) × Capacidade do sistema (Ah)

Exemplo:
51,2V × 314Ah = 16.076,8Wh ≈ 16,0kWh

2 ) Potência do sistema (capacidade de carga/descarga)

Fórmula:
Potência (kW) = Tensão do sistema (V) × Corrente máxima (A) ÷ 1000

Exemplo:
51,2 V × 157 A = 8.038,4 W ≈ 8,0 kW

A energia determina por quanto tempo o sistema pode funcionar, enquanto a potência determina o tamanho da carga que ele pode suportar — ambas são métricas essenciais para a definição do produto.

7. Lógica de proteção do BMS: a base de segurança para todos os parâmetros

O Sistema de Gerenciamento de Bateria (BMS) define múltiplos mecanismos de proteção com base nos parâmetros das células para garantir uma operação segura:

Proteção contra sobretensão (OVP): Interrompe o carregamento quando a carga estiver completa.
Proteção contra subtensão (UVP): Interrompe a descarga quando a bateria está esgotada.
Proteção contra sobrecorrente (OCP): Desliga imediatamente quando a corrente excede os limites.
Proteção contra sobretemperatura (OTP): Reduz a potência ou desliga o equipamento em caso de temperaturas anormais.

Todos esses limites de proteção são determinados pelas especificações das células. Os alarmes, status e dados de limitação exibidos na plataforma em nuvem são derivados de decisões do BMS em tempo real.

8. Compreensão Essencial: Princípio de Prioridade ao Hardware

Em testes de sistemas de armazenamento de energia residencial e integração de dados, o princípio de priorizar o hardware deve sempre ser seguido:

A ficha técnica da célula é do mais alto padrão.
A taxa C, a faixa de tensão e a corrente máxima não podem ser modificadas por software.
Os dados da plataforma em nuvem são apenas para exibição; erros de configuração podem causar distorções.
Todos os dados anormais devem primeiro ser verificados usando fórmulas.

Em termos simples: os dados da plataforma podem estar errados, mas as fórmulas nunca estão erradas.

9. Resumo: Uma estrutura unificada de parâmetros essenciais

Todos os parâmetros em um sistema de armazenamento de energia residencial giram em torno da célula da bateria:

Ah define capacidade → A taxa C define a corrente. → A relação série-paralelo define a estrutura do sistema. → Tensão e potência definem a classe do produto. → O BMS define limites de segurança

Ao dominar fórmulas, compreender a lógica e aprender cálculos inversos, os profissionais podem identificar rapidamente problemas na definição do produto, na integração de dados e na validação de testes, evitando mal-entendidos fundamentais.

Para profissionais da área de armazenamento de energia residencial, esses parâmetros fundamentais não representam conhecimento avançado de P&D, mas sim habilidades essenciais. Uma compreensão clara das relações entre Ah, taxa C, corrente, tensão e configuração série-paralelo não só melhora a eficiência do trabalho, como também constrói uma estrutura profissional e rigorosa para avaliação de produtos — um passo essencial para a transição do nível iniciante para o avançado.

Acey Nova Energia Especializada no fornecimento de equipamentos de montagem completos e soluções integradas para linhas de montagem de baterias de íon-lítio — da célula ao pacote —, adaptadas a empresas iniciantes no setor de armazenamento de energia em baterias de lítio. Seja no planejamento da linha de produção, integração de equipamentos ou etapas-chave como empilhamento e prensagem de módulos de bateria, limpeza a laser, soldagem a laser Desde a integração do BMS até os testes finais de embalagem, oferecemos suporte técnico confiável e sistemas de produção eficientes e estáveis. Recebemos com satisfação clientes de todo o mundo e esperamos ser seu parceiro profissional e confiável para construirmos juntos um futuro melhor.
