Níveis de tensão e hierarquia de baterias em sistemas de armazenamento de energia residencial: uma análise lógica da célula ao sistema.
No desenvolvimento e operação de produtos de armazenamento de energia residencial, a hierarquia de tensão e a estrutura do pacote de baterias são conceitos fundamentais que frequentemente são confundidos. Este artigo utiliza um módulo de bateria residencial de alta tensão como exemplo e detalha a hierarquia completa da cadeia — da célula ao módulo, passando pelo pacote de baterias até o sistema — para esclarecer a lógica por trás da formação da tensão e definir os limites do conceito de "Pacote". Ele fornece uma estrutura técnica reutilizável para profissionais do setor.

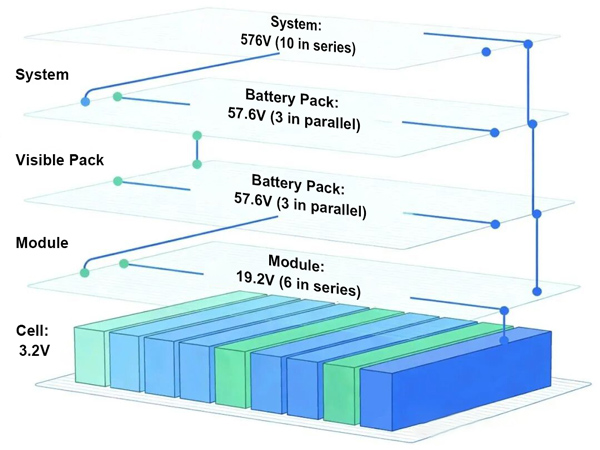

Hierarquia do Sistema de Baterias: Da Célula ao Sistema Completo
A construção de um sistema de baterias residenciais segue uma lógica de empilhamento de baixo para cima, do nível micro ao macro. Cada camada corresponde a definições distintas de voltagem e função, o que é fundamental para compreender as diferenças de voltagem:
A unidade eletroquímica mais básica e o menor portador de energia. Em aplicações residenciais, as células prismáticas de fosfato de ferro-lítio (LFP) são comumente utilizadas, com parâmetros típicos de tensão nominal de 3,2 V e capacidade de 314 Ah. Cada célula fornece aproximadamente 1 kWh de energia e serve como base para todas as estruturas de nível superior.
Múltiplas células são combinadas em série e/ou em paralelo para formar uma unidade intermediária com saída de tensão independente. A conexão em série aumenta a tensão, enquanto a conexão em paralelo aumenta a capacidade. Os módulos são os blocos de construção principais dos conjuntos de baterias e nós essenciais para o monitoramento de tensão.
Com base em módulos, componentes adicionais como invólucro, BMS (Sistema de Gerenciamento de Bateria), placas de amostragem, chicotes de fiação e gerenciamento térmico são integrados para formar uma unidade completa capaz de gerar energia de forma independente. O conjunto de baterias é a principal forma de fornecimento de energia para armazenamento residencial, com especificações padronizadas de energia e tensão.
Diversos conjuntos de baterias são conectados em série e/ou em paralelo e integrados a um inversor/PCS (Sistema de Conversão de Energia) para formar um sistema completo de armazenamento de energia conectado à rede. A tensão do sistema é determinada pela configuração dos conjuntos de baterias e pelos módulos elevadores de tensão CC/CC.
Embora a hierarquia de voltagem — da célula ao módulo, ao conjunto de baterias e ao sistema — defina a arquitetura elétrica dos sistemas de armazenamento de energia residenciais, ela também determina diretamente como a bateria deve ser fabricada.

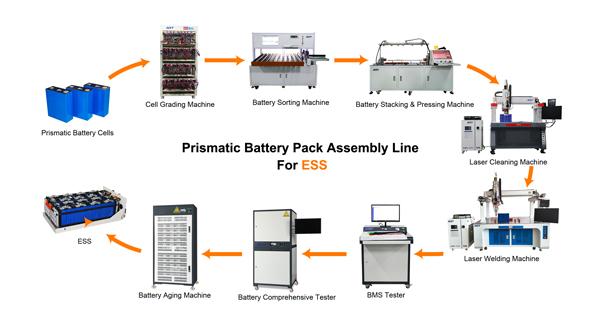

Para dar suporte a diferentes escalas de produção e designs de produtos, oferecemos opções semiautomáticas e totalmente automáticas.
soluções de montagem de baterias ESS
, abrangendo todo o processo, desde o teste das células até a integração do pacote.
Para cenários de produção flexíveis, como linhas piloto ou fabricação de múltiplos modelos, as linhas de montagem de baterias semiautomáticas oferecem uma solução com boa relação custo-benefício. A solução inclui
triagem celular
e correspondência, empilhamento de módulos, soldagem de barramentos, instalação de BMS e testes funcionais. São ideais para fabricantes que buscam adaptabilidade, mantendo o controle do processo.
Para produção em larga escala e padronizada,
Linhas de montagem de baterias ESS totalmente automatizadas
Permitem alta eficiência e consistência. Esses sistemas integram alimentação automatizada de células, montagem robótica de módulos, soldagem a laser, instalação de BMS em linha e testes de fim de linha, frequentemente combinados com sistemas MES para rastreabilidade completa de dados. Tais soluções são particularmente adequadas para a fabricação de baterias de alta tensão e ambientes de produção em massa.
Ao alinhar o projeto da bateria (estrutura de voltagem) com a capacidade de produção (processo de montagem), os fabricantes podem garantir maior consistência, segurança e escalabilidade em sistemas de armazenamento de energia residencial.
Hierarquia de Tensão: De dezenas de volts a 720V
Tomando como exemplo um módulo de bateria residencial de alta tensão de 8,04 kWh, as diferenças de tensão em cada nível resultam da configuração das células e do projeto do circuito:
1. Tensão ao nível da célula: 3,2 V
Uma única célula LFP tem uma tensão nominal de 3,2 V (3,65 V totalmente carregada, 2,5 V descarregada). Isso é determinado por propriedades eletroquímicas e não é suficiente para alimentar diretamente um sistema residencial. Combinações em série/paralelo são necessárias para aumentar a tensão e a energia.
2. Tensão do módulo: 25,6 V
Para atingir 8,04 kWh, a bateria utiliza um design modular com 8 células em série:
*Tensão: 3,2 V × 8 = 25,6 V
*Capacidade: permanece em 314Ah (inalterada na série)
*Energia: 25,6V × 314Ah ÷ 1000 ≈ 8,04kWh
Esse valor de “mais de 20 volts”, frequentemente visto em sistemas de monitoramento, corresponde à tensão em nível de módulo, não à tensão do sistema.
3. Tensão da bateria: 25,6 V (base) / ~400 V (após o conversor DC/DC)
Saída base: 25,6 V diretamente do módulo, monitorada pelo BMS.
Conversor DC/DC elevador: O pacote integra um módulo DC/DC para elevar a tensão para aproximadamente 400V, preparando-o para integração em sistemas de alta tensão.
4. Tensão do sistema: 720 V
Dois conjuntos de baterias idênticos de 8,04 kWh estão conectados em série:
Pacote único (após reforço): ~400V
Tensão do sistema: 400V × 2 ≈ 800V
A tensão nominal é indicada como 720V, correspondendo a uma faixa de operação real de aproximadamente 720V–950V. Esta é a tensão final fornecida ao inversor e o parâmetro principal na placa de identificação do produto.
Definição de limites do pacote: Módulo vs. Pacote de baterias vs. Sistema
O termo “Pack” é frequentemente usado de forma ambígua. Seu significado depende do contexto:
1. Pacote/Módulo pequeno
Um grupo de células conectadas em série/paralelo, sem um invólucro completo ou um sistema de gerenciamento de bateria (BMS) completo. É um componente interno de um conjunto de baterias. Exemplo: um módulo de 51,2 V formado por 16 células em série.
2. Pacote Grande / Pacote de Baterias
Uma unidade totalmente integrada com gabinete, BMS, interfaces e funções de proteção. É a menor unidade disponível em produtos de armazenamento residencial. A unidade de 8,04 kWh aqui discutida é um modelo típico de grande porte.
3. Pacote de nível de sistema
Vários conjuntos de baterias conectados entre si e funcionando com um inversor/PCS para formar um sistema completo. Neste caso, dois conjuntos conectados em série para formar um sistema de 720 V representam um conjunto de baterias de nível de sistema.
Conceitos errôneos comuns e pontos técnicos essenciais
-
Confundindo Voltagem e Energia
Energia (kWh) = Tensão (V) × Capacidade (Ah) ÷ 1000
“20+ volts” refere-se à tensão em nível de módulo, enquanto 720V refere-se à tensão em nível de sistema. Pertencem a camadas diferentes e não podem ser comparadas diretamente.
-
Diferenças nos fatores de forma celular
As baterias cilíndricas (por exemplo, 18650, 21700) que vemos com frequência ainda estão no nível da célula, assim como as baterias prismáticas usadas em sistemas residenciais. A diferença reside no formato e na aplicação.
-
Papel da conexão em série
A ligação em série é o principal método para aumentar a tensão. Os aumentos de tensão da célula → módulo → bateria → sistema são todos obtidos por meio de ligações em série. A ligação em paralelo aumenta apenas a capacidade.
Os sistemas residenciais de alta tensão dependem de módulos CC/CC para elevar a tensão de fontes de alimentação de baixa tensão para faixas de alta tensão, permitindo configurações em série com múltiplas fontes e atendendo aos requisitos de conexão à rede. Essa é uma característica fundamental dos sistemas de alta tensão.
Conclusão
A hierarquia de tensão e a estrutura Pack dos sistemas de armazenamento de energia residenciais podem ser resumidas da seguinte forma:
-
A voltagem é determinada por hierarquia: progredindo da célula individual (3,2V) para o módulo (25,6V), o conjunto de baterias (~400V) e, finalmente, o sistema (720V), os níveis de voltagem se acumulam à medida que o nível hierárquico aumenta.
-
As definições dos pacotes são claramente delineadas: um "Pacote Pequeno" refere-se a um módulo interno; um "Pacote Grande" constitui uma unidade entregável independentemente; e um "Pacote de Nível de Sistema" representa o sistema completo formado pela combinação de múltiplos pacotes.
-
A lógica técnica subjacente é unificada: conexões em série são utilizadas para aumentar a tensão, conexões em paralelo para expandir a capacidade e módulos CC/CC para facilitar a conversão de baixa para alta tensão — formando a filosofia de design universal para produtos de armazenamento de energia residencial de alta tensão.
