01 Definição de conexões série-paralelo de baterias de lítio

Devido à voltagem e capacidade limitadas das baterias individuais, as conexões em série-paralelo são frequentemente necessárias na prática para atingir voltagens e capacidades mais elevadas e atender aos requisitos de energia do dispositivo.

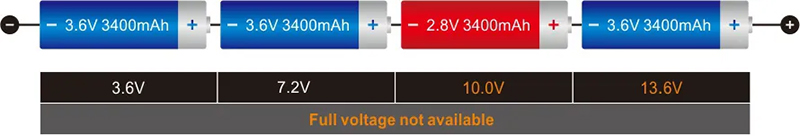

Conexão em série de baterias de lítio : Ao se somar tensões, a capacitância permanece constante e a resistência interna aumenta.

Pacote de baterias de lítio 02

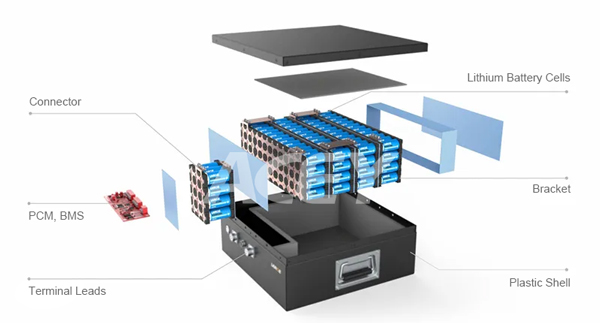

• Célula de lítio : O componente principal da bateria finalizada.
• Placa de proteção : Oferece proteção contra sobrecarga, descarga excessiva, sobrecorrente, curto-circuito e controle de temperatura NTC.
• Invólucro de plástico : A estrutura de suporte de toda a bateria; ela posiciona e fixa a placa de proteção; e suporta e limita a posição de todos os outros componentes que não fazem parte da carcaça.

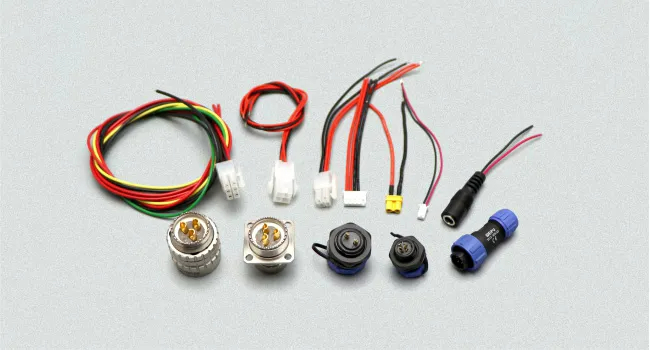

• Terminais : Oferece diversas interfaces de carga e descarga para vários produtos eletrônicos, dispositivos de armazenamento de energia e fontes de alimentação de reserva.
• Chapa/suporte de níquel : Componentes que conectam e fixam as células da bateria.

03 Combinações Série-Paralelo de Baterias de Lítio

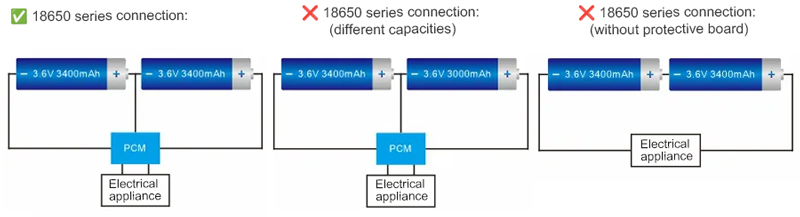

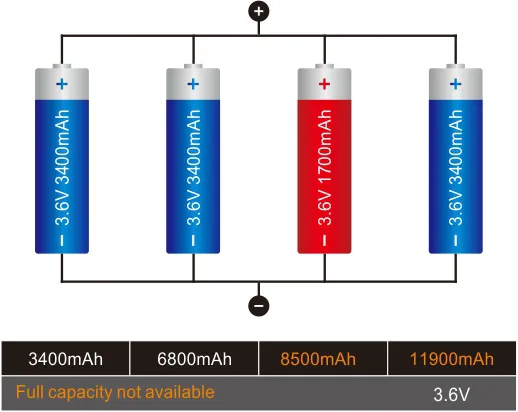

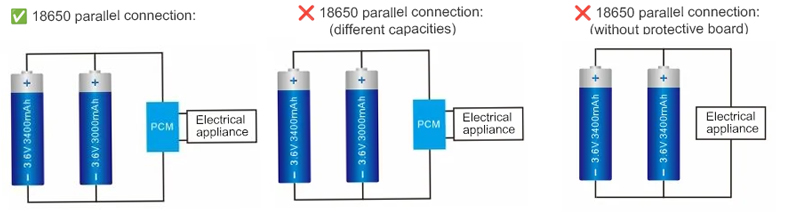

Por razões de segurança, as baterias de lítio devem ser conectadas a uma placa de proteção externa para monitorar cada célula. A operação em paralelo geralmente não é recomendada. Caso seja necessário o uso em paralelo, os parâmetros das baterias (capacidade, resistência interna, etc.) devem ser consistentes. Além disso, os parâmetros das baterias utilizadas em série também devem ser consistentes. Caso contrário, o desempenho do conjunto de baterias será significativamente inferior ao de uma única célula.

Padrões de emparelhamento de baterias de lítio: Diferença de tensão ≤ 10 mV, Diferença de resistência interna ≤ 5 mΩ, Diferença de capacidade ≤ 20 mA

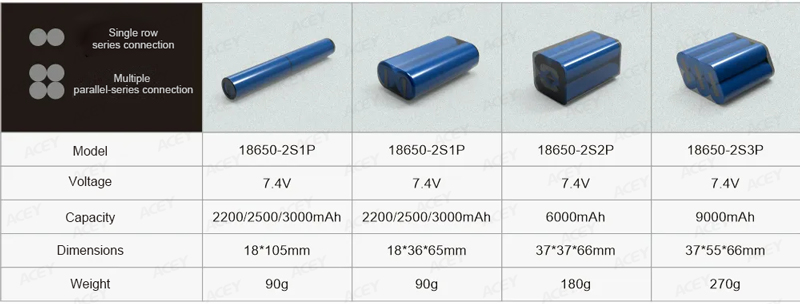

Pacote de baterias de lítio de 2 cordas (bateria de lítio de 7,4 V)

• Considerando que as especificações da célula individual utilizada sejam 18650 3,7V 2000mAh
• Considerando que as especificações da célula individual utilizada sejam 18650 3,7V 2000mAh
• Número de células conectadas em paralelo: 20Ah/2Ah = 10, ou seja, 10 células em paralelo.
• O conjunto completo de baterias é composto por 13 conjuntos de 10 células = 130 células.

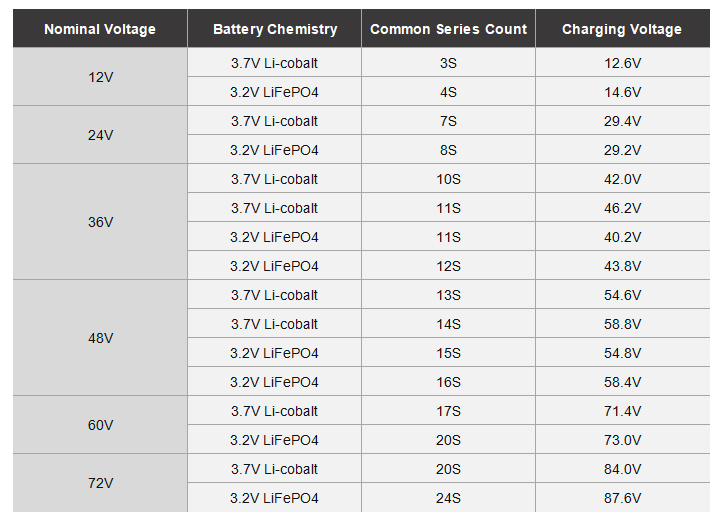

Combinações em série comuns de baterias de lítio

04 Processo de Montagem de Baterias de Lítio

① Classificação da capacidade da bateria

ACEY-BCT506R-512H máquina de carga e descarga de baterias de lítio É projetado para testar a capacidade, tensão, corrente e desempenho de carga e descarga de células cilíndricas de lítio, como 18650, 21700, 26650, 32650 e 32700.

2 Colagem de papel isolante de bateria
Aplique papel de liberação rápida e fita Mara para isolamento.

ACEY-BS01 máquina automática de colagem de papel isolante É utilizado principalmente para colar uma camada de papel de cevada no eletrodo positivo ou negativo das baterias 18650/21700/26650/32650/32700, proporcionando bom isolamento, resistência ao desgaste, impermeabilização e outras características.

ACEY-AS11S máquina de triagem de células de lítio É um dispositivo eficiente e de alta precisão projetado para a triagem rápida de baterias cilíndricas de lítio. Utiliza um testador de resistência interna avançado para medir com precisão a tensão e a resistência interna da bateria. O equipamento é compatível com diversas especificações de baterias (18650/21700/26650/32700/etc.), com uma velocidade de triagem de até 5000 unidades/hora, o que melhora significativamente a eficiência da produção e permite a exportação de dados para facilitar o controle de qualidade.

Utilize tiras de níquel moldadas para eliminar juntas de solda frias, curtos-circuitos, baixa eficiência e distribuição desigual de corrente.

ACEY-5000D máquina de solda por pontos manual É utilizado para soldar os terminais positivo e negativo de múltiplas baterias e materiais como chapas de níquel, garantindo a transmissão estável de corrente durante o processo de carga e descarga do conjunto de baterias. É amplamente utilizado na soldagem de diversos conjuntos de baterias, como baterias de energia, ferramentas elétricas e bicicletas elétricas, etc.

⑥ Teste abrangente da bateria

Série ACEY-BIT testador completo de baterias Permite realizar medições quantitativas e precisas de alguns parâmetros básicos da bateria. Pode medir a tensão de circuito aberto, a resistência interna, a carga, a descarga, a proteção contra sobrecorrente, a proteção contra curto-circuito e outras funções da bateria. Facilita a detecção de baterias defeituosas e aumenta a eficiência da produção.

ACEY-5035C máquina de embalagem com filme termoencolhível É utilizada na montagem e embalagem de baterias, especialmente baterias de íon-lítio e outros tipos de baterias recarregáveis. Essas máquinas são projetadas para envolver e selar baterias com segurança usando filme termoencolhível, proporcionando proteção, isolamento e um acabamento impecável.

⑧ Impressão de código de lote por jato de tinta

A impressão deve ser nítida e legível.

ACEY-CP2 Máquina de codificação em lote por jato de tinta É utilizado para imprimir informações como números de lote, datas de validade, datas de fabricação, códigos de barras e outros dados variáveis em produtos ou embalagens nas indústrias de manufatura e embalagem. Isso é essencial para a rastreabilidade do produto, controle de qualidade e conformidade com as normas regulamentares.

⑨ Envelhecimento da bateria
Determinar a qualidade da bateria e garantir a estabilidade, segurança e vida útil da bateria de lítio durante o uso.

Série ACEY-BA máquina de envelhecimento de baterias É utilizado principalmente para carga e descarga de baterias e testes de características relacionadas. Os canais de teste são completamente independentes e adequados para testes de envelhecimento de baterias ternárias, de fosfato de ferro-lítio, de chumbo-ácido, de níquel-hidreto metálico e de níquel-cádmio.

• Não utilize pilhas de marcas diferentes juntas.
• Não utilize baterias com voltagens diferentes em conjunto.
• Não misture baterias de capacidades diferentes ou baterias de lítio novas com usadas.
• Baterias com composições químicas diferentes não devem ser misturadas, como por exemplo, baterias de níquel-hidreto metálico e baterias de lítio.
• Quando a carga da bateria estiver baixa, substitua todas as baterias.
• Utilize uma placa de proteção para baterias de lítio com os parâmetros correspondentes.
• Selecione baterias com desempenho consistente. Geralmente, baterias de lítio usadas em série e em paralelo requerem o pareamento das células. Critérios de pareamento: diferença de tensão ≤ 10 mV, diferença de resistência interna ≤ 5 mΩ e diferença de capacidade ≤ 20 mA.

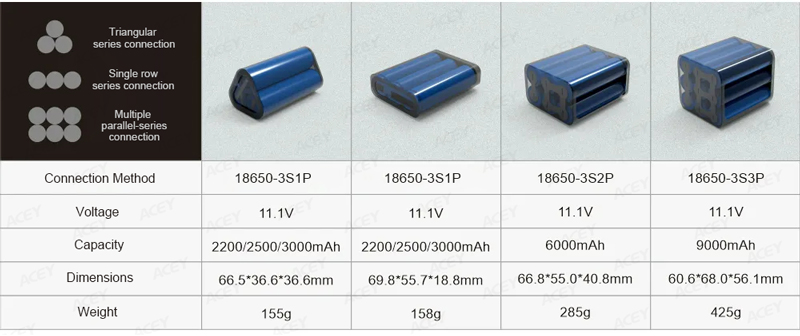

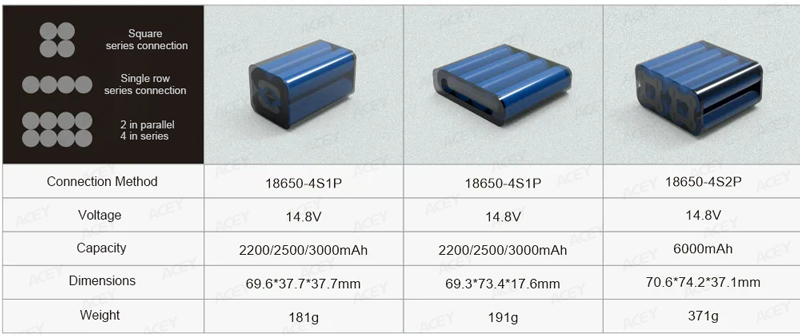

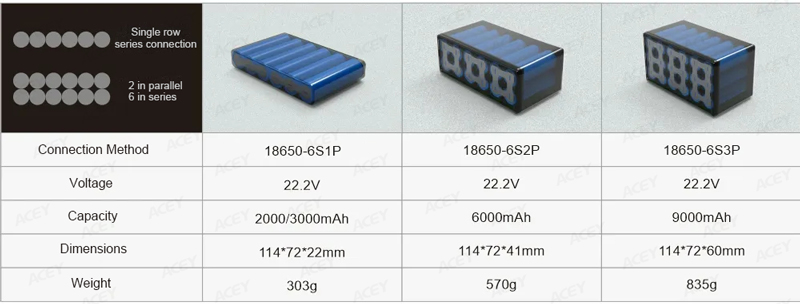

• Os métodos típicos de conexão para baterias de lítio incluem conexão em paralelo primeiro, depois em série, conexão em série primeiro, depois em paralelo, e métodos de conexão mista.
• Os conjuntos de baterias de lítio para ônibus puramente elétricos normalmente utilizam um método de conexão primeiro em paralelo e depois em série.
• Os conjuntos de baterias de lítio para armazenamento de energia em redes elétricas geralmente utilizam um método de conexão que começa em série e depois se conecta em paralelo.

Vantagens da conexão em paralelo primeiro e em série depois para baterias de lítio

• A falha de uma célula da bateria de lítio causa o desligamento automático. Além da redução na capacidade, isso não afeta a possibilidade de operação em paralelo.
• Se uma célula de bateria de lítio entrar em curto-circuito em uma conexão paralela, o circuito paralelo experimentará correntes muito altas, o que geralmente é evitado pela tecnologia de proteção por fusível.

• Devido às diferenças na resistência interna e à dissipação desigual de calor entre as células da bateria de lítio, a vida útil de um conjunto de baterias de lítio conectadas em paralelo pode ser afetada.

Vantagens de conectar baterias de lítio primeiro em série e depois em paralelo.

• Conectar as células da bateria de lítio primeiro em série, com base em sua capacidade (por exemplo, 1/3 da capacidade total) e, por último, em paralelo, reduz a probabilidade de falha em módulos de baterias de lítio de alta capacidade. Essa primeira conexão, em série seguida de paralelo, também melhora significativamente a consistência dos conjuntos de baterias de lítio.

• Baterias de lítio, com ou sem placas de proteção, não podem ser carregadas em paralelo. Baterias sem placas de proteção são propensas a sobrecarga e danos.
• Baterias carregadas em paralelo geralmente exigem a remoção da placa de proteção integrada da bateria e o uso de uma única placa de proteção.
• Se as baterias carregadas em paralelo não possuírem uma placa de proteção, a tensão de carregamento deve ser limitada a 4,2 V, e um carregador de 5 V não poderá ser utilizado.

• As baterias de lítio devem ser carregadas com um carregador específico. Caso contrário, podem não atingir a capacidade total, afetando seu desempenho.
• As baterias de lítio não precisam ser totalmente descarregadas antes de serem recarregadas.
• Não deixe o carregador conectado por longos períodos. Remova a bateria do carregador assim que estiver totalmente carregada.
• Remova a bateria de qualquer aparelho elétrico que não esteja em uso e descarregue-a completamente antes de guardá-lo.
• Não insira a bateria com a polaridade invertida, pois isso pode fazer com que ela inche ou se rompa.
• Não utilize carregadores de níquel e de lítio de forma intercambiável.
