O que é teste EOL de bateria? Teste EOL vs. Teste de envelhecimento
September 18 , 2026O que é o teste EOL de pacotes de bateria? Teste EOL vs. Teste de envelhecimento
Principais conclusões
O que significa EOL na fabricação de pacotes de bateria?
EOL significa End of Line (Fim de Linha).
Na fabricação de pacotes de bateria, refere-se à inspeção realizada após a conclusão do trabalho principal de montagem.
Uma sequência de produção simplificada parece com:
Montagem do Pacote → Soldagem → BMS & Fiação → Montagem do Gabinete → Teste EOL → Inspeção Final
Nesta fase, o objetivo não é mais montar a bateria. O objetivo é encontrar problemas que possam ter ocorrido durante a montagem antes que o pacote seja aprovado.
Um teste EOL pode detectar problemas relacionados a conexões elétricas, isolamento, comunicação, sinais de sensores ou dados da bateria.
Para uso em produção, várias funções de teste são frequentemente combinadas em uma sequência de teste, em vez de serem verificadas separadamente por diferentes operadores.
O que é testado durante o teste EOL de pacote de bateria?
O programa de teste EOL é construído em torno dos requisitos elétricos e funcionais do pacote de bateria.
Os itens de teste incluem o seguinte:
| Item de Teste | O que ele verifica |
| Tensão de Circuito Aberto | Se a tensão total do pacote está dentro da faixa definida |
| Resistência Interna AC | Resistência elétrica do conjunto de baterias |
| Resistência de isolamento | Isolamento entre o circuito da bateria e a carcaça |
| Tensão suportável AC / DC | Desempenho de isolamento sob uma tensão de teste definida |
| Comunicação | Se o conjunto se comunica corretamente com o sistema de teste |
| Tensão da célula | Leituras de tensão de células individuais ou grupos de células |
| Dados de temperatura | Leituras do sensor de temperatura dentro do conjunto |
| Comparação de tensão | Comparação entre a tensão medida e a tensão reportada pelo conjunto |
| Comparação de corrente | Comparação entre a corrente de teste e a corrente reportada pelo conjunto |
| SOC | Informações sobre o estado de carga |
| SOH | Informações sobre o estado de saúde |
| Número de série | Identificação e rastreabilidade do conjunto |
| Passa / Falha | Se os resultados do teste atendem aos limites predefinidos |
Estas funções permitem que a estação EOL verifique várias partes do conjunto de baterias acabado em um único processo de teste.
Por que a tensão do conjunto é verificada durante o teste EOL?
A tensão do conjunto é uma das primeiras verificações básicas após a montagem.
Se a tensão medida estiver fora da faixa esperada, a causa pode estar relacionada à conexão elétrica, grupos de células, fiação ou outro problema de montagem.
A tensão também pode ser verificada em mais de um ponto durante o processo EOL.
Por exemplo, um conjunto pode ser medido primeiro em seu estado inicial e depois medido novamente após a conclusão de outros itens de teste. A segunda medição ajuda a confirmar que o conjunto permanece eletricamente normal após a sequência de teste.
Isso é mais útil do que tratar a tensão como uma leitura isolada única.
Por que a resistência de isolamento e a tensão suportável são testadas?
A medição de tensão informa a condição elétrica dos terminais da bateria. Ela não informa se o circuito de alta tensão está devidamente isolado da carcaça.
Esse é o objetivo do teste de isolamento.
Resistência de isolamento
O teste de resistência de isolamento verifica a resistência entre o circuito da bateria e a carcaça.
Os pontos de medição incluem:
Terminal positivo do conjunto → Carcaça
e
Terminal negativo do conjunto → Carcaça
Um valor de resistência baixo pode indicar um problema de isolamento que requer inspeção adicional.
Tensão suportável AC/DC
Um teste de tensão suportável aplica um estresse elétrico definido entre o circuito da bateria e o invólucro.
O testador monitora a corrente de fuga durante o teste. Se a fuga exceder o limite definido, o conjunto não passa nesse item de teste.
Portanto, os testes de resistência de isolamento e de tensão suportável respondem a uma pergunta diferente da medição de tensão normal: o sistema elétrico está suficientemente isolado do invólucro?
Teste de EOL vs. Teste de envelhecimento
O teste de EOL e o teste de envelhecimento podem envolver tensão, corrente, temperatura e dados da bateria, mas são usados para tarefas diferentes.
| Item de teste | Teste de EOL (Inspeção final de fim de linha) | Teste de envelhecimento (Estação de formação / envelhecimento) |
| Objetivo principal | Qualidade da montagem, segurança de alta tensão (HV), verificação do sistema BMS, calibração de SOC, verificação funcional e liberação para envio | Ativação da célula, verificação da capacidade do conjunto e consistência da célula, triagem de conjuntos com falha precoce |
| Resultado principal | Resultado de Aprovação / Reprovação + calibração de SOC e dados de precisão de amostragem | Capacidade, OCV, diferença de tensão da célula e dados de desempenho |
| Medição de tensão | Sim — obrigatório: tensão total do conjunto + todas as tensões das células | Sim — obrigatório |
| Resistência de isolamento | Obrigatório | Geralmente não realizado (não é um item principal) |
| Tensão suportável (HIPOT) | Obrigatório | Geralmente não realizado |
| Verificação de aterramento / continuidade | Obrigatório | Não é um item principal |
| Teste de HVIL / Pré-carga / Contator | Obrigatório | Não é um item principal |
| Verificação de comunicação (BMS-CAN/RS485, DTC) | Obrigatório | Necessário — usado para monitorar mensagens do processo de envelhecimento |
| Carga / Descarga | Processo padrão: carga/descarga de pulso curto, calibração de SOC — sem ciclo completo de carga/descarga | Função principal: um ciclo completo de carga/descarga (convencional); múltiplos ciclos são raros |
| Teste de capacidade | Não é um ciclo de capacidade total; apenas calibração de SOC e verificação pontual de capacidade | Função principal: capacidade real do conjunto medida |
| Curvas de carga/descarga | Não é a saída principal (apenas segmentos de pulso coletados) | Dados principais: curvas completas de carga/descarga salvas para análise de consistência |
| Ciclos | Não realizado | O envelhecimento em linha ≠ teste de vida útil em laboratório — geralmente apenas um ciclo de carga/descarga; múltiplos ciclos pertencem ao laboratório de confiabilidade, não à linha de produção |
| Registro de dados | Dados completos de qualidade arquivados no MES, vinculados ao número de série (SN) | Capacidade, diferença de voltagem e dados de desempenho do processo de envelhecimento arquivados |
A distinção torna-se mais clara ao observar a sequência de teste.

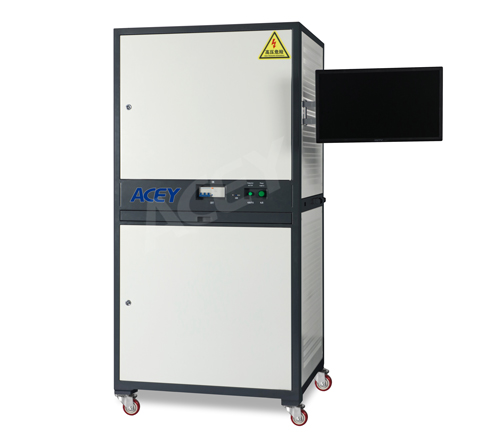

O equipamento de teste EOL percorre uma série de itens de inspeção e verifica se cada um atende ao limite exigido.

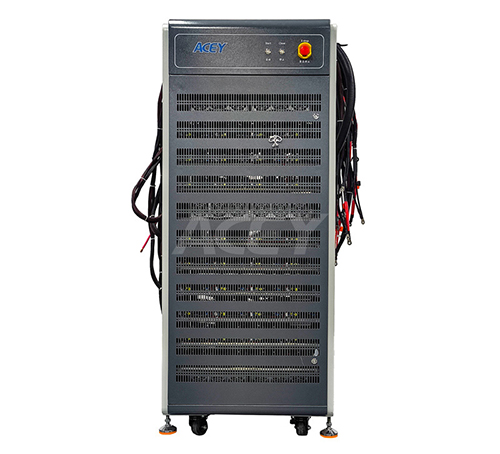

Envelhecimento da bateria equipamento de teste percorre etapas operacionais programadas como:
Carga → Repouso → Descarga → Repouso → Ciclo
Sua função é registrar o que acontece com a bateria durante todo esse processo.
O que acontece durante o teste de envelhecimento da bateria?
O teste de envelhecimento da bateria baseia-se em operações programáveis de carga e descarga.
O programa de teste inclui:
Por que o teste EOL e o teste de envelhecimento são usados?
Eles resolvem problemas diferentes de controle de qualidade.
O teste EOL responde:
Perguntas frequentes
*O que é o teste EOL de baterias?
O teste EOL de baterias é a inspeção elétrica e funcional final realizada após a montagem da bateria. Ele verifica se a bateria finalizada atende aos limites de teste exigidos antes de passar pela linha de produção.
*O que um teste EOL verifica?
Itens típicos incluem tensão da bateria, resistência interna, resistência de isolamento, tensão suportável, comunicação, tensão da célula, dados de temperatura, informações de SOC/SOH e rastreabilidade da produção.
*Qual é a diferença entre o teste EOL e o teste de envelhecimento?
O teste EOL é usado principalmente para inspeção final de produção e julgamento de Aprovado/Reprovado. O teste de envelhecimento avalia o comportamento da bateria durante processos programados de carga, descarga, repouso e ciclagem.
*O envelhecimento da bateria é o mesmo que o teste de ciclo?
O equipamento de envelhecimento pode realizar testes de ciclo repetidos, mas também pode ser usado para testes de capacidade, características de carga/descarga e relacionados à temperatura. O programa de teste é definido de acordo com a avaliação necessária.
*O teste EOL inclui teste de capacidade?
Um teste de capacidade total é normalmente realizado através de um processo controlado de carga/descarga e está mais intimamente associado ao teste de envelhecimento ou de carga/descarga. O teste EOL pode incluir verificações funcionais mais curtas, mas não usa um ciclo de capacidade total como seu principal método de inspeção.
*Qual é a diferença entre o teste de resistência de isolamento e o teste de tensão suportável?
O teste de resistência de isolamento mede a resistência entre o circuito da bateria e o invólucro. O teste de tensão suportável aplica um estresse elétrico definido e monitora se o isolamento permanece dentro do limite de fuga especificado.
