XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.
![$this->product_detail['product_name']](/uploadfile/category/99773fe8081282b4baf3e9daad072524.jpg)
marca:
ACEYitem número.:
ACEY-PAL-UAVconformidade:
CE Certifiedgarantia:
One-year warranty with lifetime supportOrdem (Moq) :
1 setForma de pagamento:
T/Torigem do produto:
Chinatempo de espera:
7-35 daysLinha de montagem semiautomática de packs de baterias LiPo tipo pouch para drones UAV
Visão geral da solução
A linha de montagem semiautomática de packs de baterias para drones ACEY foi projetada para a produção de packs de baterias de células tipo pouch de alto desempenho usados em UAVs, drones agrícolas, drones de levantamento topográfico, drones de inspeção e outros sistemas aéreos não tripulados.
A solução completa abrange classificação de capacidade de células, triagem de tensão e resistência interna, corte de terminais, soldagem de terminais, testes de BMS, testes abrangentes do pack e envelhecimento por carga e descarga. As especificações dos equipamentos, dispositivos de fixação, faixas de teste e processos de soldagem podem ser personalizados de acordo com as dimensões das células do cliente, estrutura do pack, tensão, capacidade e requisitos de produção.

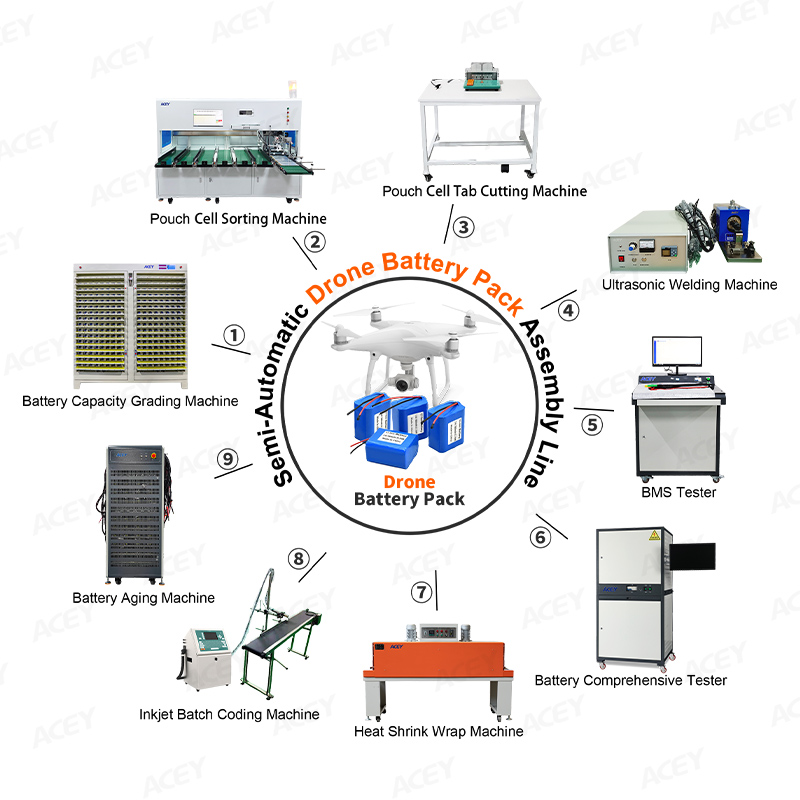

Processo de produção
Classificação de capacidade das células → Tensão e triagem de IR → Correspondência de células → Corte de terminais → Empilhamento de células e montagem em gabarito → Soldagem ultrassônica ou a laser → Instalação e teste do BMS → Isolamento e montagem do pack → Testes abrangentes → Termoencolhimento de filme isolante → Codificação e marcação → Envelhecimento por carga e descarga → Inspeção final
Carregamento manual, empilhamento de células, isolamento, fiação e montagem do pack podem ser combinados com dispositivos de fixação e estações de trabalho dedicadas, enquanto os principais processos de teste e soldagem são realizados por equipamentos profissionais.
Configuração principal dos equipamentos

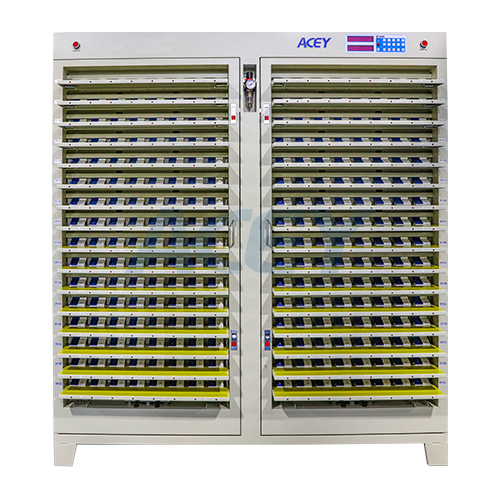

1. Máquina de classificação de capacidade de células de bateria
A máquina de classificação de células de íons de lítio da série ACEY-PCT é usada para carregamento, descarregamento, teste de capacidade e classificação de desempenho de células tipo pouch antes da montagem do pack. Ela ajuda a identificar células com capacidade e características de descarga semelhantes para melhorar a consistência do pack de baterias.
Principais especificações
| Parâmetro | Especificação |
| Nº do item | Série ACEY-PCT |
| Quantidade de canais | 64 / 128 / 160 / 256 canais |
| Tipo de célula aplicável | Células de bateria tipo pouch |
| Tensão de carga | DC 0–4.5V |
| Tensão de descarga | DC 4.5–2V |
| Opções de corrente | 20A / 30A / 40A / 60A |
| Espaçamento de fixação | Personalizável |
| Fonte de alimentação | AC trifásico de cinco fios 380V ±10%, 50Hz |
| Temperatura de trabalho | -10°C a 40°C |
| Umidade relativa | ≤80% |

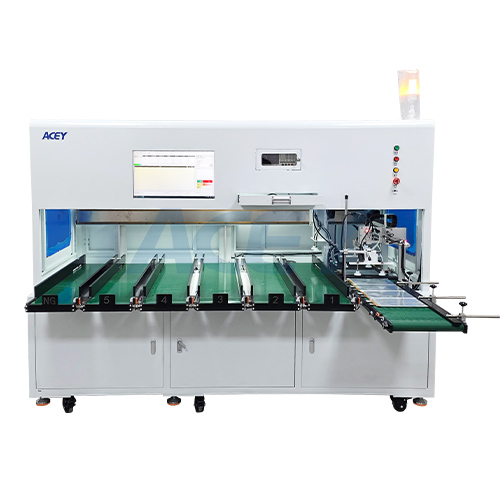

A máquina de classificação de células da série ACEY-PCSM é usada para testar automaticamente a tensão e a resistência interna das células, e então classifica e agrupa as células de acordo com parâmetros predefinidos. A correspondência consistente de células ajuda a melhorar o desempenho de saída do pack de baterias de drones, a vida útil em ciclos e a estabilidade operacional.
Principais especificações
| Parâmetro | Especificação |
| Nº do item | Série ACEY-PCSM |
| Eficiência de classificação | 8–10 PPM |
| Utilização do equipamento | ≥95% |
| Canais de classificação | Até 7 canais |
| Configuração de canais | 6 canais qualificados + 1 canal NG |
| Comprimento de célula aplicável | 50–170mm |
| Largura de célula aplicável | 20–100mm |
| Espessura de célula aplicável | 4–20mm |
| Sistema de controle | PC industrial embarcado |
| Tela | Tela de 21,5 polegadas |
| Tensão de entrada | AC220V, 50Hz |
| Ar comprimido | ≥0.6MPa |
| Configuração opcional | testador IR e scanner de código de barras |
| Personalização | Dimensões da célula e quantidade de canais |

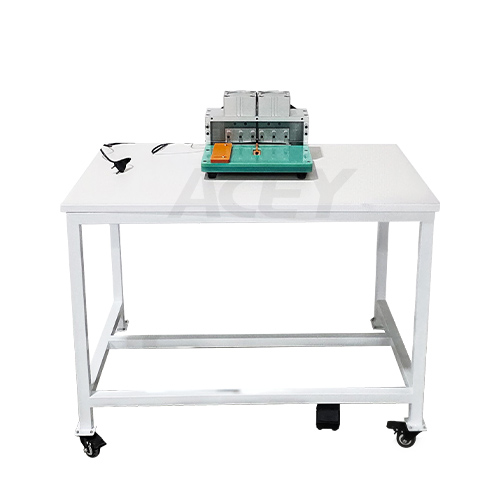

3. Máquina de corte de abas de células tipo pouch
A série ACEY-PTC de máquina de corte de abas é usada para aparar as abas positivas e negativas de células tipo pouch nas dimensões necessárias antes da soldagem. Dimensões uniformes das abas facilitam o arranjo das células e melhoram a consistência da soldagem.
Principais especificações
| Parâmetro | Especificação |
| Nº do item | Série ACEY-PTC |
| Tipo de célula aplicável | Células tipo pouch |
| Largura da aba positiva | 5–60mm |
| Largura da aba negativa | 5–60mm |
| Distância entre centros das abas | 12–150mm |
| Potência máxima de entrada | ≤500W |
| Alimentação elétrica | AC220V ±10%, 50–60Hz |
| Dimensões da máquina | 450 × 310 × 210mm |
| Peso da máquina | Aproximadamente 14kg |
4. Opções de processo de soldagem

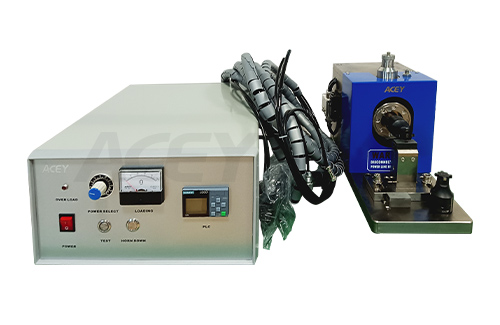

Opção A: Soldagem ultrassônica
*Máquina de soldagem ultrassônica de abas
A máquina de soldagem ultrassônica da série ACEY-USW é usada para soldar abas de alumínio, abas de cobre niquelado e as respectivas tiras de conexão. O processo de soldagem apresenta baixa resistência elétrica, curto tempo de soldagem e influência térmica limitada na célula da bateria.
Principais especificações
| Parâmetro | Especificação |
| Nº do item | ACEY-Série USW |
| Aplicação | Soldagem de abas de baterias tipo pouch |
| Espessura típica do material | 0.2mm |
| Camadas de soldagem | Soldagem de abas em duas camadas |
| Área típica de soldagem | 20 × 4mm |
| Frequência ultrassônica | 20kHz ±200Hz |
| Potência máxima de entrada | 6000VA |
| Tempo de soldagem | Aproximadamente 0.1–0.8s |
| Pressão de soldagem | Aproximadamente 0.1–0.6MPa |
| Curso da cabeça de soldagem | 10–15mm |
| Modos de soldagem | Tempo, energia e modos segmentados |
| Controle de Frequência | Rastreamento automático de frequência |

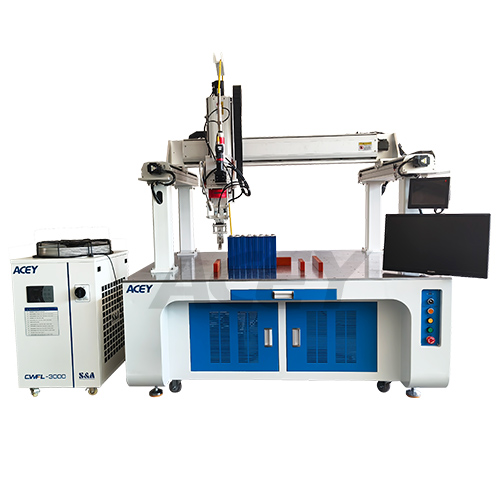

Opção B: Soldagem a Laser
*Máquina de Soldagem a Laser para Pack de Bateria
A máquina de soldagem a laser da série ACEY-LWM está disponível para estruturas adequadas de abas de células tipo pouch e barramentos. Ela fornece energia concentrada, trajetórias de soldagem programáveis e configuração flexível da estação de trabalho.
Testes de amostra são recomendados antes de selecionar a soldagem a laser, especialmente para abas finas de alumínio e conexões de metais dissimilares.
Principais Especificações
| Parâmetro | Especificação |
| Nº do Item | Série ACEY-LWM |
| Potência do Laser | 1500W / 2000W / 3000W |
| Comprimento de Onda do Laser | 1070nm |
| Modo de Operação | Contínuo ou modulação |
| Faixa de Ajuste de Potência | 0–100% |
| Comprimento da Fibra | 15m |
| Método de Resfriamento | Resfriamento a água |
| Distância Focal | 200mm |
| Faixa de Foco Ajustável | -5mm a +5mm |
| Curso de Soldagem | Personalizado de acordo com o pack de bateria |

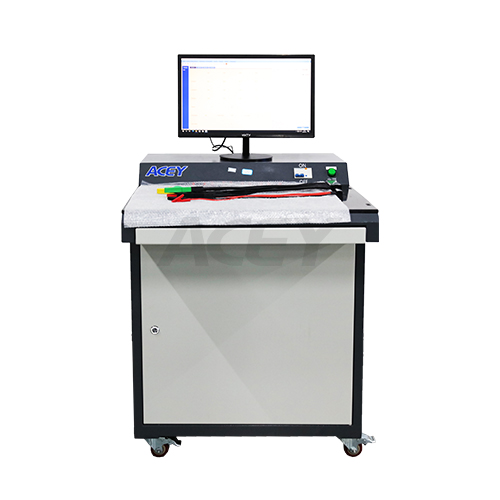

5. Testador de BMS
A máquina de teste de BMS da série ACEY-BP é usada para testar o sistema de gerenciamento de bateria antes ou depois da instalação no pack de bateria de drones. Ela pode verificar parâmetros de proteção e funções de comunicação tanto do BMS de hardware quanto do BMS inteligente.
Principais Especificações
| Parâmetro | Especificação |
| Nº do Item | Série ACEY-BP |
| Canais de Simulação de Tensão | 20S / 24S / 32S ou personalizado |
| Corrente de Proteção contra Sobredescarga | Opções de 120A–600A |
| Corrente Máxima de Carga | Opções de 50A–300A |
| Faixa de Ajuste de Tensão | 500–5000mV |
| Faixa de Resistência | 0–999mΩ |
| Teste de Comunicação | UART / CAN / RS485 |
| Tipo de BMS Aplicável | BMS de hardware e BMS inteligente |
| Configuração padrão | PC e gabinete de equipamentos |

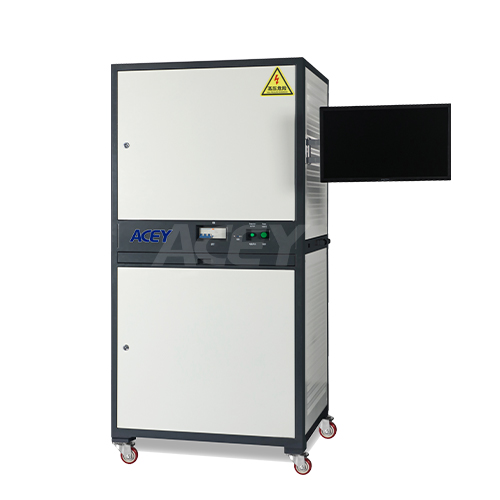

6. Máquina de Teste Abrangente de Pack de Bateria
A máquina de teste abrangente de bateria da série ACEY-BIT é usada para testes finais de desempenho elétrico e função de proteção após a montagem do pack de bateria. A máquina pode inspecionar desempenho de carga e descarga, tensão do pack, resistência interna, proteção contra sobrecorrente, proteção contra curto-circuito e sinais de resistência à temperatura.
Principais Especificações
| Parâmetro | Especificação |
| Nº do Item | Série ACEY-BIT |
| Opções de tensão | 60V / 100V / 120V / 150V |
| Faixa de resistência interna | 0–2000mΩ |
| Corrente de carga | 30A / 50A / 100A |
| Corrente de descarga | Opções 120A–500A |
| Tempo de curto-circuito | 0–2000μs |
| Tempo de atraso de sobrecorrente | 0–30s |
| Faixa de resistência NTC | 0–100kΩ |
| Faixa de resistência R1 | 0–100kΩ |
| Fonte de alimentação | AC200–240V |
| Configuração padrão | PC e gabinete de equipamentos |

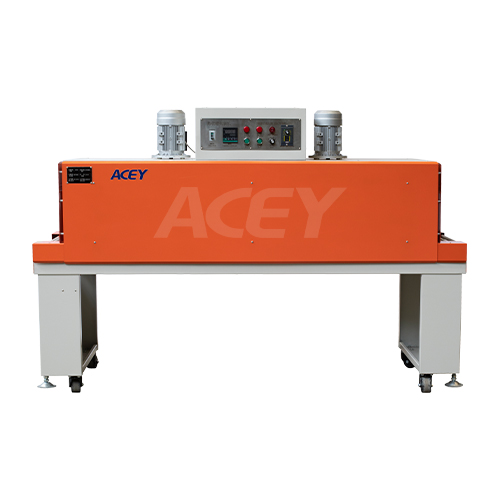

7. Máquina de encolhimento térmico de filme isolante
ACEY-5035C Máquina de embalagem com filme termoencolhível é usada para aquecer e encolher o filme isolante ao redor do pack de bateria montado, garantindo um ajuste firme e uniforme. O processo melhora o isolamento elétrico, a proteção da superfície e a aparência geral do pack de bateria de drone finalizado.
Especificações principais
|
Parâmetro |
Especificação |
| Nº do item | ACEY-5035C |
| Fonte de alimentação | 380V50-60HZ |
| Potência | 15KW |
| Dimensões do túnel |
Tamanho do túnel de encolhimento: L1800 x W500 x H350mm *Tamanho efetivo: W400 x H300mm |
| Velocidade de transporte | 0-15m/min |
| Material de transporte | Malha |
| Carga do transportador | 25kg max |
| Tamanho da máquina | 2100mm x750mm x1620mm (L* W * H) |
| Peso | cerca de 200kg |
| Filme termoencolhível | PE,POF,PVC,PP |

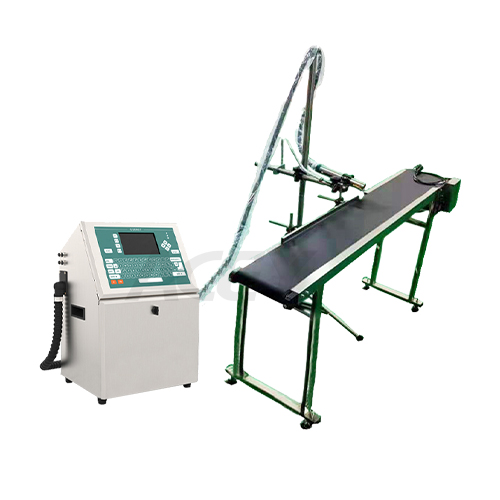

8. Máquina de codificação de lote a jato de tinta
ACEY-CPM-2 Máquina de codificação e impressão de lotes multipropósito é used to print production information on the battery pack surface, including the product model, voltage, capacity, batch number, production date, serial number, barcode, and QR code, supporting product identification and traceability.
Especificações principais
| Parâmetro | Especificação |
| Nº do item | ACEY-CPM-2 |
| Impressão | 1-41 linhas(7x5matrix) |
| 1-51 linhas(5x5matrix) | |
| Máximo speed=450m/min@5x5,350m/min@7x5,100m/min@16x16 | |
| Tamanho de exibição de caracteres | 5x5,7x5,9x7,12x9,16x11,19x14,24x17,32x22,cn12x12,16x16 |
| Altura dos caracteres | 1-15mm |
| Distância de impressão | 2-20mm |
| Distância ideal | 10mm |
| Direção de impressão | 360° |
| Sistema operacional | QBGenL chinês e inglês estão disponíveis |
| Caracteres imprimíveis | Inglês, chinês simplificado, números arábicos, número de série, código de barras, hora, data, padrão de marca registrada, fonte especial |
| Porta de comunicação | SDCard、 interface sincronizador, interface de entrada/saída de alarme, RS485 |
| Salvar informações: | 68 peças de informações de impressão e 50 peças de informações de padrão |
| Bocal | Bico de gema de temperatura constante de 60um, limpeza automática |
| Grau de proteção | IP55 |
| Temperatura/Umidade | 0-45℃，0-95% |
| Peso líquido. | 24kg |
| Chassi | Corpo em aço inoxidável 304 |

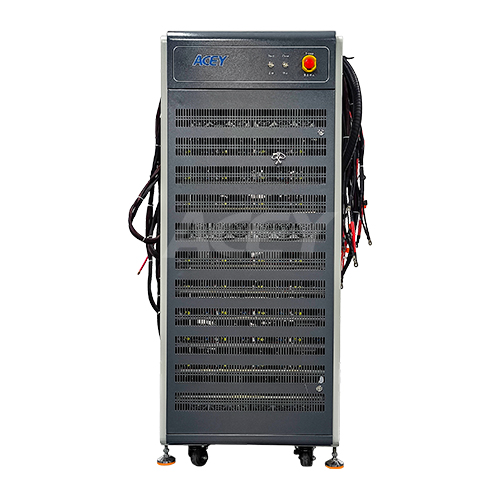

9. Máquina de envelhecimento de pack de bateria
A máquina de envelhecimento de baterias ACEY-BA Series é usada para realizar ciclos programáveis de carga e descarga e testes de operação simulada em packs de baterias de UAV finalizados. O teste de envelhecimento ajuda a identificar anomalias de capacidade, tensão, temperatura, conexão e desempenho de proteção antes da entrega.
Principais especificações
| Parâmetro | Especificação |
| Nº do item | Série ACEY-BA |
| Opções de tensão | 60V / 100V / 120V / 150V / 200V / 300V / 750V |
| Corrente de carga e descarga | opções de 50A–1000A |
| Quantidade de canais | 1 / 2 / 4 / 8 / 16 / 32 canais |
| Operação dos canais | Independente |
| Modos de carga | CC / CV / CCCV |
| Modos de descarga | CD / CP / CR |
| Precisão | ±0,05%FS + 0,05%RD |
| Quantidade máxima de ciclos | 9999 |
| Etapas programáveis máximas | 9999 |
| Camadas de loop aninhado | Até 10 camadas |
| Condições de corte | Tempo, tensão, corrente, capacidade, tensão da célula e RSOC |
Principais características da linha de montagem
Baterias aplicáveis
A linha pode ser personalizada para:
Opções de personalização
Os seguintes itens podem ser personalizados:
Informações necessárias para o projeto da solução
Para preparar uma proposta de linha de montagem adequada, forneça:
Perguntas frequentes
*Esta é uma linha de montagem totalmente automática?
Não. É uma linha de produção semiautomática modular. O carregamento de células, transferência, empilhamento, isolamento, fiação e montagem do invólucro são realizados principalmente manualmente ou com dispositivos, enquanto a classificação, triagem, corte, soldagem, testes e envelhecimento são realizados por equipamentos dedicados.
*Qual método de soldagem é mais adequado para baterias tipo pouch de drones?
A soldagem ultrassônica é geralmente recomendada para abas convencionais de células tipo pouch de alumínio e cobre revestido de níquel. A soldagem a laser pode ser selecionada para estruturas compatíveis de aba para barramento após testes de amostra.
*A linha pode ser personalizada para diferentes tamanhos de células tipo pouch?
Sim. Canais de triagem, dispositivos, dimensões de corte de abas, ferramentas de soldagem e estações de trabalho podem ser personalizados de acordo com as dimensões reais da célula e do pacote de baterias.
*O equipamento pode testar placas BMS inteligentes?
Sim. O equipamento de teste de BMS pode ser configurado para comunicação de BMS inteligentes, incluindo UART, CAN e RS485.
*Os clientes podem comprar apenas parte da linha?
Sim. Cada máquina pode ser fornecida separadamente, ou vários processos podem ser combinados em uma solução de produção personalizada.
