Equipamento automático para soldagem ultrassônica de fios de alumínio em cunha.

Equipamento automático para soldagem ultrassônica de fios de alumínio em cunha.

Descrição do produto

A máquina de soldagem ultrassônica ACEY-3753A é um equipamento de soldagem de alta precisão projetado especificamente para a montagem de baterias de potência, baterias de armazenamento de energia e diversos módulos de baterias de lítio. É utilizada principalmente para a conexão confiável entre barramentos de alumínio e terminais de bateria.

Princípio de funcionamento

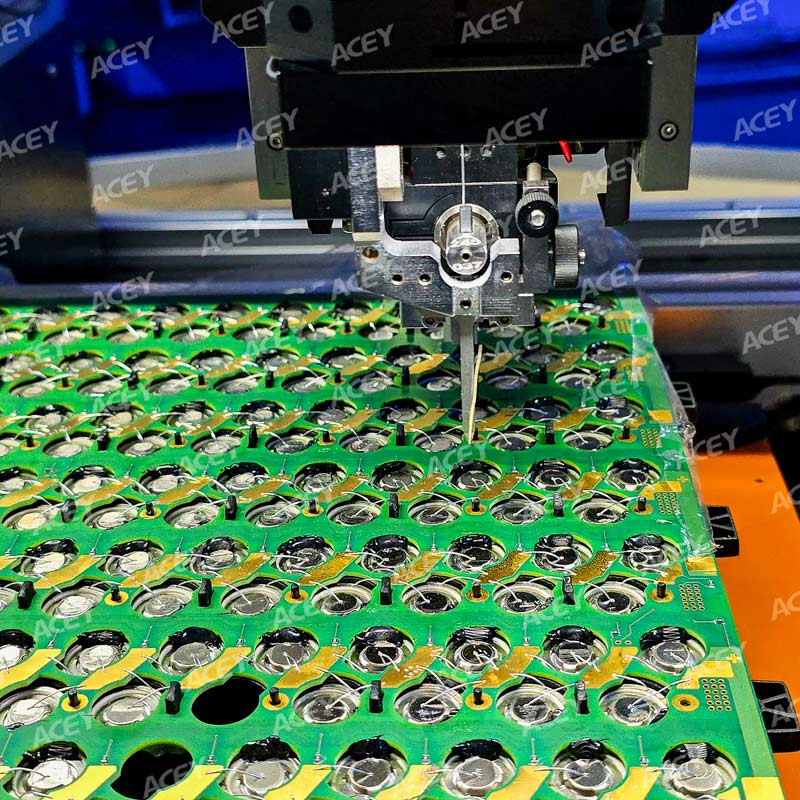

As ondas ultrassônicas do gerador ultrassônico geram vibrações de alta frequência através do transdutor, que são então transmitidas à cunha pelo transformador de amplitude. Quando a cunha entra em contato com o fio condutor e a peça a ser soldada, as superfícies dos metais a serem soldados friccionam-se sob a ação da pressão e da vibração. A película de óxido é destruída e ocorre deformação plástica, fazendo com que as duas superfícies de metal puro entrem em contato íntimo, alcançando uma ligação em nível atômico e, por fim, formando uma forte ligação metálica.

Características

• Carregamento manual (estação frontal), identificação e posicionamento automáticos, ligação automática, descarregamento manual (fluxo para a estação traseira).
• Esta máquina de montagem é dedicada à produção de baterias com componentes especificados pelo cliente. Equipamento não universal.
• Caso sejam necessários outros produtos, eles precisam ser modificados e utilizados de acordo com as condições reais.
• Esta máquina é composta principalmente por conjunto de estrutura, conjunto de alimentação XYZC, mecanismo de alimentação automática, mecanismo de alimentação de arame, conjunto de posicionamento e prensagem de gabarito, mecanismo de cabeçote de soldagem e console.

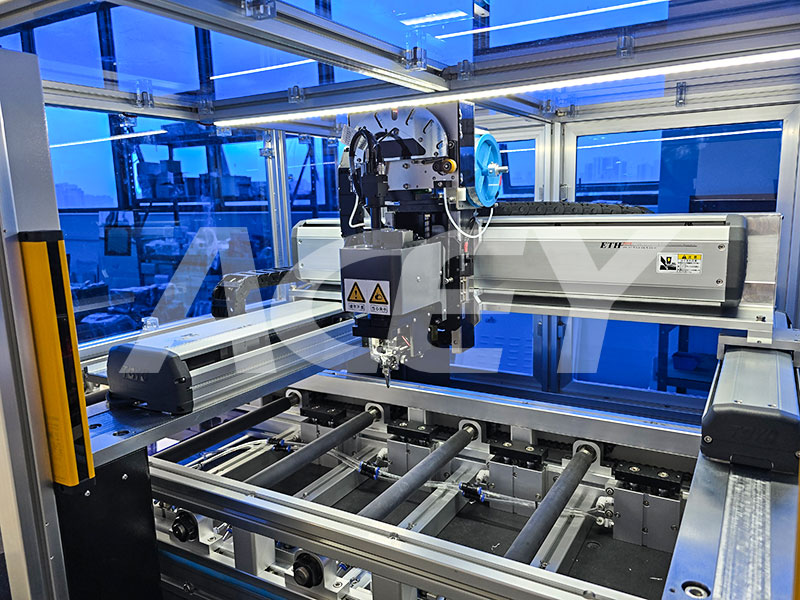

• O módulo XYZ utiliza um acionamento por fuso de esferas de precisão, a precisão de posicionamento repetitivo da distância é inferior a ±0,02 mm e a precisão de posicionamento angular é de ±1°.
• O sistema de controle adota um computador industrial e uma placa de controle de movimento para controlar o funcionamento do motor do servidor dedicado. O equipamento é fácil de operar e manter, a interface de controle é amigável e a configuração de parâmetros é digital, o que proporciona maior flexibilidade.
• A pressão de soldagem é controlada automaticamente, e a potente energia ultrassônica garante uma qualidade de soldagem estável e confiável.
• O equipamento possui capacidade de soldagem em dois pontos (primeira e segunda soldagem), reduzindo significativamente a resistência da junta de solda e melhorando a confiabilidade na soldagem de dispositivos de energia de grande área.
• Utilizando um sistema de fixação rápida e acionamento com um único botão, o descarregamento de materiais é fácil e seguro para os funcionários.
• As conexões de entrada à esquerda e saída à direita podem ser usadas para transmissão online de trilhos com múltiplas seções, podendo ser conectadas diretamente à linha de produção.

Principais parâmetros técnicos

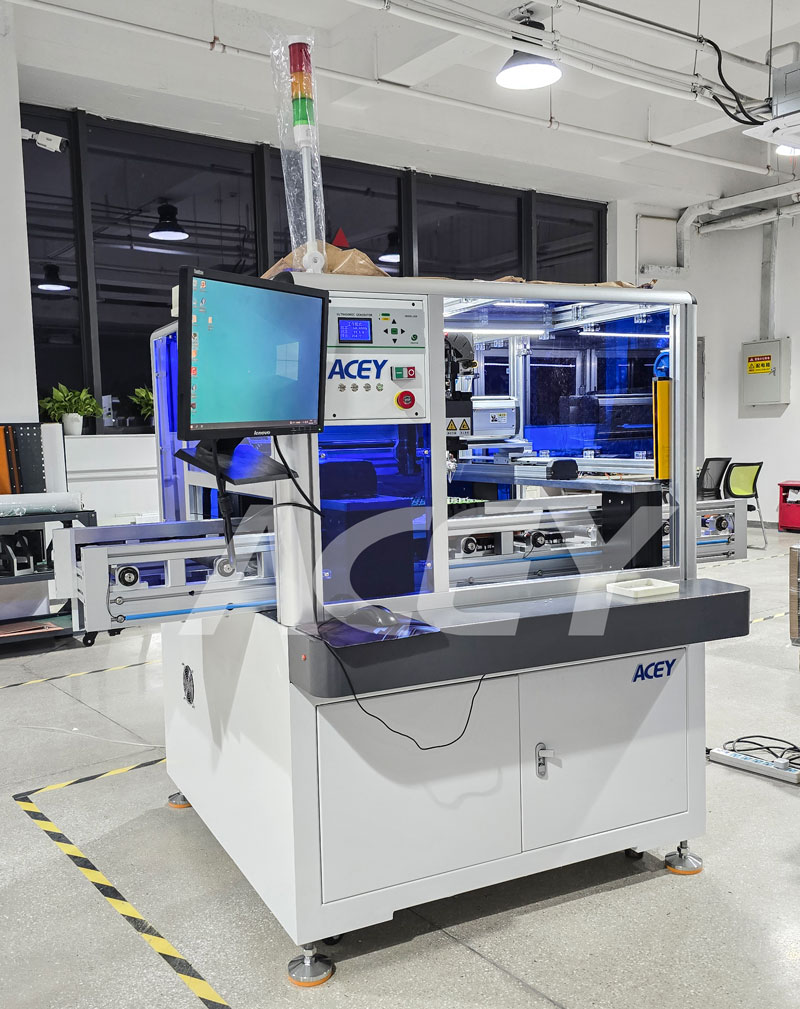

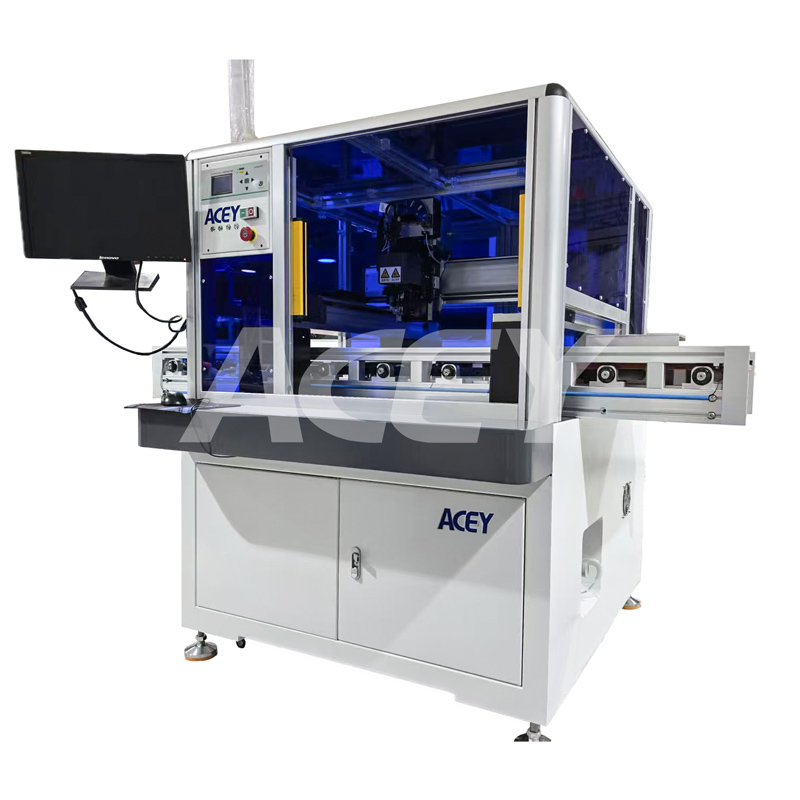

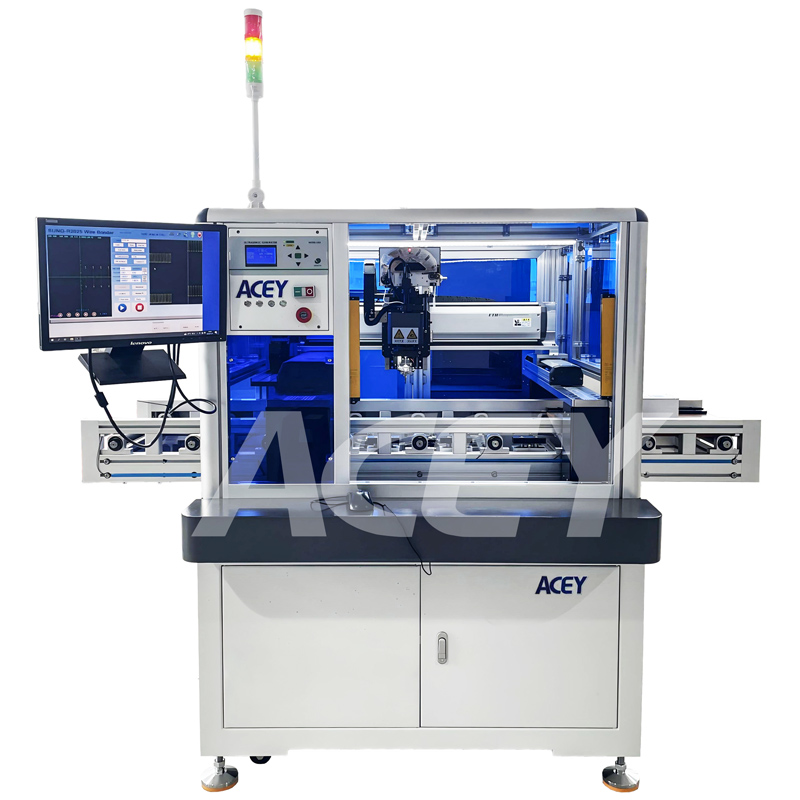

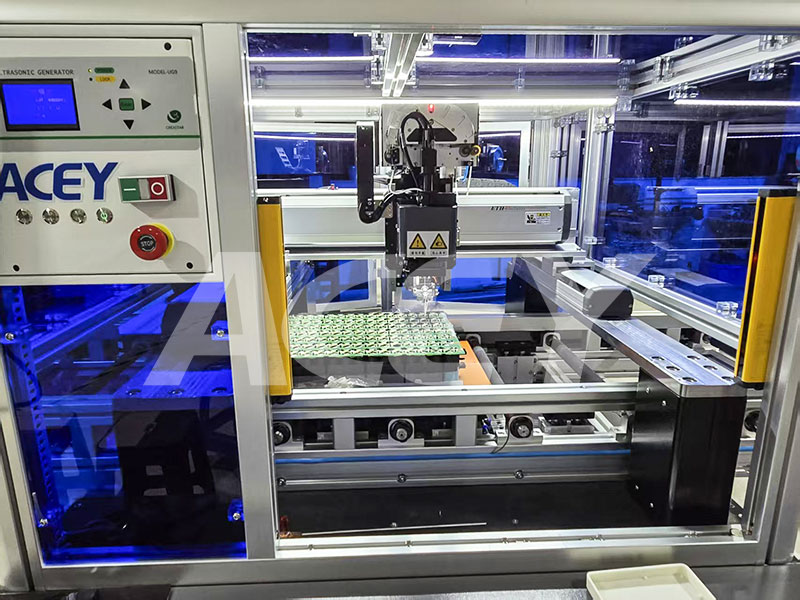

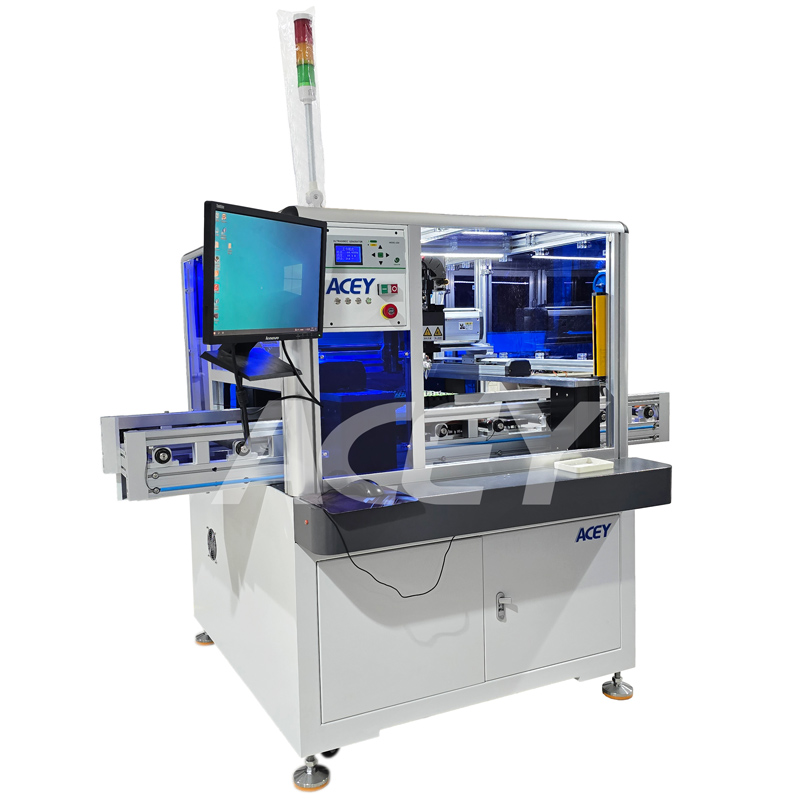

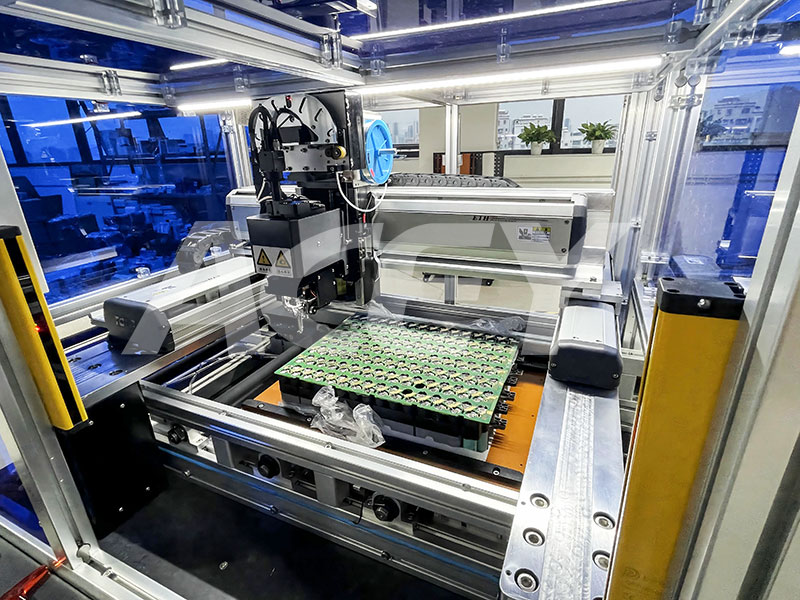

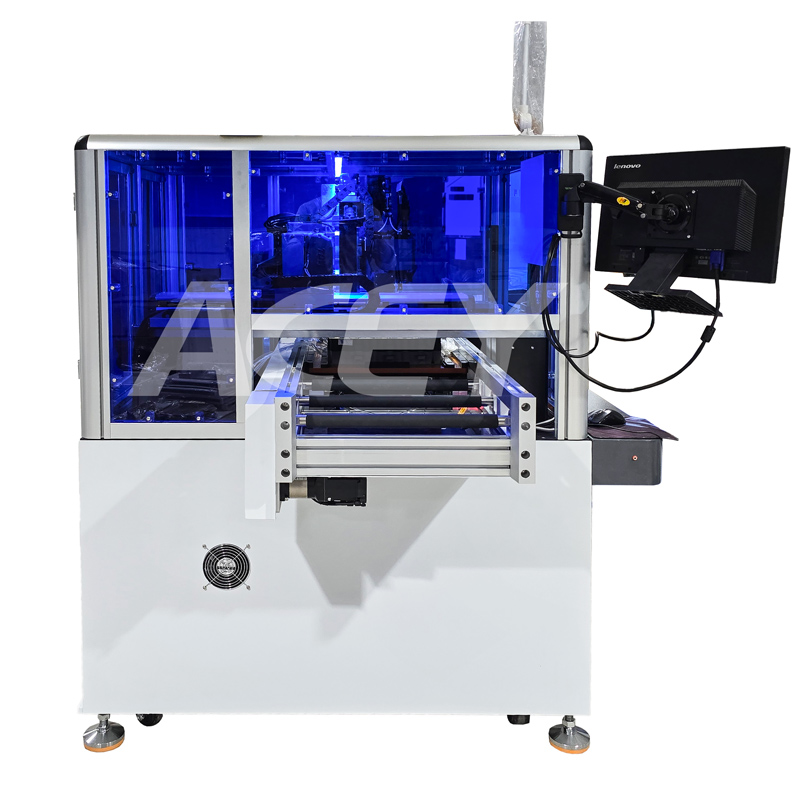

Exibição do produto
