Solução de Linha de Montagem de Baterias Cilíndricas para Células 18650, 21700, 26650, 32650 e 32700

A ACEY fornece uma solução de montagem semiautomática para conjuntos de baterias de lítio fabricados com células cilíndricas 18650, 21700, 26650, 32650 e 32700. A solução abrange a classificação da capacidade das células, aplicação de papel isolante, triagem OCV/ACIR, inspeção de polaridade, soldagem a ponto, teste de BMS, teste do conjunto acabado, embalagem termorretrátil, codificação e envelhecimento.

A linha combina o processamento automático de células com a montagem manual de conjuntos. Os operadores transferem células e conjuntos entre máquinas independentes, carregam o gabarito de soldagem e realizam a montagem e fiação do BMS. A aplicação de papel, a triagem OCV/ACIR e a inspeção de polaridade por CCD utilizam equipamentos dedicados, enquanto a estação de soldagem pode usar máquinas automáticas manuais ou programadas.

Esta configuração semiautomática é adequada para produção em lotes de pequeno a médio porte e projetos que lidam com diferentes modelos de conjuntos. A lista de equipamentos é selecionada a partir da especificação da célula e do desenho do conjunto, incluindo o arranjo série-paralelo, tiras de conexão e requisitos de teste elétrico. Cada máquina é configurada para os formatos exigidos pelo projeto.

Veja nossa linha de montagem de baterias cilíndricas para detalhes dos equipamentos.

Visão Geral da Solução

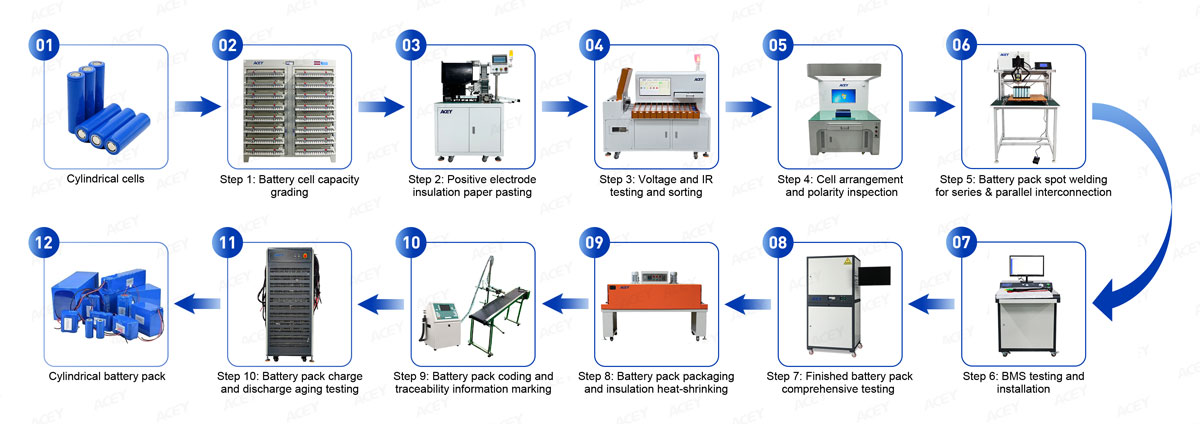

Processo de Montagem

Classificação da Capacidade das Células → Aplicação de Papel Isolante → Triagem OCV/ACIR → Arranjo das Células → Inspeção de Polaridade → Soldagem a Ponto → Teste e Instalação do BMS → Teste do Conjunto Acabado → Embalagem Termorretrátil → Codificação → Envelhecimento do Conjunto

Equipamentos e Estações de Processo

Como funciona a linha de montagem semiautomática de conjuntos de baterias cilíndricas

Etapa 1 — Classificação de capacidade das células de bateria

Antes da montagem, as células são carregadas e descarregadas para medir a capacidade utilizável e o desempenho básico.

O objetivo é evitar que células com capacidades muito diferentes — resultantes de esgotamento de carga ou perda durante armazenamento ou transporte prolongados — sejam agrupadas no mesmo conjunto de baterias. Células mais fracas limitam o desempenho utilizável de todo o conjunto em série ou paralelo.

Uma máquina de classificação de células de íon de lítio executa ciclos programados de carga e descarga em vários canais e registra os dados de cada célula.

A ACEY fornece máquina de carga e descarga de bateria para testes de carga e descarga, classificação de capacidade e avaliação de desempenho de ciclo de células de lítio cilíndricas, incluindo 18650, 21700, 26650, 32700, 32140 e 33140. Esses sistemas multicanal permitem que os fabricantes avaliem a capacidade, tensão, corrente e consistência das células antes da triagem e montagem do conjunto, com várias faixas de corrente para atender a diferentes requisitos de produção.

Nome do produto	Máquina de classificação de capacidade de bateria		Personalizado
Tipo	Tipo linear / com retorno de energia
Células de bateria compatíveis	18650 / 21700 / 26650 / 32650 / 32700
Especificação	5V 3A / 6A
Número de Canais	256	512
Produto			Ver Mais

Passo 2 — Colagem de Papel Isolante da Célula de Bateria

O papel isolante é aplicado ao redor do terminal positivo após a classificação de capacidade.

Este isolamento adicional ajuda a separar a área do terminal positivo da carcaça metálica da célula (ânodo) durante a montagem.

Uma máquina automática de fixação de papel isolante corta e aplica o papel com posicionamento consistente. As máquinas ACEY podem ser equipadas com ferramentas intercambiáveis para diferentes células cilíndricas.

Nome do Produto	Máquina de Colagem de Papel Isolante	Personalizado
Molde	Substituível
Células de bateria compatíveis	18650 / 21700 / 26650 / 32650 / 32700
Produto		Ver Mais

Passo 3 — Classificação de OCV e ACIR da Célula de Bateria

A classificação por capacidade sozinha não é suficiente para o emparelhamento final das células.

Antes da montagem, também é necessário medir a tensão de circuito aberto e a resistência interna CA das células da bateria para garantir a consistência da bateria.

Os valores medidos são comparados com intervalos predefinidos e as células são separadas automaticamente em diferentes grupos.

As máquinas de classificação de baterias cilíndricas ACEY estão disponíveis com configurações padrão de 5, 6 ou 11 canais, com opções personalizadas também disponíveis. Elas podem ser integradas com testadores de marcas conhecidas, como o HIOKI BT3561 ou outros instrumentos compatíveis, para medir a tensão de circuito aberto (OCV) e a resistência interna CA.

Nome do Produto	Máquina de Classificação de Baterias			Personalizado
Bateria Cilíndrica	18650 / 21700 / 26650 / 32650 / 32700 / Outros
Molde	Substituível
Leitor de Código de Barras	Opcional
Marca do Testador	HK3561/HIOKI3561
Número de Canais	5	6	11
Produto				Ver Mais

Passo 4 — Disposição das Células e Inspeção dePolaridade
As células classificadas são colocadas na disposição série-paralelo exigida usando suportes de células ou acessórios dedicados.

Antes da soldagem, a orientação positiva e negativa de cada célula deve ser verificada.

Para pequenos lotes de produção, isso pode ser feito manualmente. Em linhas semiautomáticas e automáticas, uma máquina de inspeção visual de polaridade CCD é mais confiável porque verifica o grupo completo de células em relação ao padrão predefinido.

Nome do Produto	Testador CCD		Personalizado
Células de Bateria Compatíveis	18650 / 21700 / 26650 / 32650 / 32700 / Mais
Câmera	Câmera Industrial HD
Método de Carregamento	Posicionamento Manual	Alimentação Automática por Correia Transportadora
Produto			Ver Mais

Passo 5 — Soldagem a Ponto de Baterias
A soldagem a ponto é uma das operações mais importantes na montagem de baterias cilíndricas.

As células são conectadas em série e em paralelo soldando tiras de conexão de níquel ou folheadas a níquel aos terminais das células.

O resultado da soldagem é afetado por mais do que a corrente de soldagem. As principais variáveis do processo incluem:

• Material da tira
• Espessura da tira
• Material do terminal da célula
• Corrente de soldagem
• Tempo de soldagem
• Pressão do eletrodo
• Condição do eletrodo
• Posição do ponto de solda

Nome do Produto	Máquina de Solda a Ponto de Baterias					Personalizado
Células de Bateria Compatíveis	18650 / 21700 / 26650 / 32650 / 32700
Fonte de Alimentação de Soldagem	5000A / 8000A / 10000A
	Inversor CC / Transistor
Modo de Operação	Manual		Automático
Produto						Ver Mais

Passo 6 — Teste e Instalação do BMS

Após os grupos de células estarem eletricamente conectados, o sistema de gerenciamento de bateria é instalado de acordo com o projeto da bateria.

Antes da instalação, o BMS precisa ser testado para verificar suas funções de proteção.

O testador de BMSverifica principalmente funções como:

• Proteção contra sobrecarga
• Recuperação de sobrecarga
• Proteção contra descarga excessiva
• Recuperação de descarga excessiva
• Proteção contra sobrecorrente
• Corrente em modo de espera
• Comportamento de atraso e recuperação de proteção

Nome do Produto	Equipamento de Teste BMS			Personalizado
Número de Séries	4S / 16S / 20S / 24S / 32S / 52S / Mais
Corrente de Descarga Excessiva	120A / 150A / 200A / 300A / 400A / 500A / 600A / 800A / Mais
Produto				Ver mais

Passo 7 — Testes Abrangentes da Bateria
Uma vez concluídos o BMS, a cablagem e as ligações elétricas, a bateria é testada como um conjunto acabado.

Este passo verifica os componentes e as ligações introduzidos durante a montagem da bateria, em vez do desempenho de uma célula individual.

A máquina de teste abrangente de baterias pode ser configurada para testar:

• Tensão de circuito aberto
• Resistência interna CA/CC
• Carga Rápida
• Descarga Rápida
• Proteção de carga
• Proteção de descarga
• Proteção contra sobrecorrente
• Proteção contra curto-circuito

Nome do Produto	Testador Abrangente de Baterias			Personalizado
Tensão	50V/60V/100V/120V/150V/Mais
Corrente de Descarga	60A/120A/150A/200A/300A/400A/500A/600A/Mais
Produto				Ver mais

Passo 8 — Embalagem de Termoencolhimento da Bateria

Após a conclusão dos testes elétricos, a bateria segue para a embalagem final. Para os processos de embalagem por termoencolhimento, a bateria é transportada através de um túnel de encolhimento com temperatura controlada.

As opções de embalagem disponíveis incluem:

• PVC
• POF
• PP (Polipropileno)
• PE (Polietileno)
• Invólucro personalizado

Nome do Produto	Máquina de Túnel de Encolhimento Térmico			Personalizado
Modelo	ACEY-HSM4020C	ACEY-HSM4525C	ACEY-HSM5035C
Filme Retrátil	POF/PVC/PP	POF/PVC/PP/PE
Tamanho do túnel (mm)	1200*400*200	1200*450*250	1200*500*350
Tamanho do produto retrátil (mm)	350*150	400*200	450*300
Produto				Ver mais

Passo 9 — Codificação e Rastreabilidade da Bateria
Antes do teste de envelhecimento e envio, marcas de identificação exclusivas são aplicadas a cada bateria para garantir a rastreabilidade completa do ciclo de vida.

As informações impressas incluem:

• Modelo da bateria
• Tensão nominal
• Capacidade
• Data de produção
• Número do lote
• Número de série
• Código de barras
• Código QR
• Mais

A ACEY fornece impressoras portáteis para produção em pequenos lotes, além de impressoras a jato de tinta contínuas e montadas em esteira para linhas de produção eficientes.

Protipo de duto	Máquina portátil de codificação de lotes a jato de tinta	Máquina automática de codificação de lotes a jato de tinta
Produto			Ver mais

Passo 10 — Carga/Descarga da Bateria Envelhecimento
As baterias montadas passam por um envelhecimento programável de carga e descarga antes do envio. O sistema registra tensão, corrente, capacidade e tempo de teste para avaliar o desempenho e a estabilidade operacional da bateria

A ACEY fornece equipamento de teste de carga e descarga de bateria para uma ampla gama de aplicações de baterias.

Nome do produto	Máquina de Envelhecimento de Baterias				Personalizado
Tipo	Linear / Retroalimentação de Energia
Tensão	30V / 60V / 70V / 85V / 100V / 120V / 150V / 200V / Mais
Corrente de Carga e Descarga	10A / 20A / 30A / 40A / 50A / 60A / 100A / 120A / Mais
Número de Canais	2 / 3 / 4 / 6 / 8 / 9 / 12 / 14 / 16 / 18 / 24 / 36 / Mais
Produto					Ver Mais

Como Configurar Equipamento de Montagem de Bateria Cilíndrica

O equipamento deve ser selecionado com base no design real do pacote de baterias e não apenas no modelo da célula.

Dois pacotes de bateria 21700 podem exigir diferentes suportes, máquinas de solda e sistemas de teste quando suas configurações em série-paralelo, requisitos de corrente e estruturas mecânicas forem diferentes. O mesmo se aplica ao alternar entre células 18650, 21700, 26650, 32650 e 32700.

Para configurar a linha, forneça as seguintes informações：

Informações da Célula

• Modelo da célula
• Química da célula
• Capacidade da célula
• Tensão nominal
• Corrente máxima de carga/descarga

Design do Pacote de Baterias

• Configuração em série e paralelo
• Número de células
• Tensão do pacote
• Capacidade da bateria
• Corrente máxima de trabalho
• Dimensões ou desenho da bateria

Informações desoldagem

• Material da fita de níquel ou niquelada
• Espessura da fita
• Estrutura da barra barramento
• Padrão de soldagem
• Número de pontos de solda

Informações do BMSInformações

• Número de séries
• Corrente de proteção
• Função de comunicação
• Desenho ou ficha técnica do BMS

Requisito de produçãoRequisito

• Baterias por dia, por mês ou por ano
• Número de modelos de baterias
• Nível de automação planejado
• Layout da oficina
• Operadores disponíveis

Requisito de testeRequisito

• Critérios de classificação de células
• Limites de triagem de OCV e ACIR
• Itens de teste do pack acabado
• Corrente de carga/descarga
• Procedimento de envelhecimento
• Canais de teste necessários
• Requisitos de rastreabilidade de dados

Estes detalhes são usados para selecionar o equipamento, os dispositivos e as faixas de teste necessários para o pack de bateria real.

Perguntas Frequentes

*Esta solução pode suportar células 18650, 21700, 26650, 32650 e 32700?
Sim. Esta solução pode ser configurada para packs de bateria feitos com células cilíndricas 18650, 21700, 26650, 32650 e 32700. As máquinas, os moldes e os dispositivos são selecionados para corresponder às dimensões das células e ao design do pack necessários.

*Como a máquina de solda a ponto é selecionada？
A seleção depende das dimensões do pack, do terminal da célula, do material e da espessura da fita de conexão e do padrão de soldagem. Estão disponíveis opções manuais, automáticas unilaterais e automáticas bilaterais.

Solicitar uma Configuração de Linha e Cotação

Envie as seguintes informações para a ACEY para discutir o equipamento para o seu projeto de montagem de packs:

• Formato, química e capacidade da célula.
• Configuração série-paralelo do pack, tensão nominal, tensão máxima de carga, capacidade e corrente de trabalho.
• Dimensões ou desenhos do pack.
• Material, espessura e padrão de soldagem da fita de conexão.
• Especificação do BMS, itens de teste do pack finalizado e procedimento de envelhecimento.
• Packs necessários por hora ou dia e nível de automação preferido.

Entre em contato com a ACEY para obter uma proposta e cotação de linha de montagem de packs de baterias cilíndricas.

Para células de formato maior, explore nossas Soluções de Linha de Montagem de Packs de Baterias Semicautomáticas para 32140 e 33140.
