A linha combina máquinas de processamento dedicadas com estações de trabalho de montagem manual. Os operadores transferem materiais entre as estações, carregam gabaritos, instalam o BMS e concluem a fiação. O equipamento de manuseio de células e as ferramentas são configurados para células 32140 e 33140, enquanto os equipamentos de soldagem e testes elétricos são selecionados de acordo com o design do pacote e os requisitos de produção.

Aplicações de Baterias
A solução pode ser configurada para baterias 32140 e 33140 usadas em:

• Sistemas estacionários de armazenamento de energia.
• Geradores de energia portáteis.
• Motocicletas, patinetes e triciclos elétricos.
• Veículos elétricos de baixa velocidade.
• Sistemas de no-break (UPS) e energia de reserva industrial.

Processo de Montagem

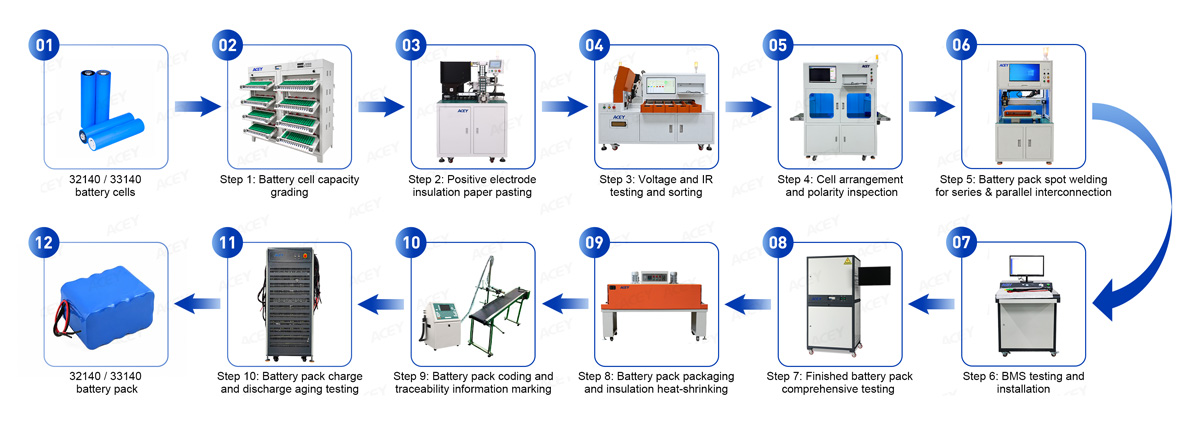

Classificação de Capacidade de Células → Aplicação de Papel Isolante → Triagem de OCV/ACIR → Arranjo de Células → Inspeção de Polaridade por CCD → Soldagem a Ponto → Teste e Instalação de BMS → Teste Abrangente da Bateria → Embalagem Termocontrátil → Codificação → Envelhecimento por Carga-Descarga

Equipamentos e Estações de Processo

Como funciona a linha de montagem de pacotes de baterias 32140 e 33140

Passo 1 — Classificação da capacidade das células de bateria
As células passam por testes programados de carga-descarga para medir a capacidade antes do emparelhamento. O sistema registra tensão, corrente, capacidade e tempo de teste, fornecendo uma base para o agrupamento das células de acordo com os critérios de aceitação especificados.

ACEY-BCT520-256H máquina de carga e descarga de bateria de lítiofornece 256 canais de teste com grampos de cabeça chata. Uma configuração de 10A ou 20A é selecionada de acordo com a especificação da célula e o procedimento de classificação.

Passo 2 — Aplicação de papel isolante na célula de bateria
ACEY-BS02 imáquina de colagem de papel isolanteé projetada para a aplicação de papel isolante em células cilíndricas 32140 e 33140.

A máquina aplica papel isolante na área terminal especificada antes da montagem do pacote. A forma e o posicionamento do papel seguem os requisitos de isolamento do terminal da célula e do pacote, deixando a área de soldagem acessível.

Passo 3 — Classificação de OCV e ACIR de Células de Bateria
Após a classificação por capacidade, as células são medidas quanto à tensão de circuito aberto e à resistência interna CA. Os valores medidos são comparados com limites predefinidos e as células são separadas em grupos correspondentes.

ACEY-AS10S máquina de classificação de células de bateria fornece classificação de 10 canais para células 32140 e 33140. Um leitor opcional lê o código de identificação da célula e o associa à tensão medida e à resistência interna CA. A integração com o MES pode ser configurada de acordo com a interface de dados e os requisitos de gestão de produção do cliente.

Passo 4 — Arranjo de Células e Inspeção de Polaridade por CCD
As células classificadas são colocadas em suportes ou dispositivos de montagem de acordo com o arranjo série-paralelo da bateria.

ACEY-CCD01C do tipo transportador testador CCD verifica a orientação positiva e negativa das células em relação ao padrão de polaridade predefinido antes da soldagem. A configuração de inspeção é adaptada às dimensões do grupo de células e ao layout do dispositivo.

Passo 5 — Soldagem a Ponto de Pack de Baterias
Tiras de conexão de níquel ou revestidas de níquel são soldadas aos terminais das células para formar as conexões em série e em paralelo do pack.

A ACEY oferece opções de soldadeira a ponto para pack de baterias manual, automático de lado único e automático de lado duplo soldadeira a ponto para pack de baterias opções. Para células 32140 e 33140, as máquinas automáticas são fornecidas com um design de altura elevada para acomodar as células e os dispositivos de montagem.

A configuração da máquina e a fonte de alimentação de soldagem são selecionadas de acordo com as dimensões do pack, o material e a espessura da tira de conexão, a estrutura do terminal da célula e o layout dos pontos de solda. Os parâmetros de soldagem são estabelecidos usando as células e tiras de conexão reais.

Passo 6 — Teste e Instalação do BMS
Antes da instalação, o BMS é testado para verificar seus limites de proteção, tempos de resposta, funções de recuperação e desempenho de balanceamento em relação aos requisitos especificados do pack.

O teste abrange:

• Tensões de proteção contra sobrecarga e recuperação.
• Tensões de proteção contra descarga excessiva e recuperação.
• Proteção contra sobrecorrente de carga e descarga.
• Tempos de atraso de proteção contra sobrecarga, descarga excessiva e sobrecorrente.
• Tempo de resposta da proteção contra curto-circuito.
• Corrente de balanceamento e tensão de balanceamento.
• Resistência interna e corrente quiescente.
• Detecção de desconexão do fio de detecção da célula.


ACEY-BP series Equipamento de teste de BMS verificar a sobrecargae, limiares de proteção contra descarga excessiva e sobrecorrente, tempos de atraso e funções de recuperação. Eles também suportam testes de resposta de proteção contra curto-circuito em nível de microssegundo, detecção de desconexão do fio de detecção da célula, medição de corrente quiescente em cada entrada de célula e testes de corrente e tensão de balanceamento. A faixa de contagem de séries e a configuração da corrente de teste são selecionadas de acordo com a especificação do BMS e os requisitos do pack de baterias.

Passo 7 — Teste Abrangente do Pack de Baterias
Após a instalação e fiação do BMS, o pack montado é submetido a testes elétricos abrangentes para verificar seu desempenho de carga e descarga, resistência e funções de proteção em relação à especificação do pack.

O teste abrange:

• Tensão em circuito aberto e tensão pós-teste, incluindo a tensão após o teste de proteção contra curto-circuito.
• Resistência interna de CA medida a 1kHz.
• Resistência interna de CC de carga e descarga.
• Corrente contínua de carga e descarga, com monitoramento do limite de tensão.
• Corrente de proteção contra sobrecarga de carga e tempo de atraso.
• Correntes de proteção contra sobrecorrente de descarga de primeiro e segundo níveis e tempos de atraso.
• Tempo de resposta da proteção contra curto-circuito.
• Aumento da tensão de carga e queda da tensão de descarga.
• Resistência ID e NTC.

• Modelo do produto.
• Tensão e capacidade nominal.
• Data de produção.
• Número do lote.
• Número de série.
• Código de barras ou QR code.

Configure a linha para o seu conjunto de baterias
A solução é configurada para a montagem de conjuntos de baterias cilíndricas grandes 32140 e 33140. A seleção final do equipamento, os dispositivos de fixação, as configurações de soldagem e as faixas de teste seguem o projeto do conjunto do cliente.

Forneça as seguintes informações ao solicitar uma proposta:

Solicitar uma configuração de linha e orçamento
Envie para a ACEY a sua ficha técnica da célula 32140 ou 33140, o desenho da bateria, a especificação da tira de conexão, os requisitos do BMS e a produção diária alvo.

A ACEY preparará uma proposta de linha de montagem semiautomática de baterias cobrindo a seleção de equipamentos, dispositivos de fixação, a configuração de soldagem automática com altura elevada, testes elétricos e capacidade de envelhecimento.

Contacte a ACEY para obter uma proposta e cotação para a linha de montagem de baterias cilíndricas 32140 / 33140.
