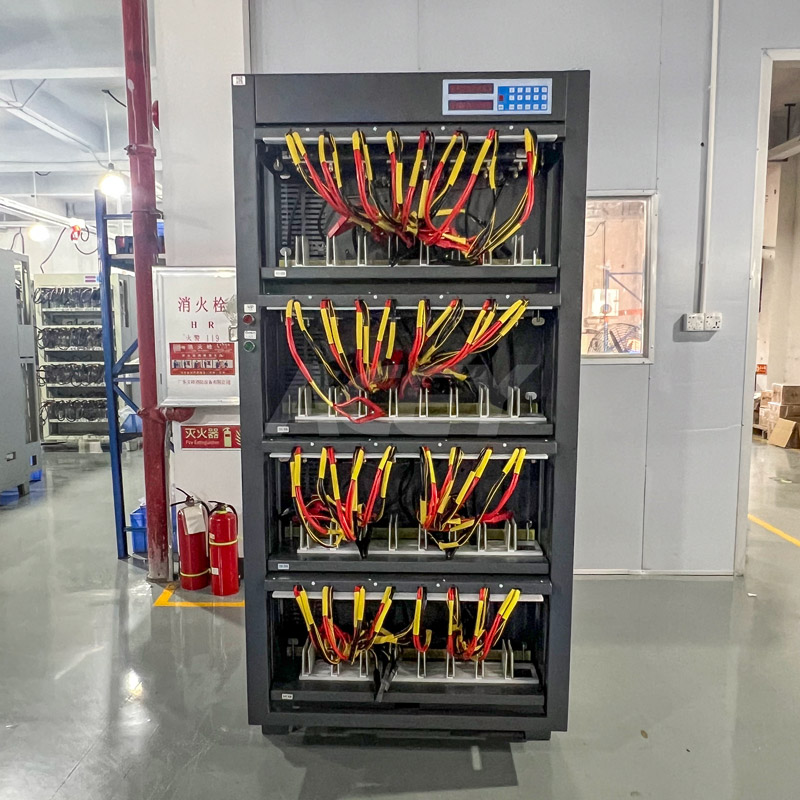

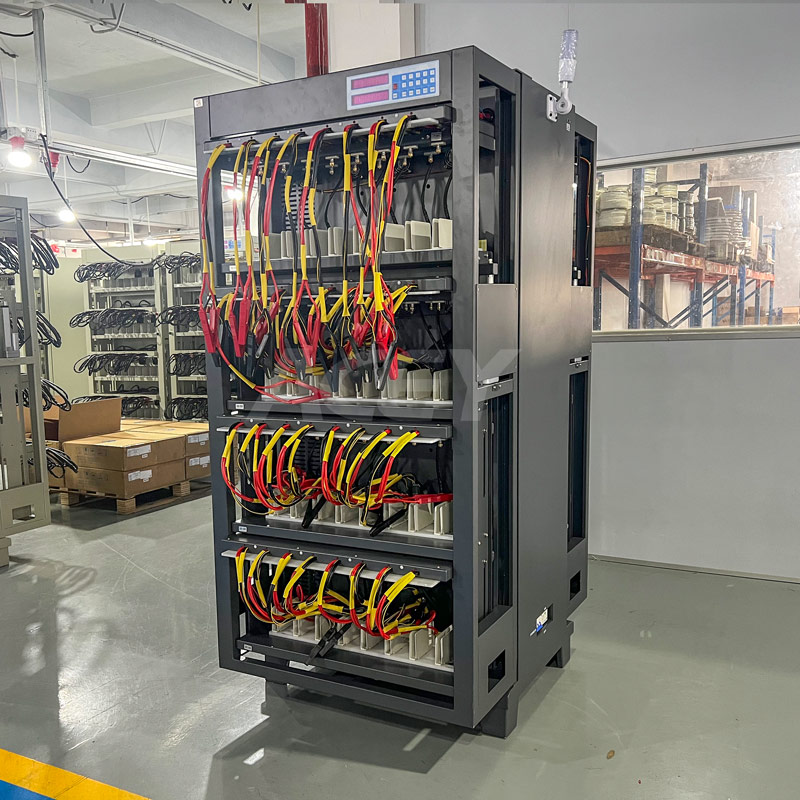

A máquina de carga/descarga de baterias com feedback de energia ACEY-BCT560-64P foi projetada para testar tensão, capacidade e desempenho durante o processo de formação e classificação de capacidade das baterias. O equipamento suporta testes de células prismáticas, células tipo pouch e células cilíndricas. Com a tecnologia de feedback de energia, ajuda a melhorar a eficiência energética, reduzir o consumo de energia e garantir resultados de teste de bateria precisos e estáveis.
marca:
ACEYitem número.:
ACEY-BCT560-64Pconformidade:
CE Certifiedgarantia:
One-year warranty with lifetime supportOrdem (Moq) :
1 SetForma de pagamento:
T/Torigem do produto:
Chinatempo de espera:
7-35 daysMáquina de carga e descarga de baterias personalizável de 5V 60A com 64 canais e múltiplos tipos de baterias
Descrição do produto

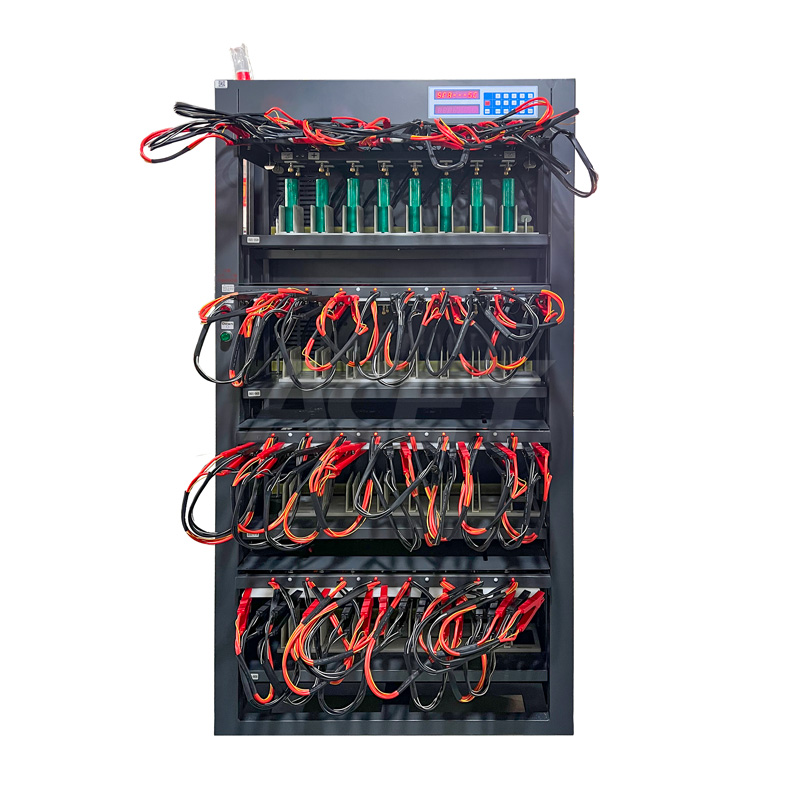

ACEY-BCT560-64P Máquina de carga e descarga de baterias de lítio O sistema possui 64 canais e garras de cabeça plana personalizadas, com opção de garras tipo jacaré. É adequado para testar a tensão, a capacidade e outros parâmetros de desempenho de baterias cilíndricas, prismáticas e de bolsa. O sistema oferece desempenho de teste estável e preciso para classificação da capacidade e avaliação da qualidade de baterias.
Características do produto

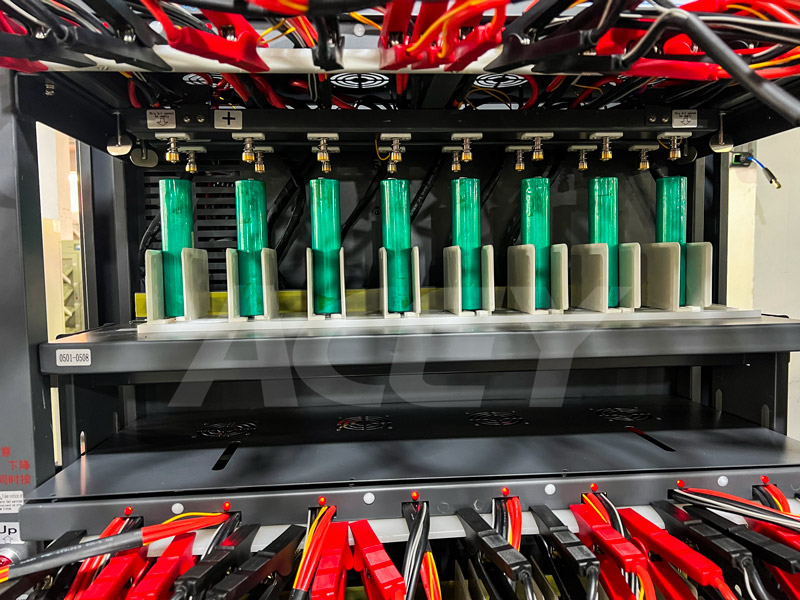

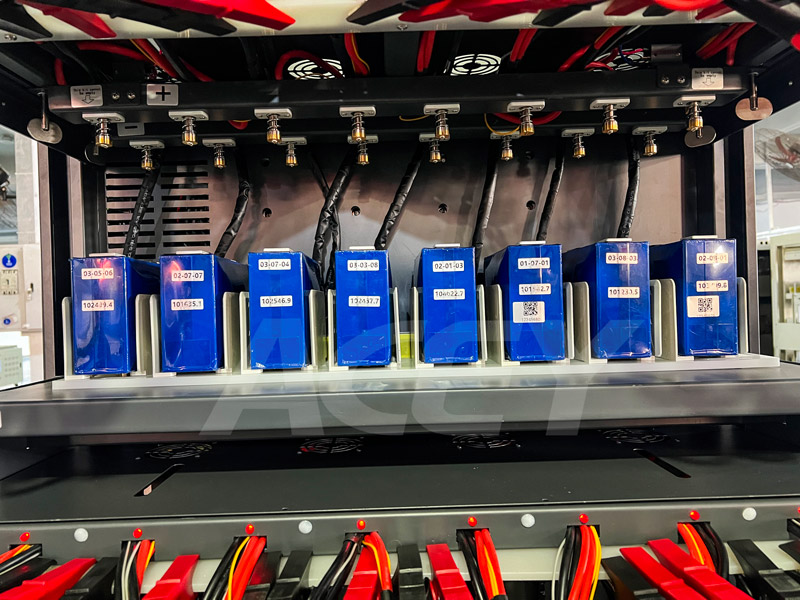

Tipos de bateria compatíveis
Faixa de tamanho de célula compatível
| Tipo de célula | Item | Faixa |
| Células Prismáticas | Comprimento | 80–300 mm |
| Grossura | 15–75 mm | |
| Largura | 80–230 mm | |
| Distância do centro da guia | 50–250 mm | |
| Células cilíndricas | Comprimento | 80–230 mm |
| Diâmetro | 26–72 mm |
Especificações técnicas
| Estrutura do equipamento | |
| Item | Especificação |
| Número de canais | 64 canais no total |
| Cor do armário | Padrão cinza-branco / cinza-preto, personalizável |

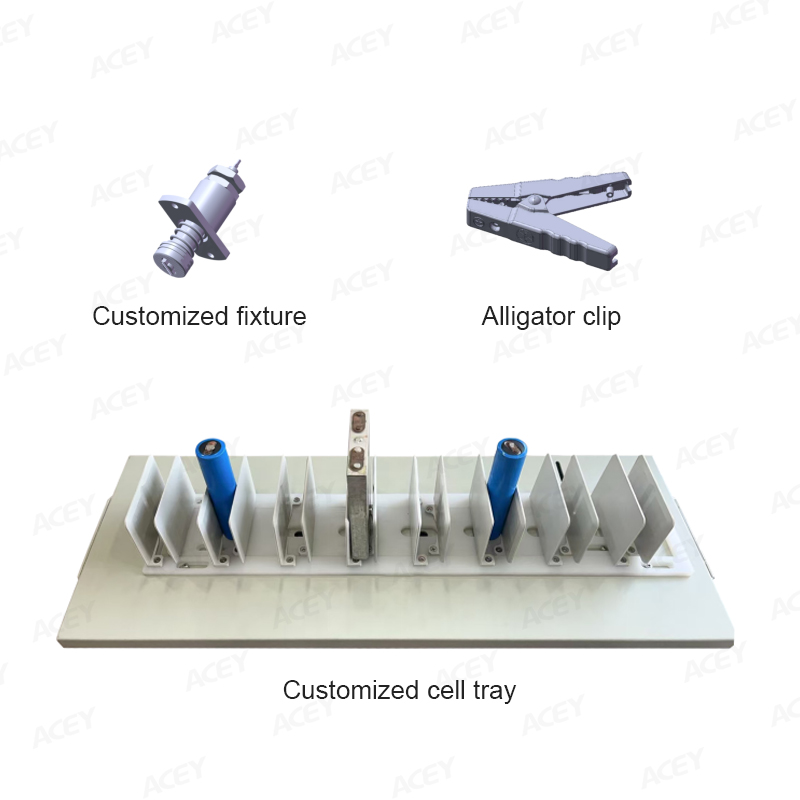

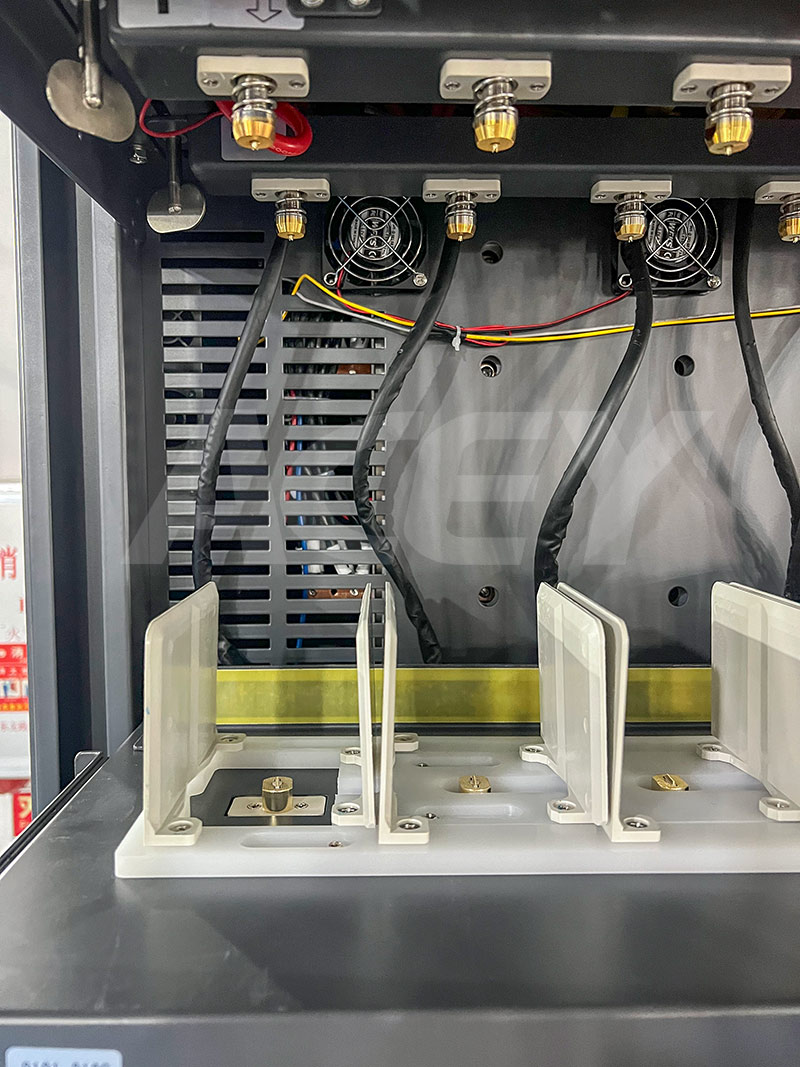

| Tipo de luminária | Grampos de cabeça chata, clipes tipo jacaré opcionais |
| Espaçamento entre acessórios | 81 mm |
| Método de carregamento | Empurrão motorizado para cima |
| Modo de controle de canal | Cada bateria possui uma fonte independente de corrente constante e tensão constante, garantindo uma operação estável e sem impactos. |
| Suporta as funções de iniciar, parar, pausar, retomar e proteção. | |
| Cada canal está equipado com circuitos de controle de hardware independentes para tensão constante e corrente constante. | |
| A precisão da corrente de carga e descarga de cada canal pode ser calibrada automaticamente por software. | |
| Fonte de alimentação em funcionamento | Trifásico, cinco fios, CA 380 V ± 10%, 50 Hz |
| Fator de potência | 0,99 @220 VCA, carga total, THDu da rede ≤2% |
| Harmônicos de corrente | <5% a 220 VCA, carga total, THDu da rede ≤2% |
| Eficiência do módulo de potência | Carregamento ≥80%, descarregamento ≥70% |
| Consumo de energia em funcionamento | ≤22,6 kW |
| Taxa de falha do equipamento | <1% |
| Indicador de status | Luz indicadora de status tricolor |
| Método de resfriamento | Entrada de ar natural, exaustão de ar ascendente. |
| Proteção de componentes de energia | Proteção contra sobretensão da rede; proteção contra sobrefrequência da rede. |
| Parâmetros do canal | |
| Item | Especificação |
| Faixa de medição de tensão | CC 0–5V |
| Faixa de tensão da bateria | Carregamento: CC 0–4,5 V; Descarregamento: CC 4,5–2 V |
| Faixa de tensão constante | CC 2–4,5 V |
| Precisão da tensão | ±(0,5‰ da leitura + 0,5‰ da escala completa) |
| Resolução de controle de tensão | 1 mV |
| Resolução de amostragem de tensão | 1 mV |
| Faixa atual | Carregamento: CC 120mA–60A; Descarregamento: CC 120mA–60A |
| Precisão atual | ±(0,5‰ da leitura + 0,5‰ da escala completa) |
| Resolução de controle atual | 1 mA |
| Resolução de amostragem atual | 1 mA |
| Tempo de subida atual | ≤50 ms, carga de 90% |
| Horário de início do canal | ≤50 ms, carga de 90% |
| Funções do software | |
| Item | Especificação |
| Método de controle | Operação controlada por computador, controle de todo o gabinete, com sistema de digitalização. |
| Método de comunicação | Comunicação serial RS485, taxa de transmissão de 57600 / comunicação TCP |
| Configuração do processo | É possível configurar até 64 etapas de trabalho e 256 ciclos. |
| Modos de carregamento | Corrente constante, tensão constante, corrente constante e tensão constante |
| Condições de corte de carregamento | Tensão, corrente, tempo, capacidade, -ΔV |
| Modos de descarga | Corrente constante, potência constante, resistência constante |
| Condições de corte de descarga | Tensão, tempo, capacidade |
| Intervalo de tempo | 0–3000 minutos por etapa |
| Precisão de tempo | ≤±1‰ |
| Ciclo de Inspeção por Amostragem | 1–60 segundos, selecionável |
| Classificação de baterias | Classificação por capacidade, tempo, tensão de circuito aberto, plataforma de descarga, etc. |
| Processamento de dados | Registra tensão, corrente, tempo, capacidade e outros dados; calcula automaticamente a taxa de carga em corrente constante, perda de capacidade, eficiência de descarga, tensão média, tensão mediana, etc.; fornece curvas de dados e gráficos de ciclo; suporta exportação nos formatos TXT, Excel, Word ou banco de dados MDB. |
| Funções de proteção de software | |
| Não. | Função de proteção |
| 1 | Proteção contra sobretensão de carregamento e proteção contra subtensão de carregamento |
| 2 | Proteção contra sobretensão de descarga e proteção contra subtensão de descarga |
| 3 | Proteção contra tendência de tensão de carga/descarga |
| 4 | Proteção contra flutuação de tensão |
| 5 | Proteção contra flutuações de corrente |
| 6 | Proteção contra inversão de polaridade da bateria por hardware |
| 7 | Proteção contra curto-circuito do transistor de potência |
| 8 | Proteção contra alarme de capacidade do canal / proteção contra tempo limite |
| 9 | proteção contra desconexão por amostragem de tensão |
| 10 | Proteção contra valores discrepantes de tensão |
| 11 | Proteção contra valores atípicos de capacidade |
| 12 | Detecção de tensão de circuito aberto antes do início do processo; canais com tensão de circuito aberto fora dos limites serão interrompidos. |
| 13 | Proteção contra desligamento e recuperação de dados em caso de interrupção |
