Processo de Montagem de Baterias Série 6 - Teste de Desempenho Elétrico
O teste de desempenho elétrico fornece dados reais para comprovar a durabilidade de veículos de nova energia, quantificando cientificamente o desempenho da bateria, do motor, do controle eletrônico e de outros sistemas. É um processo fundamental na fabricação do PACK.
Conteúdo do teste de desempenho elétrico:
teste de capacidade e energia, teste de potência e resistência interna, teste de eficiência energética, teste de inicialização, teste de autodescarga, teste de aceitação de carga, teste de vida útil, etc.
.
01 Teste de Capacidade e Energia
Objetivo principal
:para medir a capacidade e a energia disponíveis do sistema de bateria sob diferentes condições.
Geralmente, a temperatura ambiente tem um impacto maior nos resultados dos testes, e o mecanismo de descarga também tem um certo impacto.

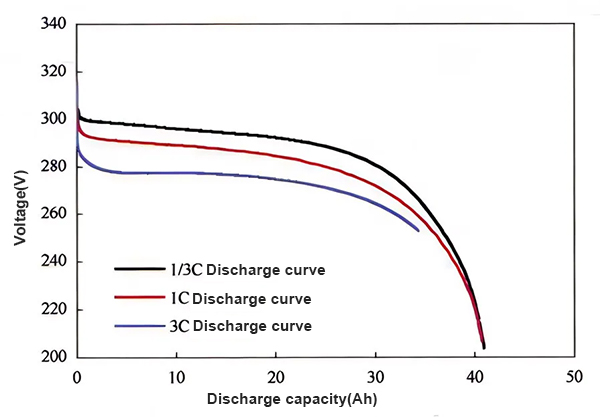

Curvas de capacidade de descarga de diferentes taxas na mesma temperatura
No mesmo ambiente, quanto maior a taxa de descarga, menor a capacidade de descarga do sistema.
Por exemplo, o mesmo carro elétrico percorre uma distância menor em condições de alta velocidade; enquanto pode percorrer uma distância maior em condições de baixa velocidade.
Quanto menor a temperatura ambiente, menor será a capacidade de descarga do sistema.
Em ambientes de baixa temperatura, a energia (distância percorrida) dos veículos elétricos geralmente precisa ser descontada.
02 Teste de Potência e Resistência Interna
Contente:
Determine a potência disponível e a resistência interna CC do sistema de bateria em diferentes temperaturas.
Critérios principais
: ISO 12405 e FreedomCAR

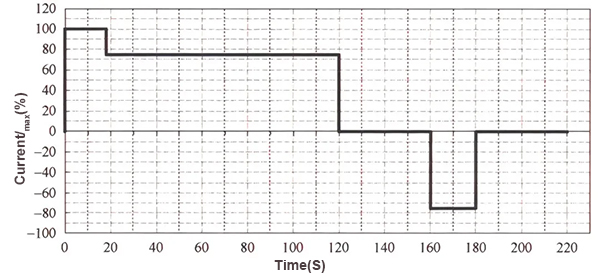

Potência e resistência interna - Diagrama de condições de teste ISO 12305
O teste de potência e resistência interna é um método importante para avaliar o desempenho do sistema de bateria, envolvendo principalmente etapas de teste em ambientes de alta e baixa temperatura e teste de pulso de potência híbrido (HPPC).
1) Teste de potência e resistência interna em ambientes de alta e baixa temperatura
Etapas do teste
:
-
Ajuste SOC
: ajuste o SOC do sistema de bateria para o valor alvo em temperatura ambiente.
-
Equilíbrio de temperatura
: coloque o sistema de bateria na temperatura ambiente desejada (temperatura alta ou baixa) e aguarde o equilíbrio da temperatura.
-
Execução de teste
: realizar teste de potência e resistência interna na temperatura alvo.
2) Teste de pulso de potência híbrido (HPPC)
-
Objetivo do teste
: Determine a resistência interna CC e a potência disponível do sistema de bateria na faixa de 10%SOC~90%SOC.
-
Intervalo SOC
: 10%SOC.
-
Método de teste
:O teste HPPC mede a resposta de tensão do sistema de bateria aplicando uma corrente de pulso para calcular a resistência interna e a potência.

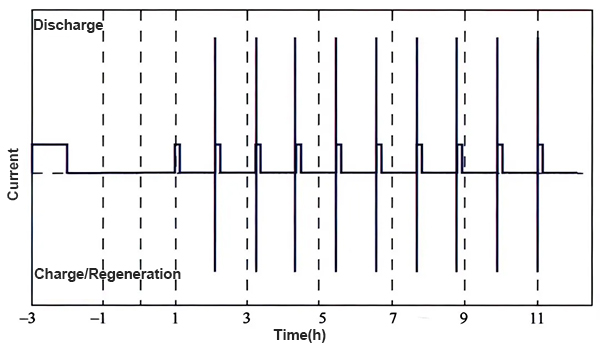

Diagrama de teste HPPC
03 Teste de Eficiência Energética
O principal objetivo do teste de eficiência energética é
para avaliar a eficiência de conversão de energia e a taxa de utilização de energia de baterias durante o carregamento e o descarregamento.
Existem certas diferenças nos métodos de medição da eficiência energética para diferentes tipos de cenários de aplicação.
1)
Aplicação de alta potência
: foco em testar a eficiência de recuperação e utilização do sistema em feedback de energia de alta taxa.
Método de teste
: pode incluir a simulação de ciclos de carga e descarga de alta taxa, medição da eficiência de recuperação de energia e eficiência de conversão e avaliação do desempenho do sistema sob condições de carga dinâmica.
2)
Aplicação de alta energia
: foco em testar o desempenho do carregamento em diferentes temperaturas ambientes.
Método de teste
: pode incluir a avaliação do impacto de diferentes estratégias de carregamento (como carregamento de corrente constante, carregamento de tensão constante, carregamento de pulso, etc.) no desempenho da bateria, medição da eficiência do carregamento e análise da degradação do desempenho das baterias em ciclos de carga e descarga de longo prazo.
Em condições normais de temperatura, alta temperatura e baixa temperatura, carregue com o mecanismo de carga especificado pelo fabricante até que a condição de corte de carga seja atingida e, em seguida, descarregue com o mesmo mecanismo de descarga em condições normais de temperatura para verificar a capacidade de carga e a energia disponíveis em diferentes condições.

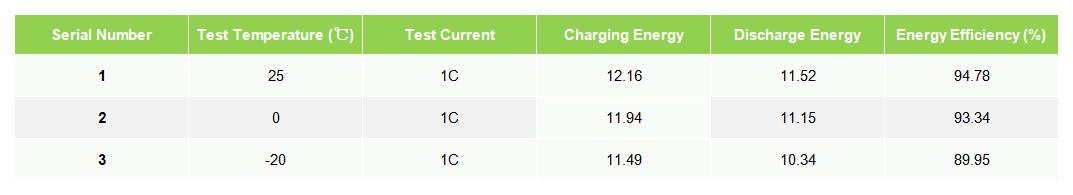

Resultados do teste de eficiência energética de uma amostra de bateria

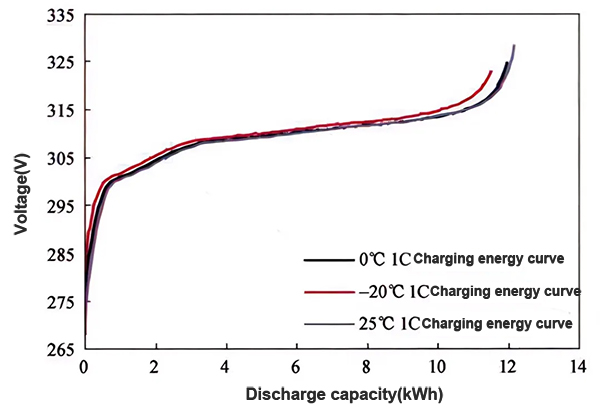

Curvas de energia de carga em diferentes temperaturas em teste de eficiência energética
04 Teste de Inicialização
Propósito
: Para verificar
capacidade de saída de potência de partida em baixa temperatura e baixo SOC.
Método de teste
: Descarga de tensão constante e use a corrente de descarga de pulso máxima especificada pelo fabricante como o limite superior de corrente e colete a tensão U e a corrente I no final do pulso de descarga.
Potência média da descarga de tensão constante i:
Potência de partida em baixa temperatura:
05 Teste de autodescarga
Propósito
: Para verificar
a capacidade de retenção/recuperação de carga do sistema de bateria de energia em armazenamento de longo prazo
. Ao mesmo tempo, a diferença de tensão da unidade de monitoramento mínima no teste de desempenho de autodescarga pode ser usada como base para verificar se há um perigo oculto de curto-circuito interno no sistema.

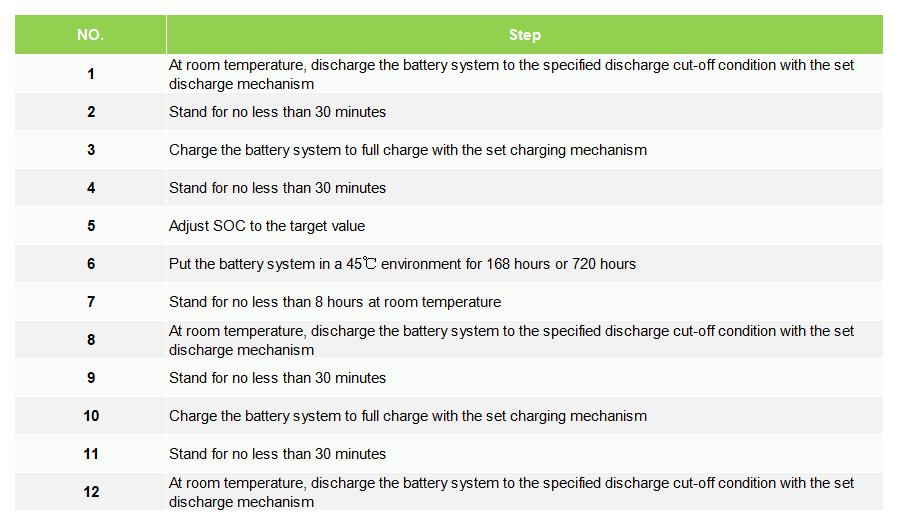

Processo de teste:
06 Teste de aceitação de carga
Propósito
: Para verificar a capacidade recarregável do sistema de bateria de energia sob diferentes condições.

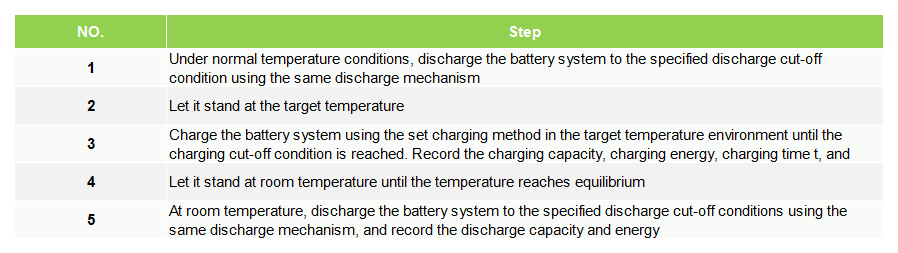

Processo de teste:
07 Teste de Vida
Objetivo do teste de vida útil em condições de trabalho
: Para refletir a tendência de mudança de vida do sistema de bateria de energia sob condições rápidas de simulação de carga e descarga até certo ponto.

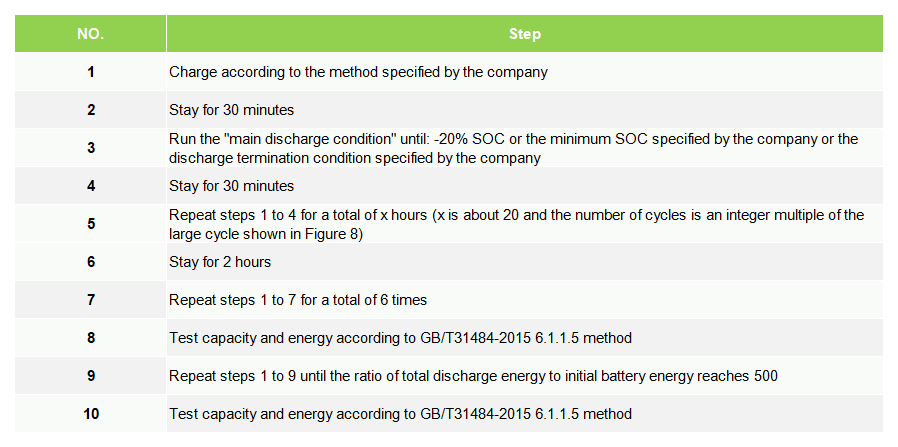

Etapas para o teste de ciclo de vida da condição de trabalho da bateria de veículo elétrico de passageiros puro
Durante o processo de fabricação de baterias de energia, uma variedade de equipamentos de teste é necessária para garantir segurança, desempenho e consistência, incluindo
máquina de classificação de células de bateria
, máquina de descarga de carga de bateria, testadores de tensão de resistência de isolamento, testador de resistência interna de bateria, testadores de estanqueidade ao ar, sistemas de teste abrangentes EOL (fim de linha), bancadas de teste de vibração,
câmara de teste de bateria ambiental
, Bancadas de teste de hardware-in-the-loop (HIL) BMS, testadores de curto-circuito, etc., abrangendo links importantes como classificação de células, qualidade de soldagem de módulos, vedação de pacotes, confiabilidade ambiental, verificação de função BMS e testes de segurança, a fim de atender aos requisitos de padrões internacionais (como ISO 12405, UN38.3) e nacionais (como GB 38031) e garantir a confiabilidade e a vida útil do conjunto de baterias.
