Processo de montagem do conjunto de baterias Série 5 - Montagem do conjunto finalizada

• Monômero de bateria de energia (célula de bateria) : como um soldado de unidade de combate (missão básica de combate: armazenar e liberar energia elétrica), responsável por armazenar e liberar energia elétrica, é a pedra angular do exército.
• Sistema de gerenciamento de bateria (BMS) : como um quartel-general, responsável por receber instruções, coletar informações, calcular decisões, emitir ordens e proteção.
• Sistema de gerenciamento térmico : como um sistema de apoio logístico, responsável por aquecer ou resfriar, mantendo o melhor estado de combate da bateria.
• Capa de caixa : como uma trincheira, protegendo os soldados do inimigo (poeira, líquido, etc.).
• Sensor : como um batedor, responsável por coletar informações.
• Chicote de fios e conector : como um sistema de comunicação e transporte, responsável pela transmissão de informações e transmissão de energia.
• Outros componentes : como vários materiais, embora não seja a função principal, tem um impacto significativo no desempenho do sistema.

A montagem final do pacote visa formar um "exército" completo de vários departamentos, materiais, comunicações e sistemas de transporte.

• Limpando a caixa : Antes de montar a caixa, use um aspirador de pó industrial para limpar completamente o interior da caixa para garantir que não haja poeira ou detritos, e concentre-se na limpeza de resíduos metálicos, como lascas de alumínio.
• Selagem com cola : Cole uma fita de vedação (geralmente de silicone espumado) na superfície do flange da caixa. As superfícies do flange da caixa e da tampa da caixa devem garantir uma certa planura para garantir a vedação entre a caixa e a tampa superior.

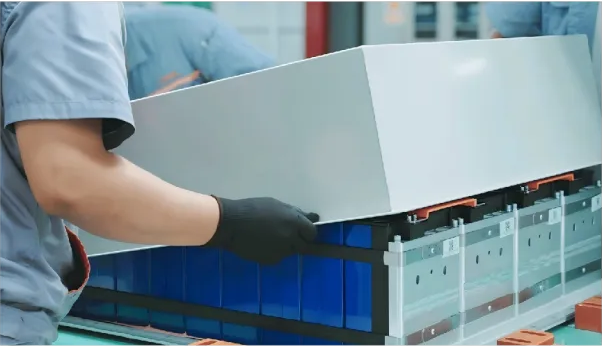

• Instale a tampa superior : Alinhe a tampa superior com a caixa. Geralmente, dois trabalhadores começam no canto oposto da bateria e a apertam no sentido horário ou anti-horário com parafusos para garantir que o selante seja distribuído uniformemente.

• Instalação de parafusos : Instale os parafusos na posição de conexão da caixa e do módulo de acordo com os requisitos do projeto.

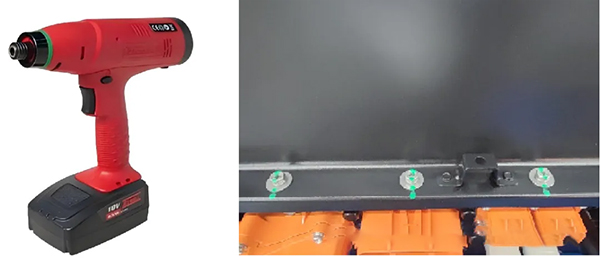

• Controle de torque : Use uma chave de torque ou equipamento automatizado para apertar os parafusos e garantir que o torque de cada parafuso atenda aos requisitos do projeto.
• Marcação : Marque os parafusos e as posições de conexão para inspeção e manutenção subsequentes.

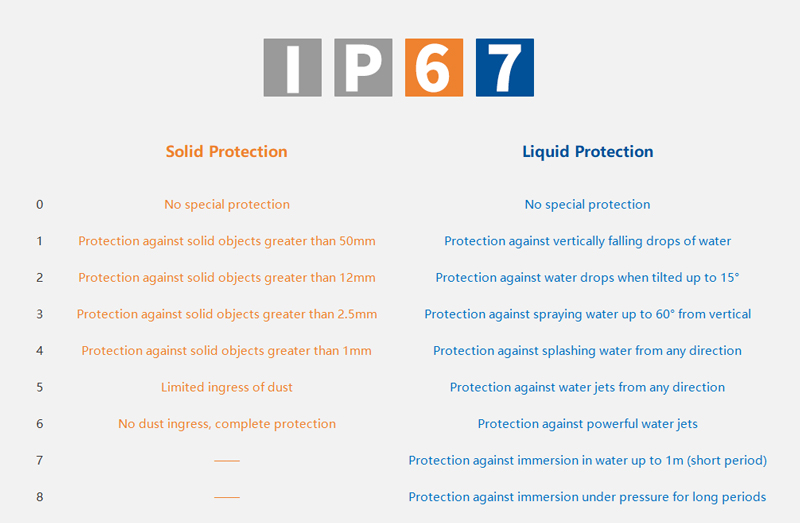

O nível de proteção (nível IP) consiste em dois números: o primeiro número indica a capacidade de proteção contra poeira e o segundo número indica a capacidade de proteção contra água.

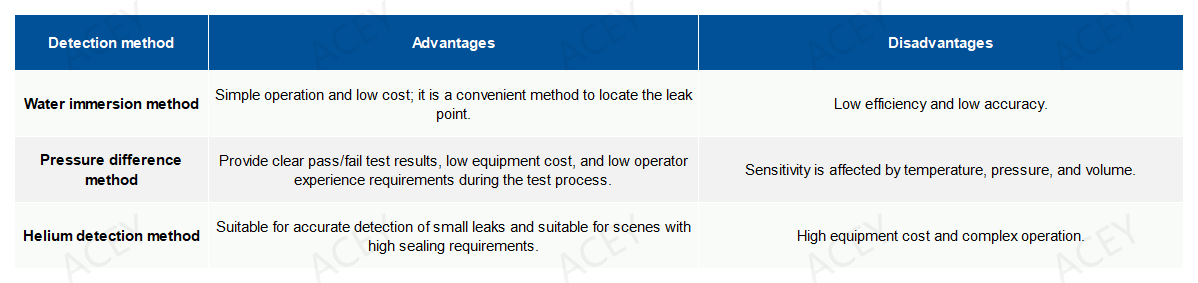

Há três métodos principais para testar o nível de proteção :

• Inflação : Infle a peça a ser testada com a pressão de teste. O tempo da etapa de inflação é ajustado pelo volume de teste e pela pressão de teste.
• Equilíbrio: A pressão e a temperatura no componente de teste atingem o equilíbrio. O tempo necessário para a etapa de equilíbrio está relacionado ao volume de teste, à pressão de teste e às propriedades térmicas da peça de trabalho.
• Detecção: Meça a taxa de vazamento do gás de teste no volume de teste dentro de um determinado período de tempo.
• Escape: Durante o estágio de exaustão, forneça exaustão atmosférica para o componente de teste.

Taxa de vazamento : Queda de pressão por unidade de tempo, por exemplo, 0,02 Pa/s. A taxa de vazamento também pode ser definida como uma unidade de vazão, como 4 cm/min. Além de especificar os parâmetros de volume de ar (como cm/min padrão) que podem vazar em condições normais de uso, uma especificação completa de teste também deve especificar a pressão quando o ar vaza.

Fórmula de cálculo de vazamento:

(3) Fatores que afetam a estanqueidade ao ar

• O impacto da estrutura da bateria na estanqueidade do ar:

• Problemas que afetam a estanqueidade do ar durante o uso da bateria:

• Influência durante o processo de fabricação:
