ACEY 10000A Máquina de solda a ponto de pórtico para soldagem de pacotes de baterias

ACEY 10000A Máquina de soldagem por pontos tipo pórtico para soldagem de packs de baterias

Descrição do Produto

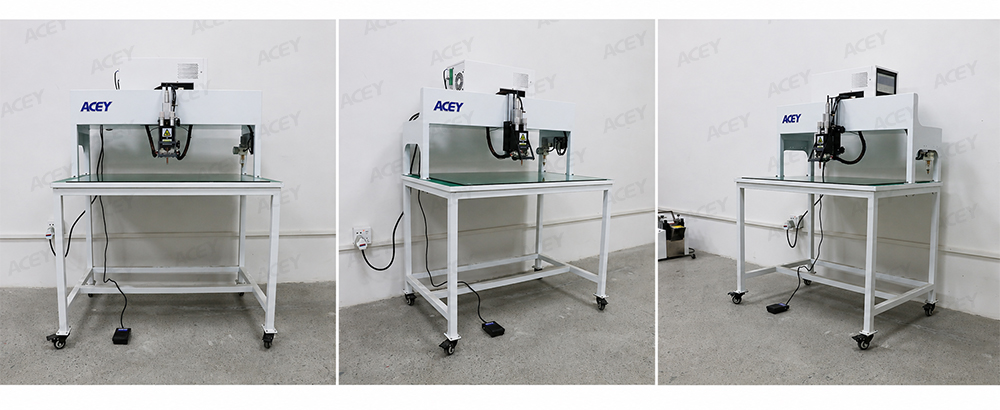

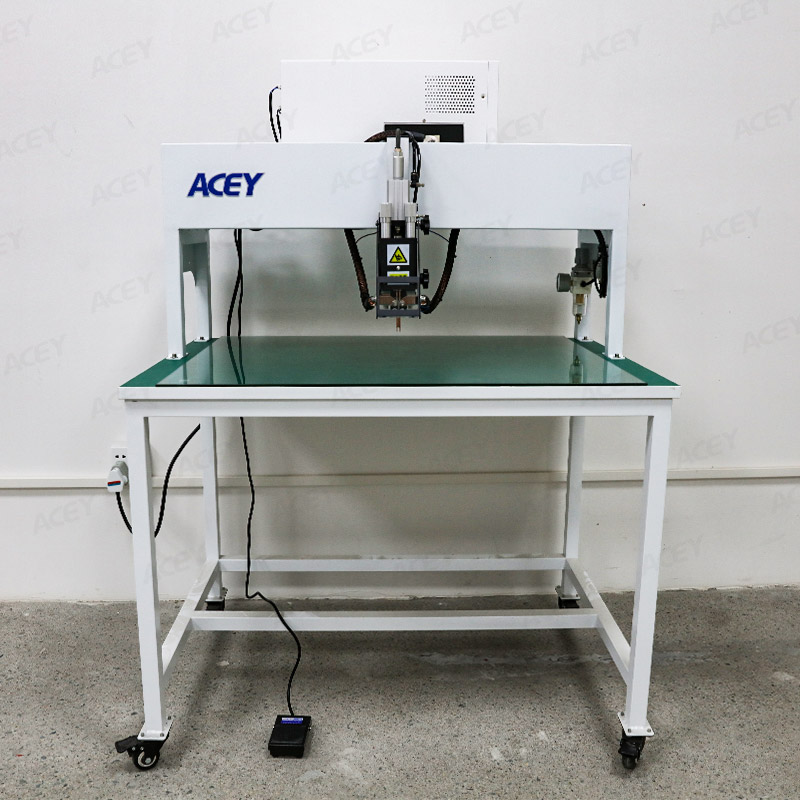

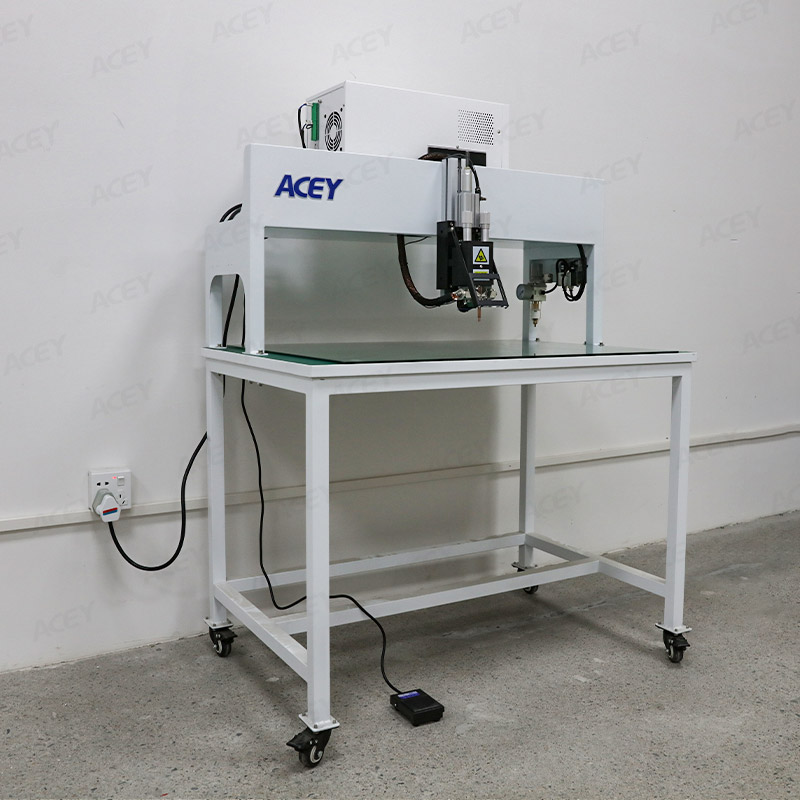

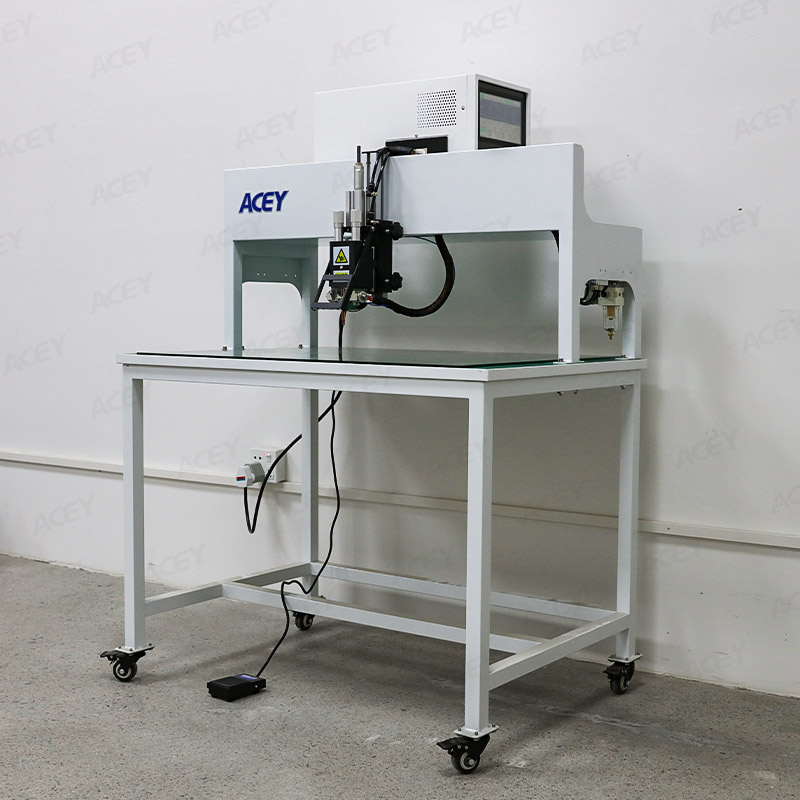

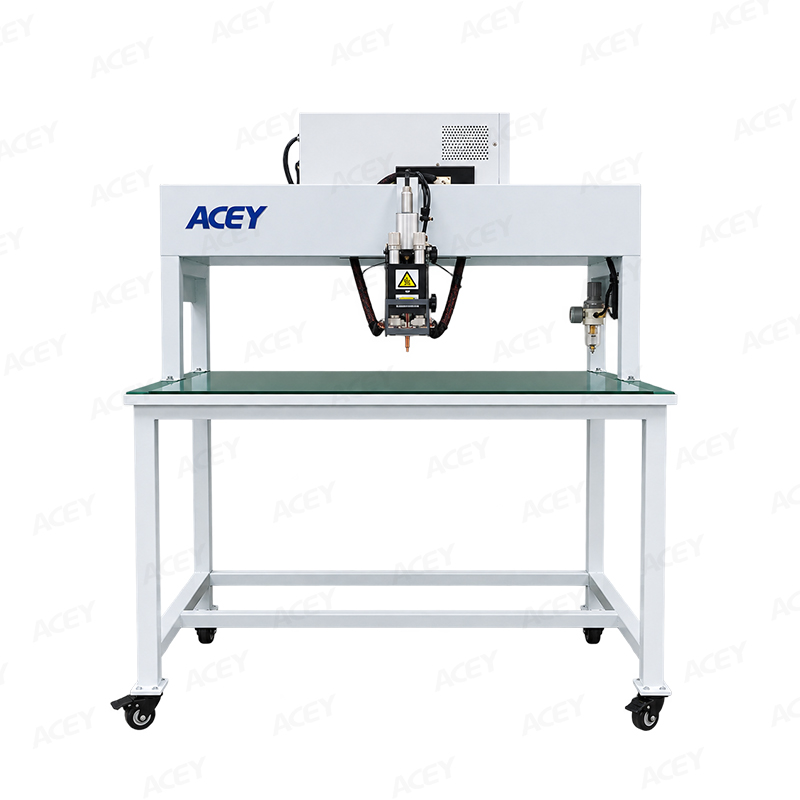

A Máquina de soldagem por pontos tipo pórtico ACEY-10000T foi projetada para a soldagem de packs de baterias cilíndricas, sendo adequada para prototipagem de packs de baterias, preparação de amostras, P&D e produção em pequenos lotes. Sua estrutura aberta em pórtico proporciona uma área de trabalho flexível para diferentes configurações de packs de baterias cilíndricas e layouts de soldagem.

Equipada com uma plataforma de controle inteligente modular de nível industrial e uma fonte de alimentação de soldagem por transistor de 10.000A, a máquina proporciona soldagem por pontos estável e eficiente. O sistema pode monitorar e registrar as condições de soldagem, incluindo rastreamento de solda, respingos, soldas falsas, soldas fracas e soldas ausentes, com funções de alarme para condições anormais.

A máquina de soldagem de lítio pode ser configurada com cabeças de soldagem pneumáticas ou elétricas de acordo com diferentes requisitos de soldagem de células cilíndricas e packs de baterias. Ela foi projetada para operação flexível e é especialmente adequada para clientes que precisam desenvolver, testar ou produzir packs de baterias cilíndricas em pequenas quantidades.

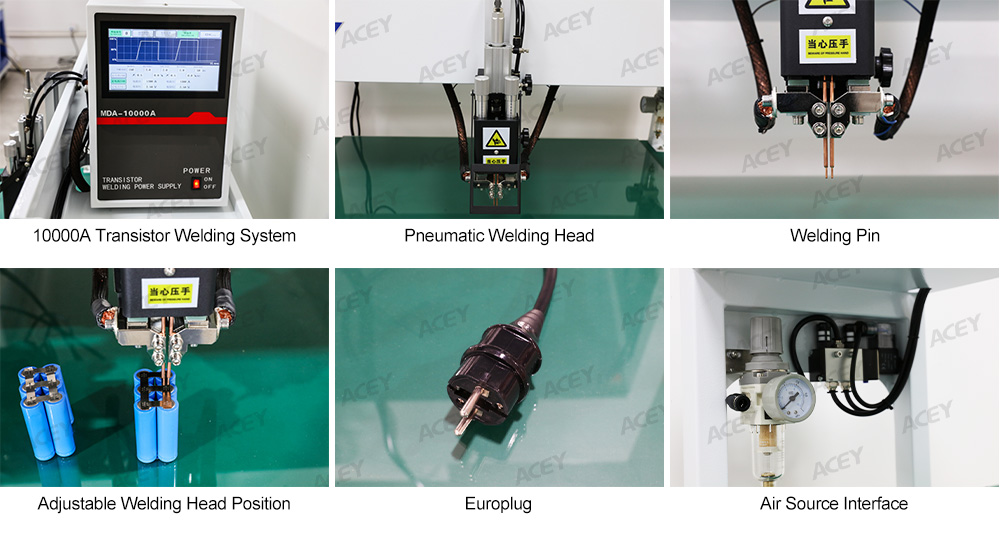

Principais Recursos e Detalhes da Máquina

*Corrente de Soldagem de 10.000A
Sistema de soldagem por transistor de alta corrente

*Materiais de Níquel de 0,08–0,3 mm
Suporta aço niquelado e níquel puro

*Para Células de Bateria Cilíndricas
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

*Monitoramento Inteligente de Soldagem
Detecção de respingos, solda falsa, solda fraca e solda ausente

Principais Especificações

Por que escolher esta máquina de soldagem por pontos para baterias cilíndricas?

• Soldagem de alta corrente de 10.000 A

• Monitoramento inteligente da soldagem

• Opções flexíveis de cabeças de soldagem

• Projetada para produção em pequenos lotes

Monitoramento inteligente da soldagem para soldagem de baterias cilíndricas

A máquina é equipada com uma plataforma modular de controle inteligente de nível industrial que monitora o processo de soldagem e registra condições anormais de soldagem.

*Rastreamento da soldagem
Rastreia a operação de soldagem para ajudar a garantir que os pontos de soldagem sejam processados de acordo com a sequência necessária.
*Detecção de respingos
Monitora respingos anormais de soldagem e fornece um alarme quando uma condição anormal é detectada.
*Detecção de soldagem falsa
Ajuda a identificar operações de soldagem nas quais o resultado esperado da soldagem pode não ter sido alcançado adequadamente.
*Monitoramento de soldagem fraca
Monitora condições de soldagem potencialmente anormais que podem resultar em desempenho de soldagem insuficiente.
*Detecção de soldagem ausente
Ajuda a identificar pontos de soldagem não realizados e reduz o risco de soldagem incompleta de pacotes de baterias.
*Alarme e registro
Condições anormais de soldagem podem ser registradas e relatadas pelo sistema para inspeção dos operadores e gerenciamento do processo.

Aplicações de baterias cilíndricas

Células cilíndricas compatíveis

18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

Aplicações típicas

Ferramentas elétricas · Bicicletas elétricas · Patinetes elétricos · Estações de energia portáteis · Sistemas de armazenamento de energia · Drones · Mobilidade elétrica

Observação:Células cilíndricas maiores, como 32140 e 33140, exigem uma configuração de máquina elevada.

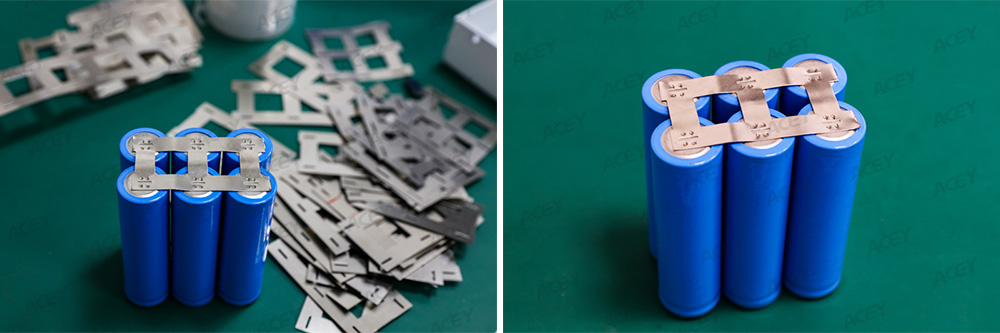

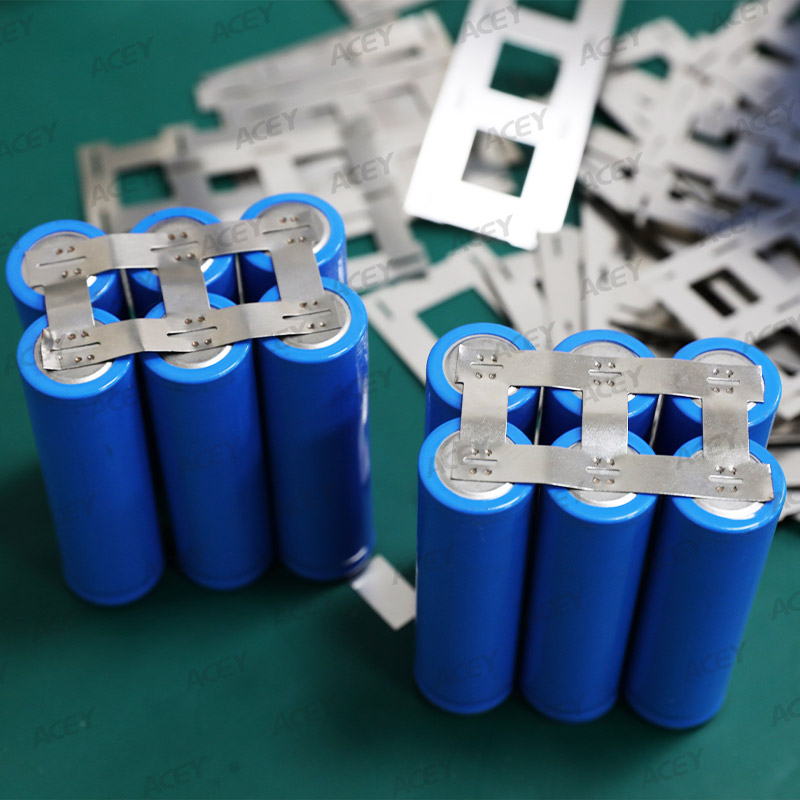

Materiais e espessura de soldagem

Materiais de soldagem compatíveis

• Aço niquelado
• Níquel puro

Espessura do material

• 0,08–0,3 mm

Como funciona

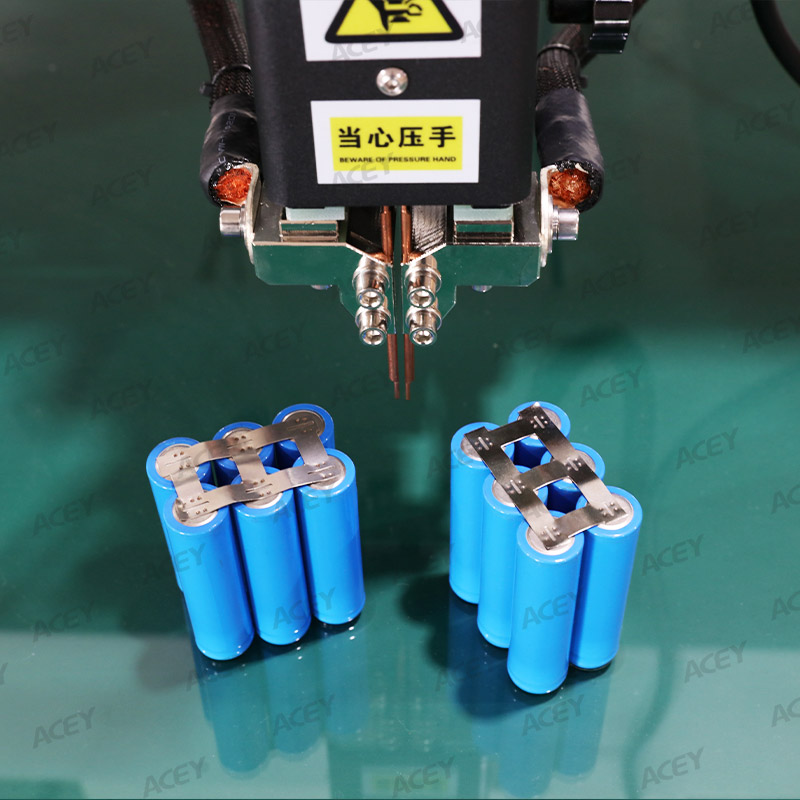

01. Posicionamento do pacote de baterias
As células cilíndricas são organizadas e posicionadas de acordo com a configuração necessária do pacote de baterias.

02. Alinhamento do Ponto de Soldagem
A cabeça de soldagem é posicionada sobre o ponto de soldagem necessário.

03. Ativação da Soldagem
O operador ativa o ciclo de soldagem usando o interruptor de pedal.

04. Soldagem por Ponto
A fonte de alimentação de soldagem por transistor fornece corrente de soldagem controlada através dos eletrodos de soldagem.

05. Monitoramento da Soldagem
O sistema monitora o processo de soldagem e registra condições anormais como respingos, soldagem falsa, soldagem fraca e soldagem ausente.

Opções de Cabeça de Soldagem

Cabeça de Soldagem Pneumática
A cabeça de soldagem pneumática fornece movimento controlado do eletrodo e pressão de soldagem para uma soldagem repetível de baterias cilíndricas.
Pressão do Ar: 0.4–0.6 MPa

Cabeça de Soldagem Elétrica
A cabeça de soldagem elétrica fornece uma configuração alternativa para aplicações onde o ar comprimido não é necessário.

Especificações Técnicas

Precisa de uma solução personalizada de soldagem para conjuntos de baterias cilíndricas?
O desempenho da soldagem depende do tamanho da célula cilíndrica, material de conexão, espessura do material, padrão de soldagem e resistência de soldagem necessária.

A ACEY pode avaliar a estrutura do seu conjunto de baterias e os requisitos de soldagem para ajudar a determinar a cabeça de soldagem, o dispositivo de fixação e os parâmetros de soldagem adequados.

Envie-nos as especificações da sua bateria:

• Modelo da célula da bateria
• Diâmetro e comprimento da célula
• Material de conexão
• Espessura do material
• Número de pontos de soldagem
• Volume de produção esperado

Perguntas frequentes

*Quais células de bateria cilíndricas esta máquina de soldagem por pontos pode soldar?
A máquina de soldagem por pontos tipo pórtico da ACEY foi projetada para células de bateria cilíndricas, incluindo 18650, 21700, 26650, 32650, 32700, 32140 e 33140. A configuração da máquina pode ser ajustada de acordo com o tamanho da célula e a estrutura do conjunto de baterias.

*Quais materiais a máquina pode soldar?
A máquina foi projetada para soldar aço niquelado e níquel puro usados nas conexões de conjuntos de baterias cilíndricas.

*Qual espessura de material ela pode soldar?
A faixa recomendada de espessura do material de soldagem é de 0,08–0,3 mm para aço niquelado e materiais de níquel puro. O resultado real da soldagem depende das propriedades do material, espessura, configuração do eletrodo e parâmetros de soldagem.

*Quais funções de monitoramento de soldagem a máquina possui?
O sistema de controle inteligente pode monitorar e registrar as condições de soldagem, incluindo respingos, soldagem falsa, soldagem fraca e soldas ausentes, com funções de alarme para ajudar os operadores a identificar condições anormais de soldagem e melhorar a consistência da produção.
