Máquina de Solda a Laser para Baterias de Lítio de 6000W com Gabinete e Extração de Fumaça

Máquina de Solda a Laser com Bateria de Lítio de 6000W com Gabinete e Extração de Fumaça

Descrição do Produto

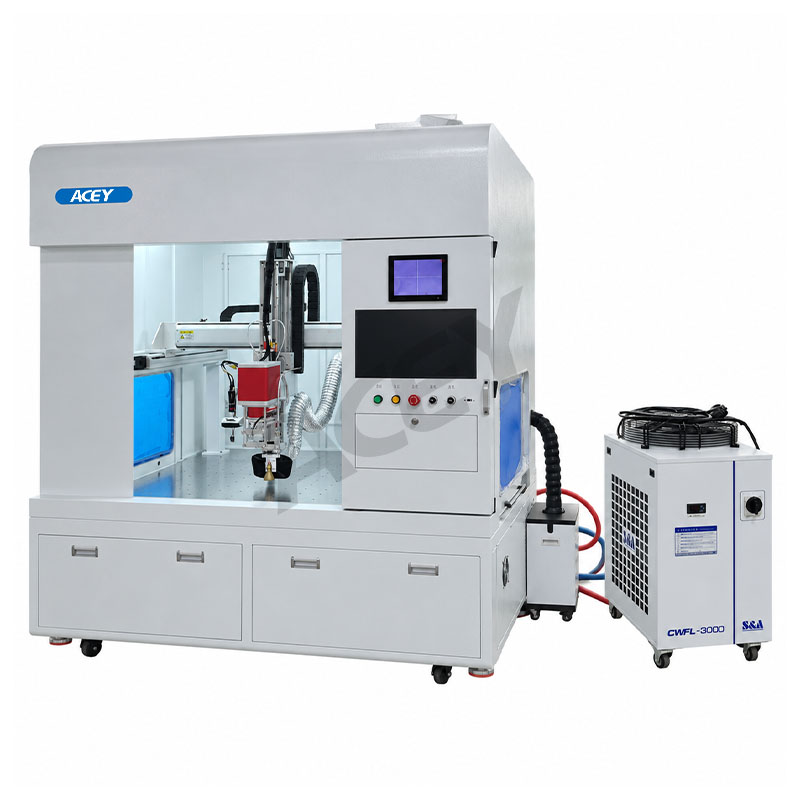

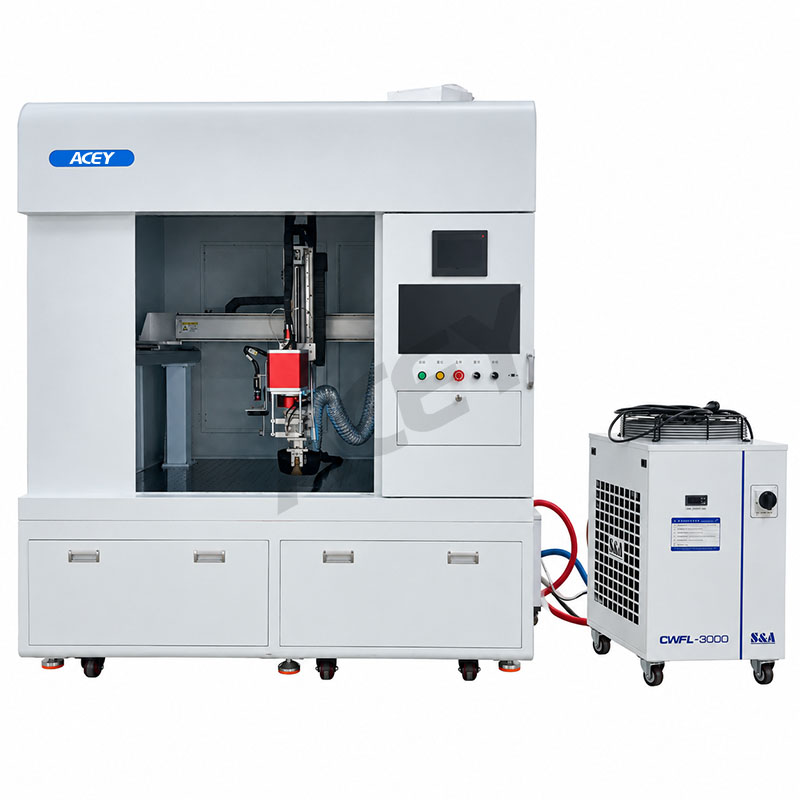

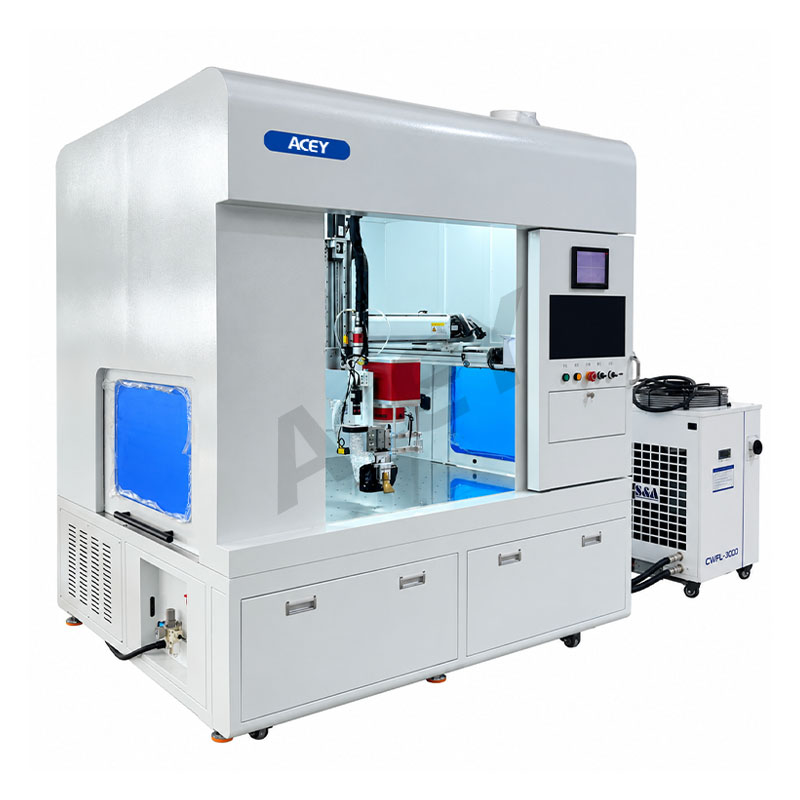

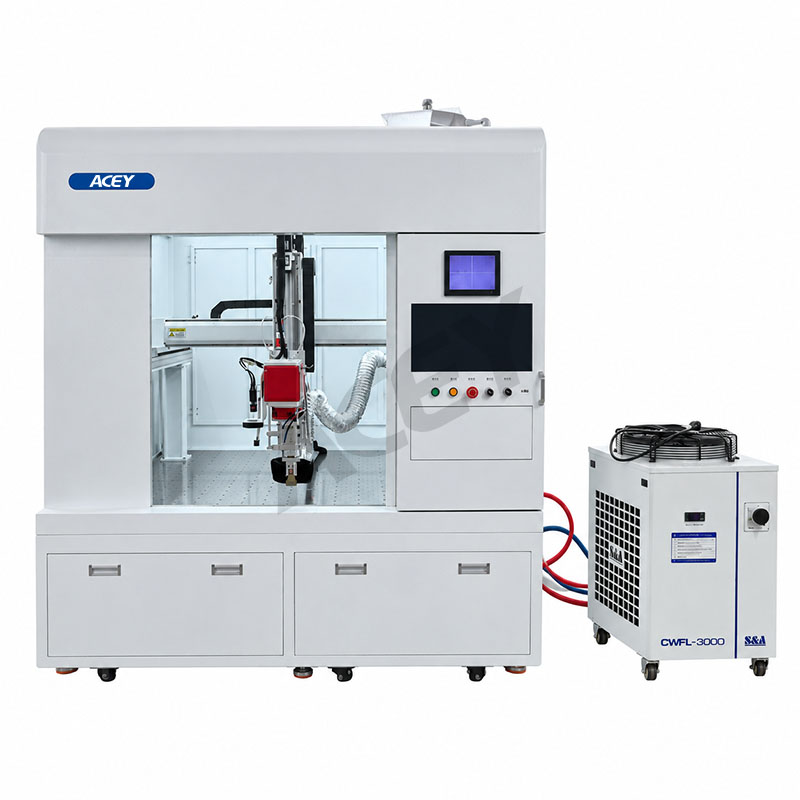

A Máquina de Solda a Laser Fechada ACEY-LWM6000Z para Baterias de Íon de Lítio combina uma área de soldagem dedicada com movimento programável e coleta de fumaça localizada. O gabinete personalizado abriga a plataforma de pórtico e acomoda os controles de operação, interfaces de visualização e conexões de extração. O duto conecta a área de soldagem a uma unidade de extração de fumaça separada.

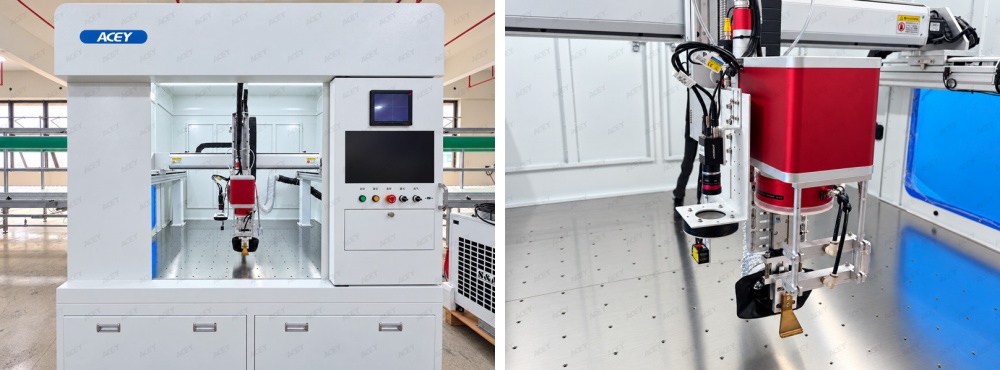

Um laser de fibra contínua de 6000W fornece energia para a cabeça de soldagem do galvanômetro. O pórtico posiciona a cabeça entre as conexões da bateria, enquanto o galvo direciona o feixe ao longo do padrão de solda programado. Os operadores podem editar gráficos de soldagem, ajustar configurações de processo e recuperar programas salvos para trabalhos de produção recorrentes.

O monitoramento por CCD fornece uma visão ao vivo para configuração e observação do processo, enquanto o posicionamento por luz vermelha ajuda a localizar a área de soldagem e definir a distância de trabalho. O modelo passou por testes de segurança e EMC de terceiros de acordo com EN 60204-1, EN 60825-1, EN IEC 61000-6-4 e EN IEC 61000-6-2.

Destaques do Produto

• Gabinete de Máquina Personalizado: abriga a plataforma de soldagem, controles e conexões de extração em uma estação de trabalho dedicada.

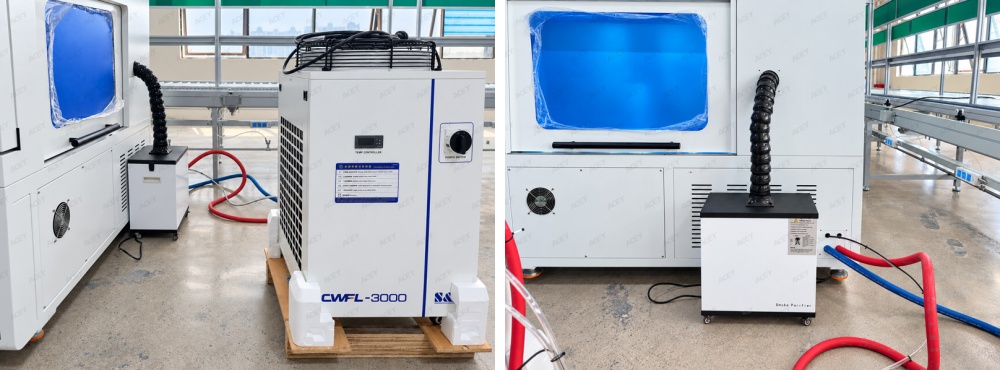

• Sistema de Extração de Fumaça: coleta fumos de soldagem através de dutos conectados a uma unidade de extração separada.
• Laser de Fibra de 6000W: suporta operação contínua e modulada para soldagem de barramentos e conectores de bateria.
• Posicionamento XYZ Acionado por Servomotor: fornece curso de 1000 × 800 × 400 mm com repetibilidade de posicionamento de eixo de ±0,02 mm.
• Soldagem Galvo Programável: adapta os padrões de solda à geometria do conector e à área de conexão disponível.
• Armazenamento de Programas de Soldagem: salva e recupera configurações de processo e gráficos para tarefas de produção repetidas.
• Monitoramento CCD e Posicionamento por Luz Vermelha: auxilia na configuração da peça de trabalho, alinhamento e observação do processo.
• Resfriamento a Água e Faca de Ar de Camada Dupla: fornece gerenciamento térmico e fluxo de ar na cabeça de soldagem.
• Testes de Segurança e EMC de Terceiros: testado quanto à segurança elétrica, segurança a laser e compatibilidade eletromagnética.


Materiais de Soldagem e Aplicações
A máquina suporta aplicações que envolvem cobre, alumínio, ferro, níquel e componentes de ligas adequados. Seu uso principal é a soldagem de barramentos de alumínio, barramentos de cobre e conectores de transição de níquel em conjuntos de baterias de lítio prismáticas. A compatibilidade de materiais e as configurações de soldagem dependem da especificação do conector, do material do terminal da célula, da espessura da camada e do projeto da junta.

As aplicações típicas incluem:

• Módulos de Bateria de Armazenamento de Energia: soldagem programada de barramentos e conectores para conjuntos de células prismáticas.
• Módulos de Bateria para Veículos Elétricos: soldagem de conexões elétricas de acordo com o layout do módulo e os requisitos da junta.
• Pacotes de Baterias Industriais: soldagem de conexão repetida para fabricantes de baterias que lidam com diferentes configurações de módulos.
• Conectores Metálicos: hardware compatível e aplicações de soldagem de conectores elétricos.

Especificações Técnicas

Funções de Posicionamento Opcionais

• Medição Automática de Distância: Um sensor de distância a laser mede a distância entre o cabeçote e a peça de trabalho. O sistema de posicionamento move-se então para a distância de trabalho predefinida, ajudando a reduzir o ajuste manual de foco.
• Posicionamento Visual Automático por CCD: O sistema de visão opcional identifica o local de processamento e aplica compensação por software para o posicionamento da peça de trabalho. Esta função é separada da função padrão de visualização de processo por CCD.

Produtos Exibição

Perguntas Frequentes

*O sistema CCD localiza automaticamente os pontos de soldagem?
O monitoramento CCD padrão fornece visualização de processo para configuração e observação. O posicionamento visual automático e a compensação por software são funções opcionais.

*Qual espessura de barramento o laser de 6000W pode soldar?
A capacidade de soldagem depende do material do barramento, do revestimento, da espessura de cada camada, do design do terminal e do desempenho da junta necessário. Amostras representativas devem ser avaliadas para estabelecer as configurações adequadas para a conexão real.

*A máquina pode salvar programas para diferentes módulos de bateria?
Sim. O software de soldagem suporta edição de gráficos e armazenamento e recuperação de dados de processo. Os programas salvos podem ser selecionados para trabalhos recorrentes, com as configurações verificadas em relação à peça de trabalho e ao dispositivo de fixação carregados.

*Quais informações são necessárias para um orçamento personalizado?
Forneça as dimensões do módulo, o formato da célula, o layout dos terminais, os materiais e as espessuras dos barramentos, os desenhos das juntas, a produção desejada, o método de carregamento e o layout da fábrica. Inclua os requisitos para extração de fumos, posicionamento automático e integração na linha de produção.
