XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.
marca:
ACEYitem número.:
ACEY-WHW-25L-5V50mA-32CHconformidade:
CE Certifiedgarantia:
One-year warranty with lifetime supportOrdem (Moq) :
1Forma de pagamento:
T/Torigem do produto:
Chinatempo de espera:
7-35 daysCiclizador de baterias tipo moeda de mesa 5V 50mA 25L com câmara de temperatura constante
Descrição do produto

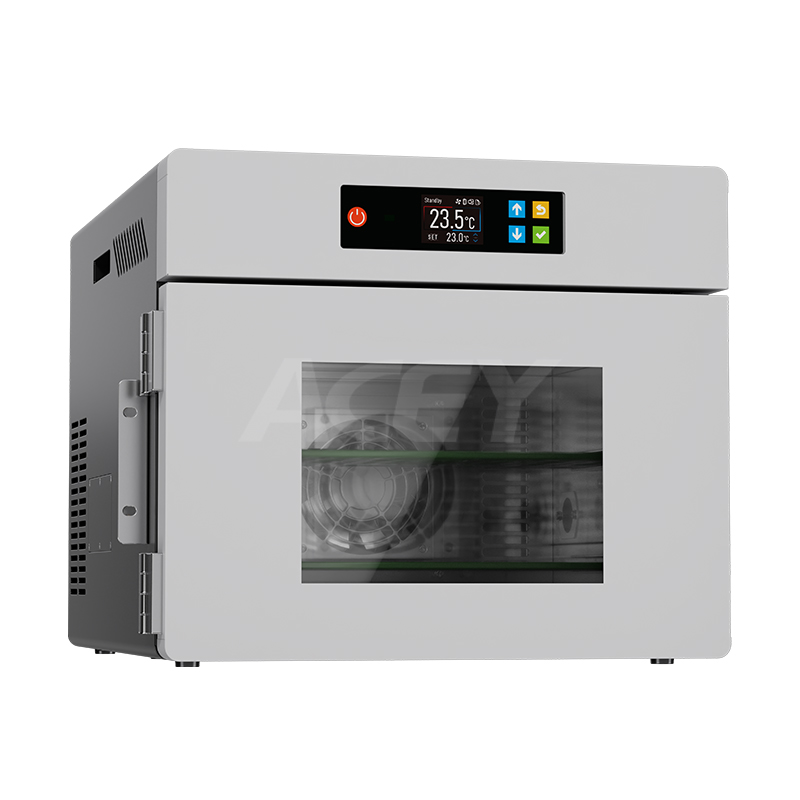

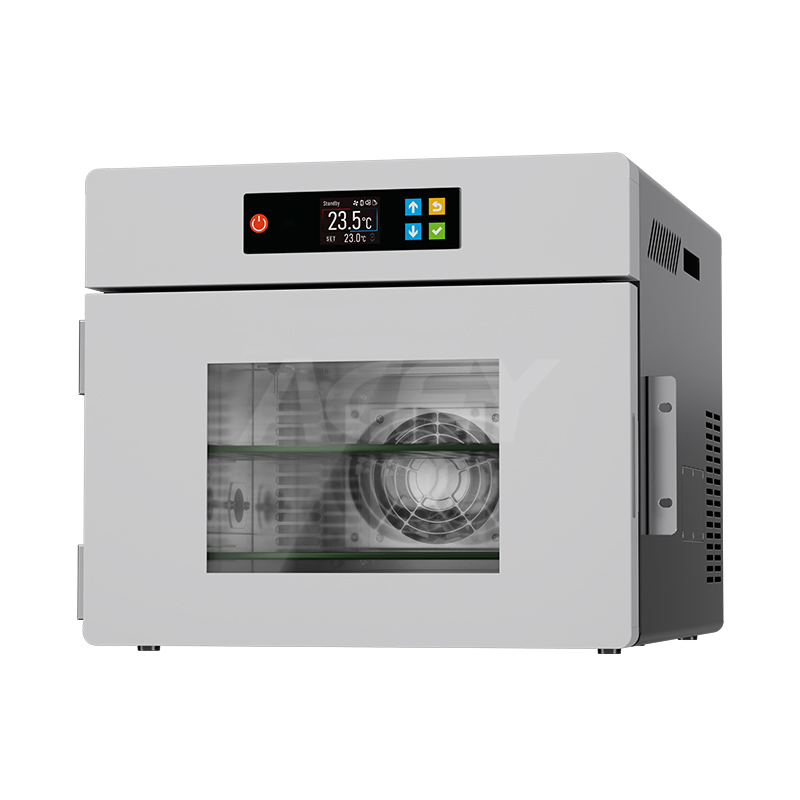

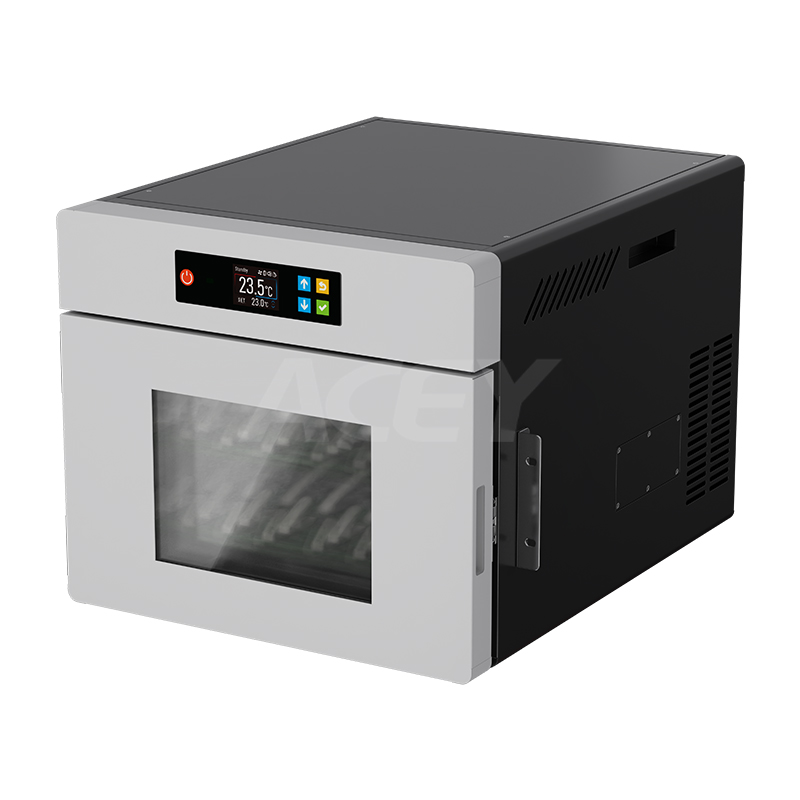

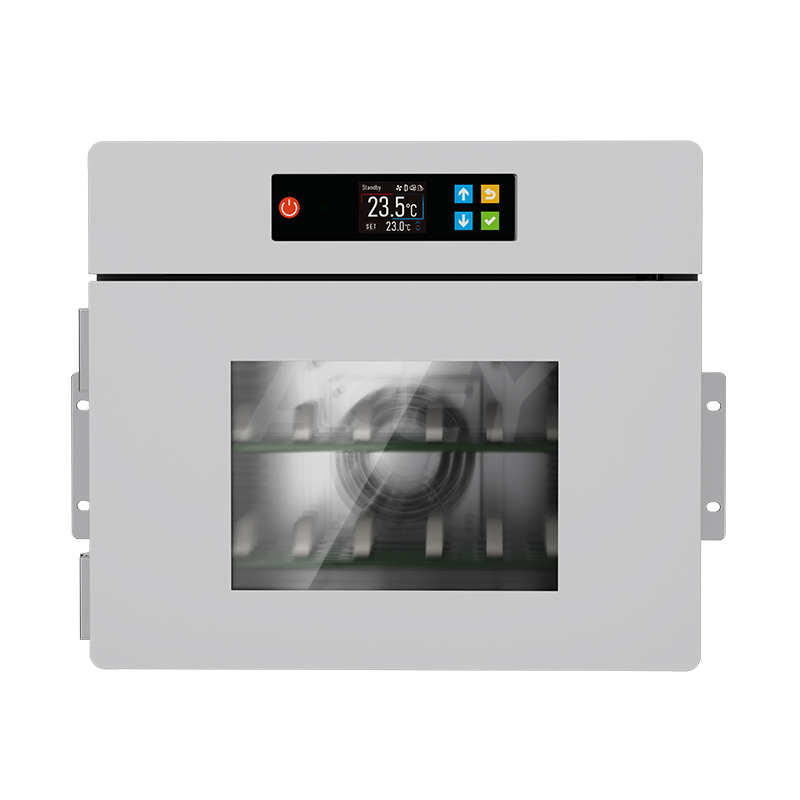

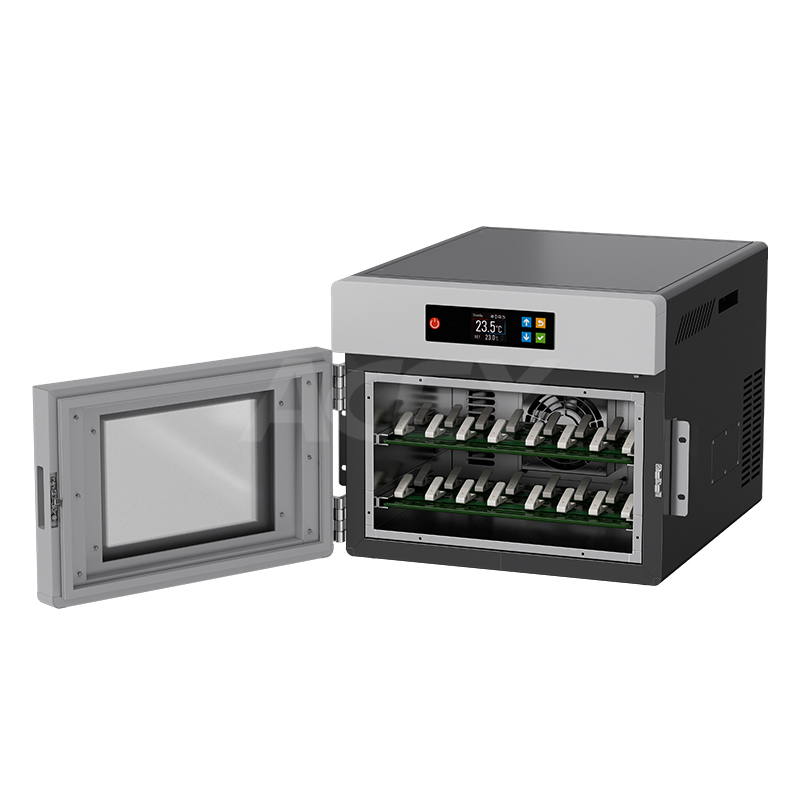

Bateria tipo moeda ACEY-WHW-25L-5V50mA-32CH
ciclador de baterias com câmara ambiental
É um sistema compacto de ciclagem de baterias que integra um testador de carga e descarga com uma câmara ambiental de 25 litros, projetada para testes de baterias tipo moeda e pequenas baterias tipo pouch sob condições de temperatura constante. Cada camada é equipada com 16 canais independentes, e a câmara suporta duas camadas, permitindo o teste simultâneo de até 32 baterias tipo moeda. As portas de teste estão dispostas nas paredes internas esquerda e direita para facilitar a conexão, e o sistema é controlado pelo software BTS, permitindo operação unificada, controle de temperatura e gerenciamento de dados em uma única plataforma.
Características de produção
Especificações do produto
| Item | Especificação |
| Volume Nominal | 25L |
| Tamanho da câmara interna | L360 × P300 × A235 mm |
| Dimensões externas | L440 × P580 × A410 mm |
| Peso | Aproximadamente 45 kg |
| Condições do ambiente de teste | Temperatura ambiente +25°C, UR ≤85%, sem amostra no interior (condição sem carga) |
| Faixa de temperatura | 15°C – 60°C |
| Flutuação de temperatura | ≤ ±0,5°C (sem carga, condição estável) |
| Desvio de temperatura | ±2,0°C (sem carga, condição estável) |
| Tempo de aquecimento | 25°C → 60°C ≤ 50 min (sem carga, média não linear) |
| Tempo de resfriamento | 25°C → 15°C ≤ 60 min (sem carga, média não linear) |
| Estrutura da Câmara |
*Material externo: Aço laminado a frio com revestimento em pó e pintura eletrostática a pó
*Material interno: aço inoxidável SUS304 *Isolamento: Espuma de poliuretano |
| Sistema de Circulação de Ar | Ventilador CC com módulo de resfriamento/aquecimento semicondutor |
| Configuração padrão |
*Porta: Vidro temperado oco com moldura
*Acessório: Placas de Conexão (2 unidades) *Iluminação: Lâmpada LED |
| Painel de controle | botões de controle sensíveis ao toque |
| Controlador | Visor digital LED + controlador com botões sensíveis ao toque |
| Método de configuração | Entrada por botão sensível ao toque |
| Método de controle | Circulação de ar forçada com controle automático de temperatura PID através de módulo de aquecimento/resfriamento semicondutor. |
| Interface de comunicação | Porta Ethernet padrão |
| Unidades de teste de baterias | Máximo de 2 unidades, totalizando 16 canais (equipamento de nível mA) |
| Computador host (controlador de nível intermediário) | 1 unidade |
| Switch de rede | 1 unidade |
| Requisitos de instalação |
Área bem ventilada
Nenhuma vibração forte por perto. Sem campo eletromagnético forte Não são permitidas substâncias ou poeira inflamáveis, explosivas ou corrosivas. |
| Condições Ambientais | 25 °C ±3 °C; UR ≤85%; Pressão atmosférica 86 kPa–106 kPa |
| Fonte de energia | CA (220±10%)V / 50Hz ou CA (110±10%)V / 60Hz, monofásico + terra de proteção |
| Consumo de energia | 0,2 kW |
| Corrente máxima | 1A (220V) ou 2A (110V) |
| Observação | Abrir a porta da câmara durante o teste pode causar flutuação de temperatura. |
| Tipo de célula aplicável | Pilhas tipo moeda (nível mA) |
| Método de posicionamento celular | Inserido pelas paredes internas esquerda e direita da câmara. |
Parâmetros do sistema de teste
| Unid | Valores | |
| Resolução | AD: 24 bits; DA: 16 bits | |
| Impedância de entrada | ≥1G Ω | |
| Tensão | Faixa de saída CV | 10mV~5V |
| tensão mínima de descarga | -5V | |
| Precisão | ± 0,02% FS | |
| Estabilidade | 0,04% de FS | |
| Atual | Faixa de saída/canal | Faixa 1: 0,1 mA; Faixa 2: 1 mA; Faixa 3: 10 mA; Faixa 4: 50 mA |
| Corrente de saída mínima | 0,2 μA | |
| Precisão | ± 0,02% FS | |
| Corrente de corte CV | Faixa1: 0,1μA; Faixa2: 1μA; Faixa3: 10μA; Faixa4: 50μA | |
| Estabilidade | 0,04% FS | |
| Poder | Potência de saída por canal | 0,25 W |
| Estabilidade | 0,08% de FS | |
| Tempo | Tempo de resposta atual | <1ms ( 10%FS~90%FS) |
| Tempo de execução da etapa | ≤ (365*24)h/passo Formato de tempo -00:00:00.000(h, m, s, ms) | |
| Registro de dados | Condições de registro de dados | Variação mínima de tensão: 10mV |
| Frequência de registro de dados | 10Hz (Intervalo mínimo de registro de dados: 100ms) | |
| Cobrar | Modos de carregamento | CC, CV, CCCV, CP |
| Condição de corte | Tensão, Corrente, Tempo, Capacidade, Energia, - ΔV | |
| Descarga | Modos de descarga | CC, CV, CCCV, CP, CR |
| Condição de corte | Tensão, Corrente, Tempo, Capacidade, Energia | |
| Pulso | Cobrar | CC, CP |
| Descarga | CC, CP | |
| largura mínima do pulso | 500ms | |
| Contagem de pulso | Até 32 | |
| Interruptor Chg e Dschg | Apoiado | |
| Condição de corte | Tensão, Tempo | |
| DCIR | Valores DCIR calculados disponíveis no BTSDA | |
| Ciclo | Ciclos máximos | 65535 |
| Número máximo de passos | 254 | |
| Ninho de bicicleta | 3 | |
| Proteção | Proteção de segurança | ● Proteção de dados em caso de falha de energia |
| ● Modo de operação offline | ||
| ● Condições de proteção definidas pelo usuário, como corrente/tensão limite superior e inferior, tempo de retardo, temperatura, etc. | ||

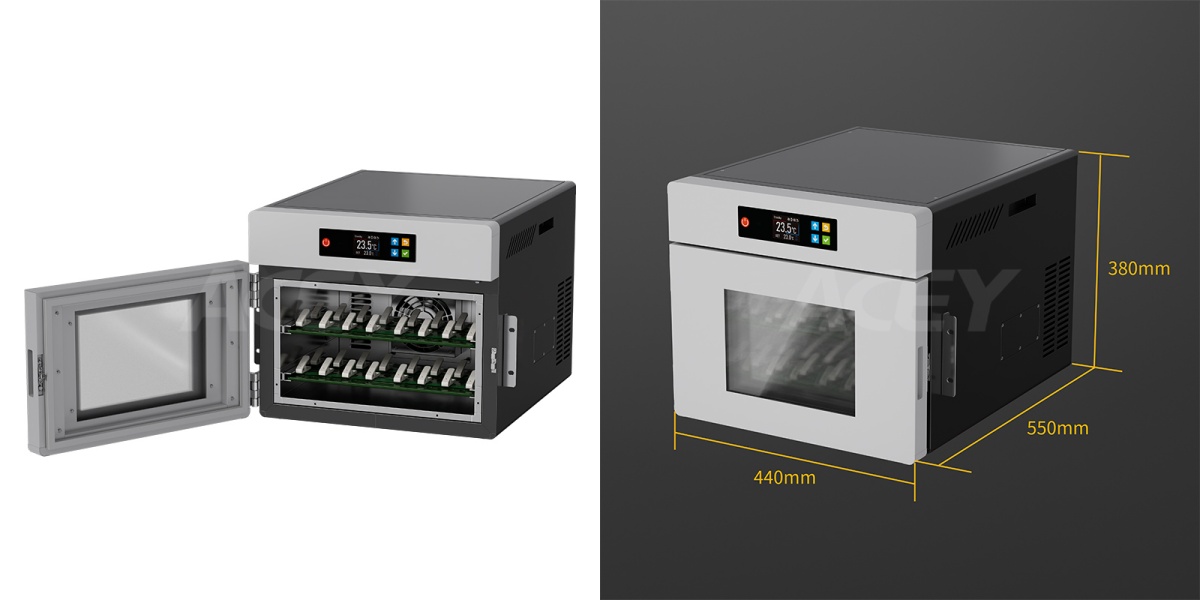

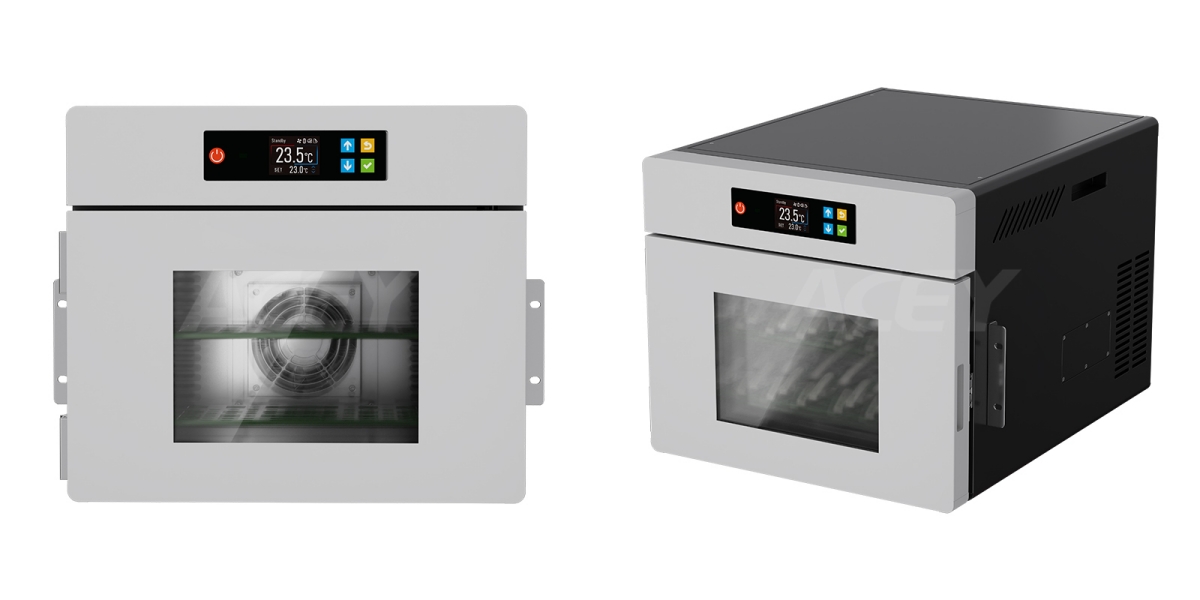

Exibição do produto
