Máquina de Solda por Ultrassom para Chicotes de Fios de 20kHz 6500W

Máquina de Solda Ultrassônica para Chicotes Elétricos de 20kHz 6500W

Descrição do Produto

A máquina de solda ultrassônica para chicotes elétricos ACEY-UWM-20-6500 junta pontas de fios por meio de vibração ultrassônica e pressão. É utilizada na produção de chicotes elétricos automotivos, fiação de módulos de bateria e outras aplicações de conexão elétrica. A máquina opera em 20kHz com uma potência nominal de 6500W, e o sonotrodo superior é adaptado ao tamanho do fio e aos requisitos da junta.

O circuito DSP e o sistema de controle digital ICS suportam amplitude ultrassônica continuamente ajustável, modos de soldagem por energia e tempo, e rastreamento automático de frequência. Os operadores podem definir e chamar parâmetros de soldagem por meio da tela sensível ao toque de 7 polegadas ao alternar entre trabalhos de soldagem validados. A proteção por senha multinível separa a operação rotineira do ajuste do processo.

A máquina utiliza acionamento pneumático e uma estrutura separada para o cabeçote de solda e o gerador para fins de instalação e manutenção. Proteção contra tensão, sobrecorrente e sobrecarga de soldagem monitoram a operação do sistema. Os resultados da soldagem podem ser emitidos por meio de um protocolo de comunicação padrão, com uma interface fornecida para integração com MES.

Características do Produto

• Sistema ultrassônico de 20kHz com potência nominal de 6500W: Configurada para as aplicações de soldagem especificadas de fio de cobre para fita na montagem de módulos de bateria.
• Parâmetros de soldagem ajustáveis: Amplitude ultrassônica continuamente ajustável, com modos de soldagem por energia e tempo para diferentes requisitos de processo.
• Chamada de parâmetros pré-configurados: Suporta múltiplos pré-ajustes de parâmetros de soldagem, permitindo que os operadores chamem configurações para trabalhos de soldagem validados.
• Controle de processo digital: O sistema ICS oferece amostragem em nível de milissegundos, verificação automática na inicialização e rastreamento automático de frequência durante a operação.
• Tela sensível ao toque de 7 polegadas: Fornece uma interface gráfica para ajuste de parâmetros, operação da máquina e exibição dos resultados da soldagem.
• Saída de dados de soldagem: Suporta saída dos resultados de soldagem por meio de um protocolo de comunicação padrão e fornece uma interface para integração com MES.
• Proteção do sistema: Inclui proteção contra sobretensão, proteção contra sobrecorrente e feedback de sobrecarga de soldagem.
• Proteção por senha multinível: Separa o acesso do operador do ajuste de parâmetros e funções de gerenciamento.

Aplicações de Soldagem de Módulos de Bateria
Esta configuração destina-se à soldagem de fios de cobre em fitas de cobre niquelado durante a montagem de módulos de bateria. As aplicações de referência incluem fios de conexão do módulo principal e fios CCS.

As dimensões da marca de solda são referências de processo para a aplicação especificada. O ferramental final e as configurações de soldagem dependem da construção do fio, espessura da fita, condição do material e espaço de soldagem disponível.

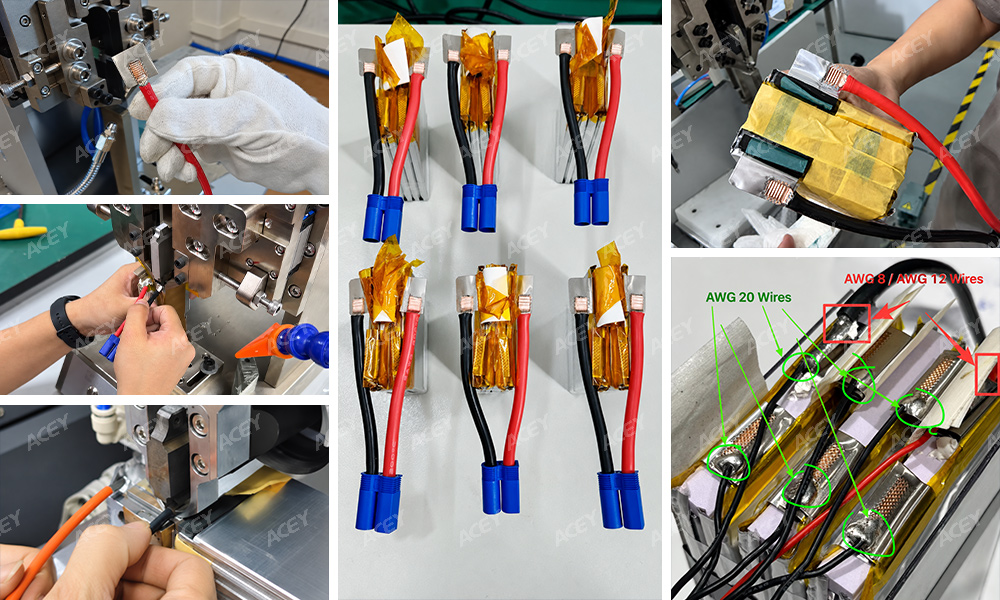

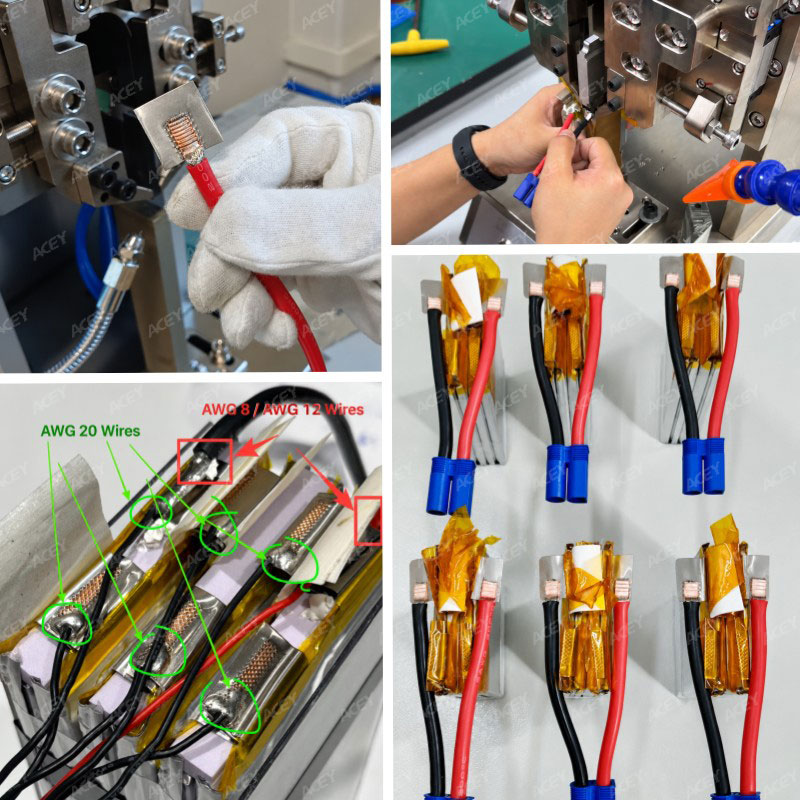

Resultados de Soldagem de Conjunto de Baterias Pouch

Especificações Técnicas

Serviço e Suporte

A ACEY oferece uma garantia de equipamento de um ano sob os termos de garantia acordados, juntamente com treinamento de operação e manutenção. O treinamento abrange a estrutura do equipamento, operação normal, manutenção de rotina, solução de problemas e procedimentos de emergência. O serviço técnico continuado está disponível após o período de garantia.

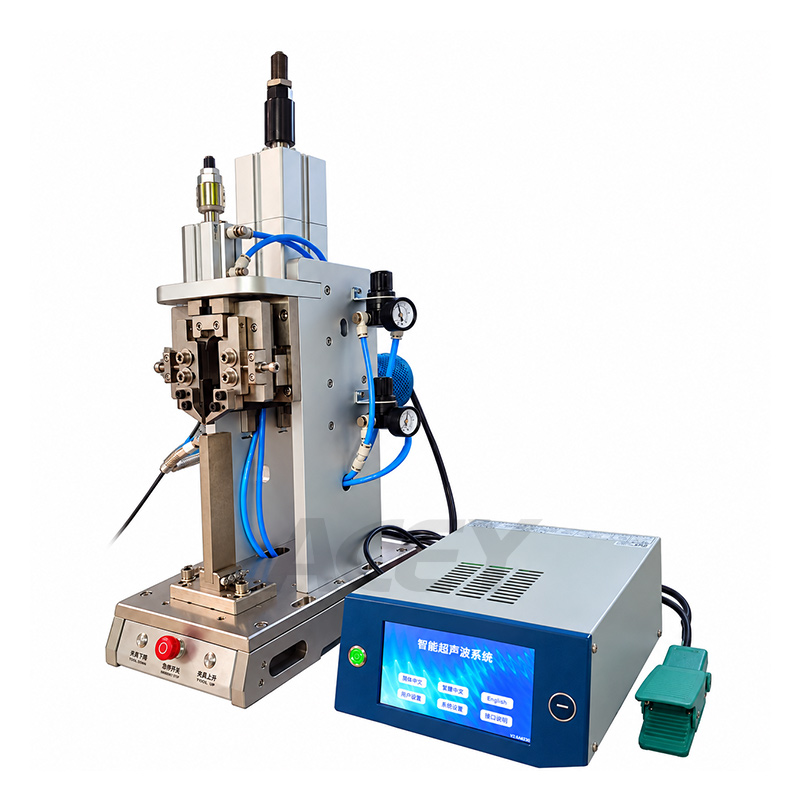

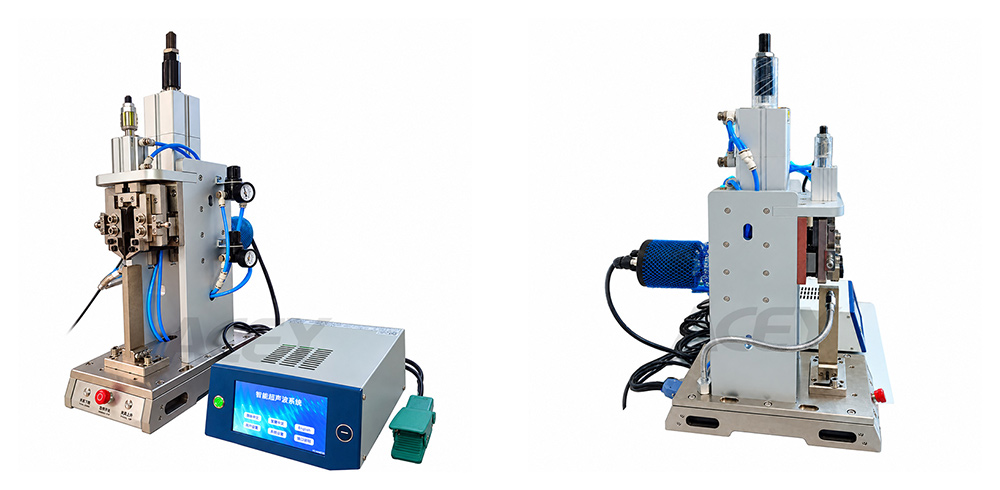

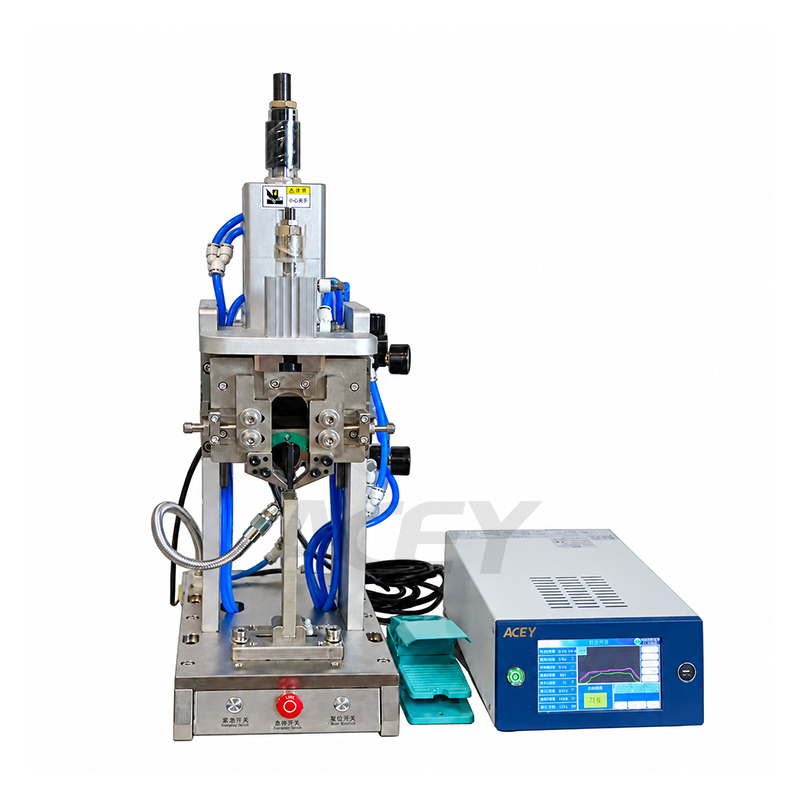

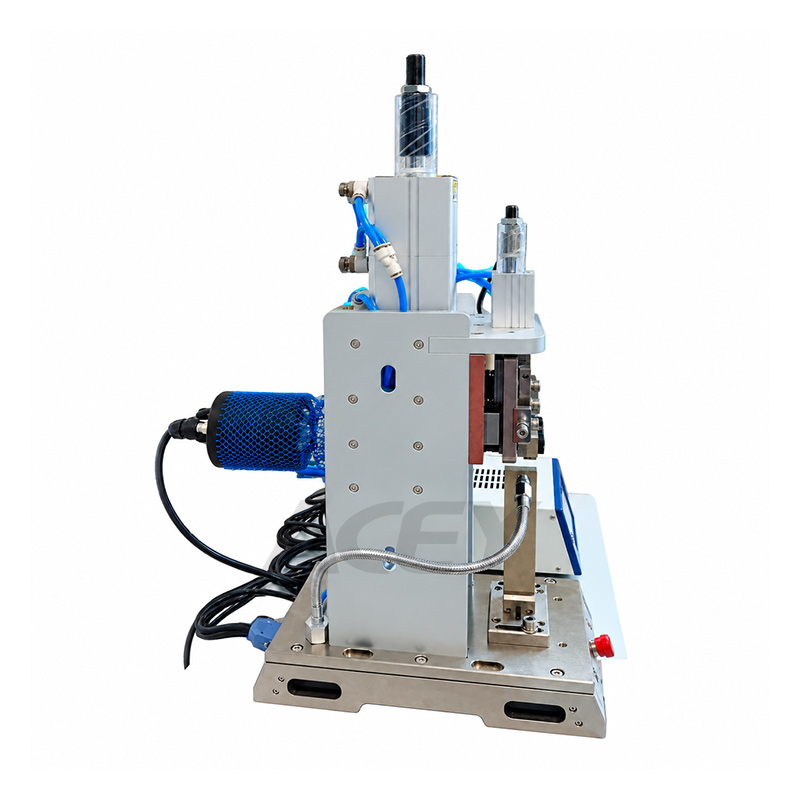

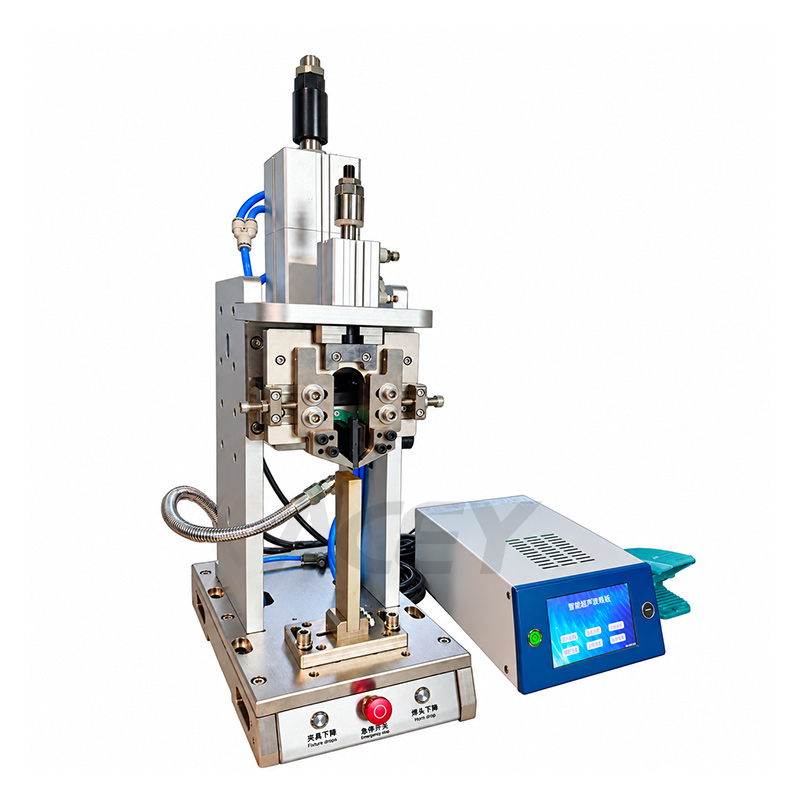

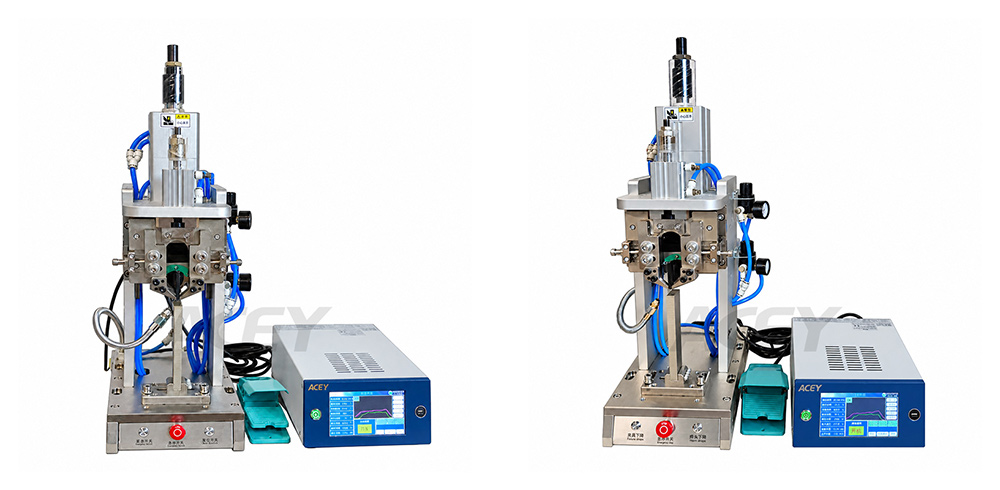

Exibição do Produto

FAQ
1. Precisamos trocar o sonotrodo de soldagem ao mudar os tamanhos de fio?
Sim. Diferentes tamanhos de fio exigem sonotrodos de soldagem superiores correspondentes. Para fios AWG 8, AWG 12 e AWG 20, é necessário um sonotrodo de soldagem superior correspondente para cada tamanho.

2. Os operadores precisam inserir os parâmetros de soldagem novamente para cada trabalho?
Não. A máquina suporta vários parâmetros de soldagem predefinidos. Uma vez que um processo tenha sido configurado e validado, os operadores podem recuperar as configurações correspondentes através da tela sensível ao toque. O ajuste de parâmetros pode ser restrito usando níveis de acesso por senha.

3. Podemos coletar os resultados da soldagem através do MES da nossa fábrica?
A máquina fornece a saída dos resultados de soldagem através de um protocolo de comunicação padrão e uma interface MES. Compartilhe seus requisitos de comunicação do MES e os campos de dados necessários para que o escopo de integração possa ser confirmado antes do pedido.
