Máquina automática de manga termoencolhível de PVC com bateria 18650 21700 26650 e tampa

Máquina automática de manga termoencolhível de PVC com bateria 18650 21700 26650 e tampa

Descrição do produto

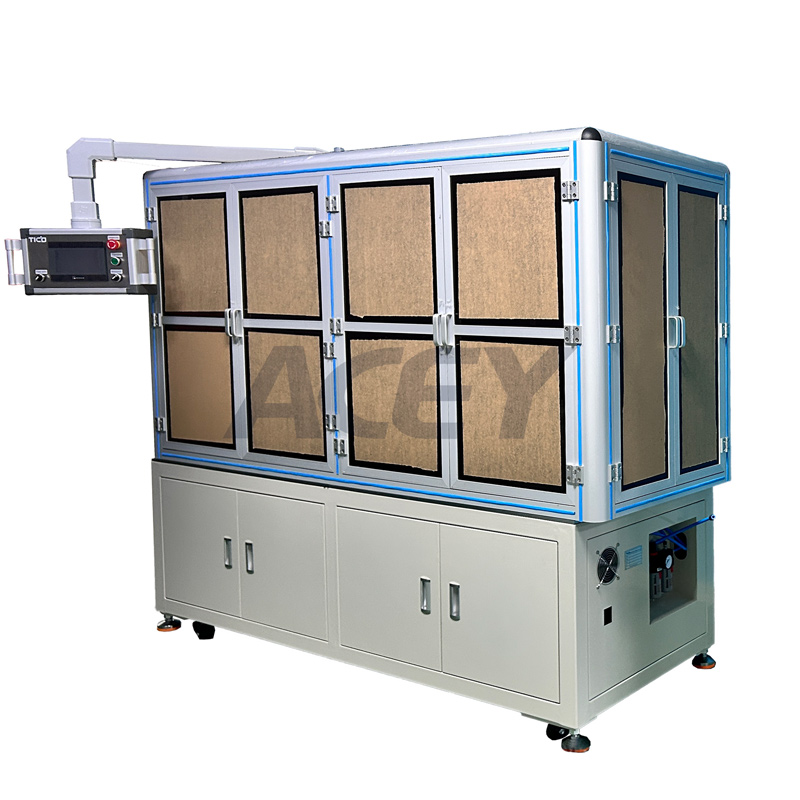

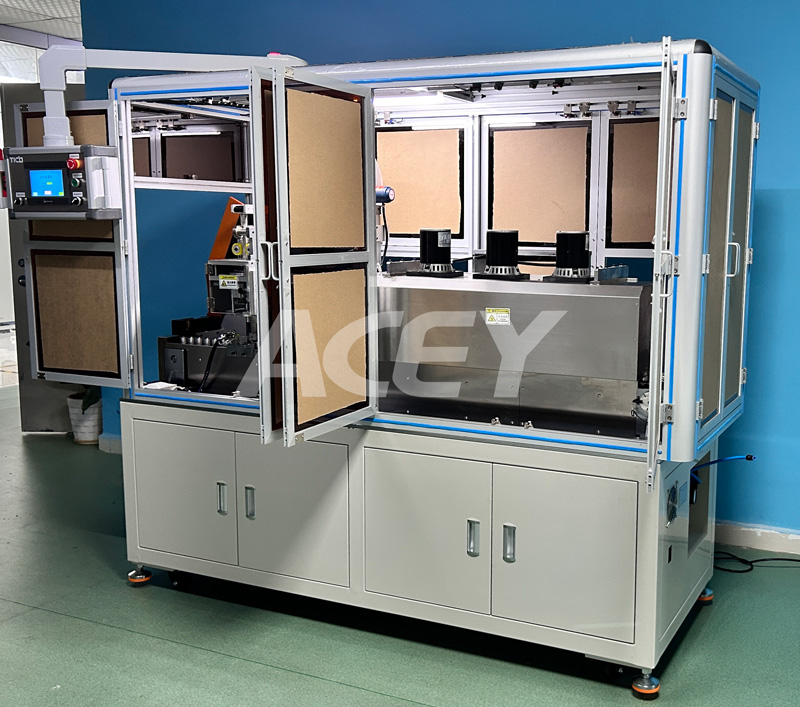

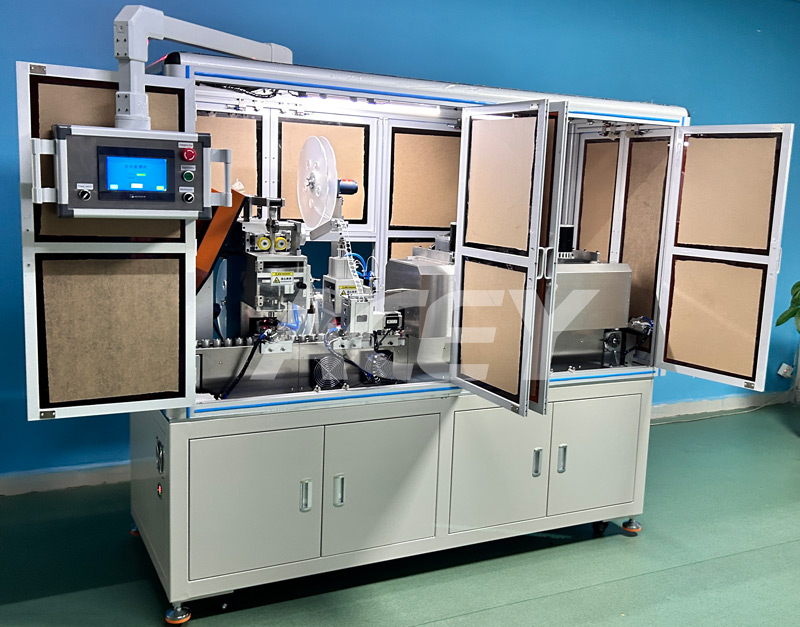

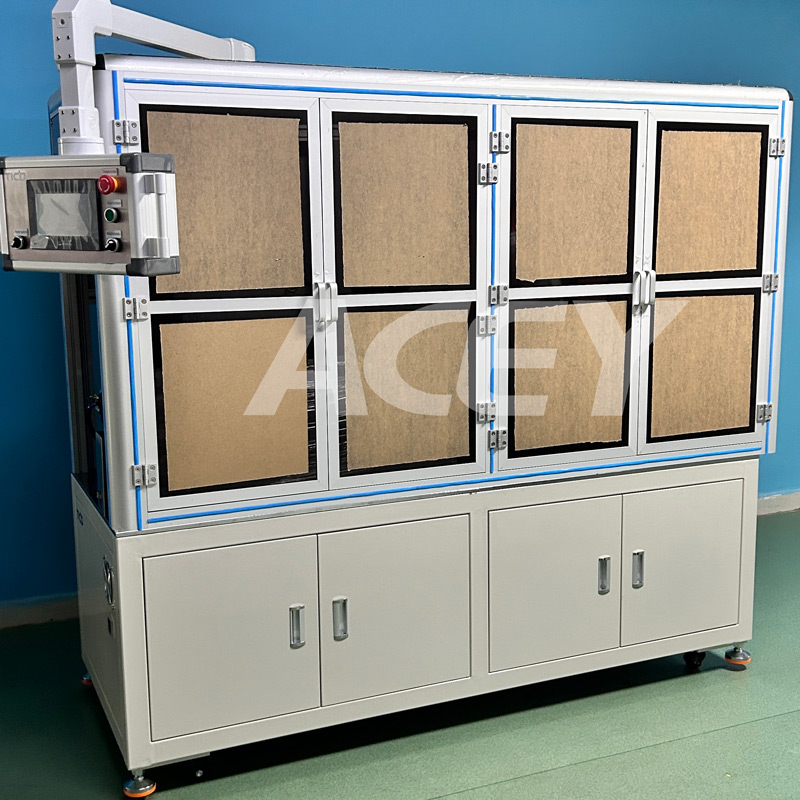

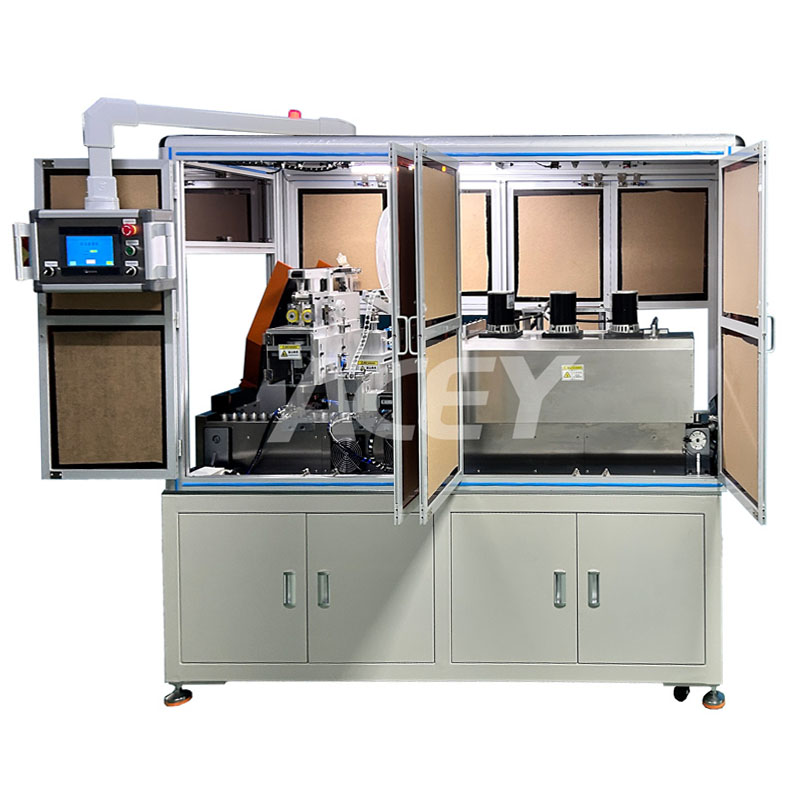

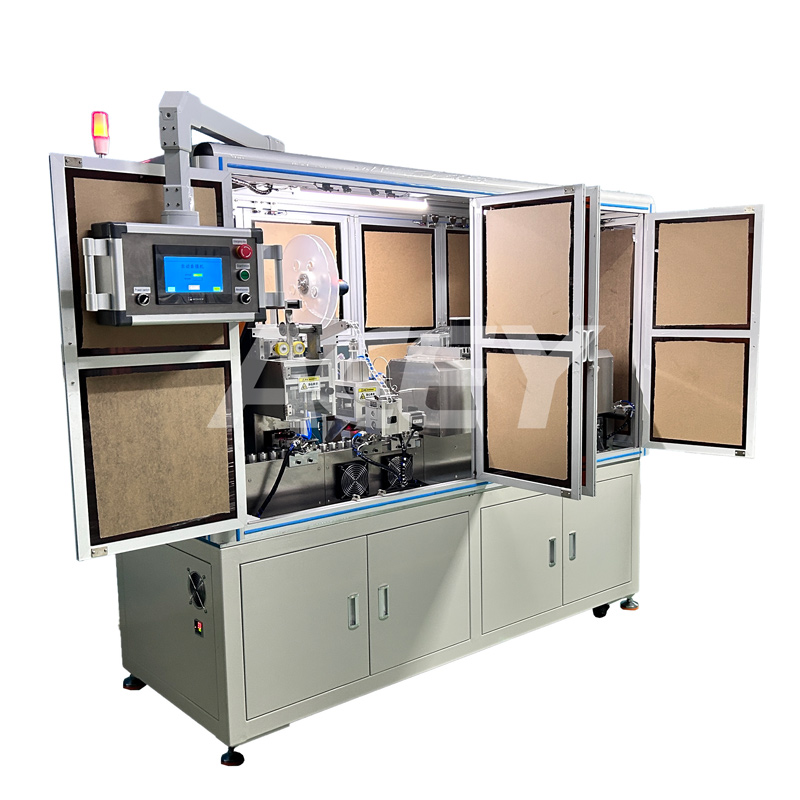

A máquina automática de encolhimento de mangas termoencolhíveis ACEY-ASM-1C com tampa de segurança é adequada para a aplicação automática de tubos termoencolhíveis em baterias de lítio AA, AAA, cilíndricas 18650, 21700, 26650 e outras com invólucro de aço. Ela aplica automaticamente mangas termoencolhíveis nas baterias por meio de um sistema de servoalimentação, perfura e insere almofadas isolantes nas mangas e, em seguida, passa as células pelo forno termoencolhível, onde podem girar para encolhimento uniforme. Posteriormente, uma estação reservada permite a marcação a jato de tinta, e as baterias prontas são descarregadas para a estação de buffer. Quando o buffer estiver cheio, as baterias são automaticamente empurradas para bandejas plásticas.

Composição do Sistema

a) Mecanismo de Carregamento Automático: As baterias são carregadas na caixa e um motor com velocidade controlada as entrega em um movimento de rolamento.
b) Transportador de materiais: os materiais são transportados por um motor de velocidade controlada e um motor de passo.

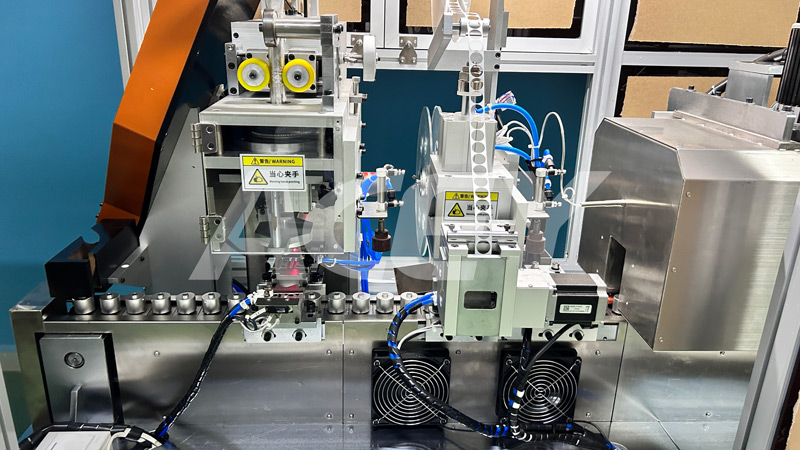

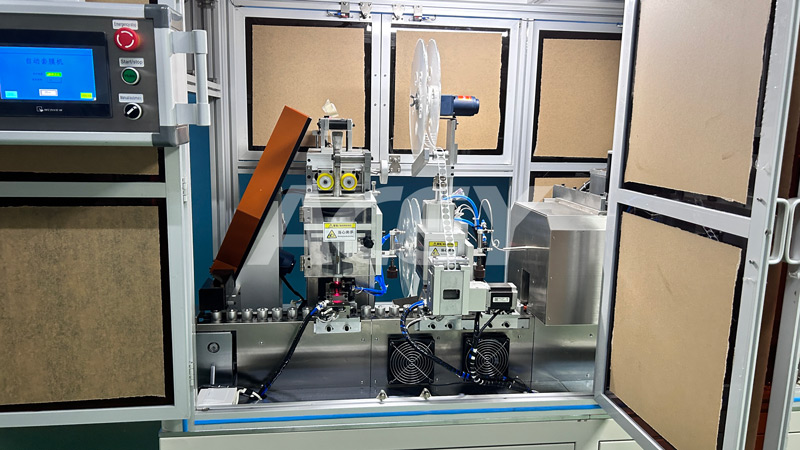

c) Conjunto de luva: composto por um servomotor e um sistema de corte, cada componente desempenha sua função específica em seu próprio local.
d) Perfuração e colocação de almofadas: perfura e insere automaticamente folhas isolantes.
e) Tubulação termoencolhível: encolhe automaticamente a tubulação a uma temperatura definida.
f) Controle elétrico: composto principalmente por um interruptor de ar, fonte de alimentação CC, CLP, sensores, relés, etc.
g) Estrutura Mecânica: Composta por perfis de alumínio, armários de chapa metálica, suportes, etc.
h) Carregamento automático da bandeja: Após a termoencolhimento, as células são tamponadas em uma linha de tamponamento e empurradas para uma bandeja de plástico. Quando a bandeja está cheia, ela sobe automaticamente e um processo manual a remove e a substitui por uma vazia.

Características
a) Mecanismo de carregamento automático para carregar caixas inteiras de baterias
b) Rack de descarga automática para descarga automática
c) Sensor fotoelétrico para detecção online (detectando a presença de baterias)
d) Memória automática para espaços vazios
e) Aplicação automática de tubos termoencolhíveis, perfuração automática de juntas isolantes, colocação de baterias, termoencolhimento automático e contagem e exibição automáticas
f) Alimentação por tubo termoencolhível servocontrolado para alta precisão de alimentação
g) Soprador de ar quente com circulação interna para ajuste automático de temperatura e diferenciais mínimos de temperatura
h) A rotação automática das baterias dentro do forno termoencolhível garante encolhimento uniforme e excelente circularidade
i) Curto tempo de permanência da bateria dentro do forno, minimizando o desempenho dos termistores PTC
j) Velocidade ajustável do transportador de bateria, permitindo ajuste flexível para diferentes velocidades
Equipado com um sensor de marca de cor, específico para laminação de filme colorido, para controlar a precisão da alimentação

Especificação

• Eficiência de produção e modelo: 50-60 peças/minuto, taxa de utilização do equipamento superior a 99% e taxa de rendimento superior a 99,5%.
• Modelos de bateria aplicáveis: Baterias cilíndricas (compatíveis com várias alturas).
• Precisão do comprimento de corte dentro de ±0,3 mm.
• Forno de ar quente com comprimento de 1000 mm, temperatura e velocidade ajustáveis (aproximadamente 165°C).
