marca:
ACEYitem número.:
ACEY-BP32-500A800Aconformidade:
CE Certifiedgarantia:
One Year warranty with lifetime supportOrdem (Moq) :
1Forma de pagamento:
T/Torigem do produto:
Chinatempo de espera:
7daysTestador BMS do Sistema de Gerenciamento de Bateria Série 1-32
Descrição do produto
Testador de placa de proteção de bateria de energia da série 1-32 com alto grau de automação, velocidade de teste rápida e alta precisão de teste. Com sobrecarga de teste, recuperação de sobrecarga, descarga excessiva, recuperação de descarga excessiva, sobrecorrente (corrente de sobrecarga e corrente de descarga excessiva), resistência interna, autoconsumo, proteção contra curto-circuito, tempo de proteção contra sobrecarga, tempo de proteção contra sobrecorrente, tempo de proteção contra sobrecarga, corrente de equalização, tensão de equalização , 13 desempenho.
Pode atender às baterias ternárias de lítio do mercado atual, baterias de fosfato de ferro de lítio e teste de placa de proteção de bateria de ácido cobalto, com baterias ternárias de lítio, baterias de ferro de lítio e função de troca de engrenagem de teste de bateria de ácido cobalto.
O instrumento requer conexão a um computador, os requisitos de configuração de hardware do computador para computadores de escritório em geral podem ser, o sistema geralmente requer sistema XP, o instrumento e o computador usando interface 232 padrão da indústria.
Parâmetro
1. Requisitos de energia de entrada: 180 ~ 240V 50/60HZ, potência: 5000W
2. O acesso do equipamento aos requisitos de energia do uso doméstico de corrente alternada de 220V/50HZ permite flutuações na faixa de 10% ou menos.
3. Tensão de carga e descarga: 5000mV ~ 160.000mV
4. O equipamento pode ser usado para detectar e definir a faixa de tensão ao carregar ou descarregar.
5. Precisão de corrente: ±(0,1%FS+0,1%RD)
6. Quando o dispositivo detecta ou define a corrente, a faixa de erro, ou seja, 0,1% da escala total mais 0,1% do erro de leitura
7. Precisão de tensão: ± (0,1%FS+0,1%RD)
8. Equipamento na detecção ou ajuste de tensão, a faixa de erro, ou seja, 0,1% da escala completa mais erro de leitura de 0,1%.
9. Resolução de corrente: 1mA, a menor unidade usada pelo dispositivo ao detectar ou definir a corrente.
10. Resolução de tensão: 1mV, a menor unidade usada quando o dispositivo detecta ou define a tensão.
11. Ciclo: tempos de ciclo: 1~9999 vezes
12. Usando a programação, o número de vezes que o dispositivo executa um ciclo ininterrupto dos vários indicadores da placa de proteção.
13. Rastreamento de log
14. Com função de log, incluindo o teste de todo o processo de registros de operação, registros de exceção, podem ser usados para testar o processo de rastreamento.
15. Processamento de dados, interface homem-máquina
16. Dados de teste são salvos em arquivo EXCEL.
17. A interface RS232 é usada para a interface entre o dispositivo e o computador superior, o que pode garantir estabilidade e aquisição de dados em tempo real.
18. Calibração de precisão / calibração de software
19 com uma função de início de varredura
20. Conexão do sistema MES
funções de teste
Não. | Função | Faixa de ajuste | Precisão de teste | Unidade |
1 | Autoconsumo de seção única | 0--500 | ±0,1 | uA |
2 | Autoconsumo | 0--5000 | ±1 | uA |
3 | Tensão de proteção contra sobrecarga | 500--5000 | ±1 | mV |
4 | Tensão de liberação de proteção contra sobrecarga | 500--5000 | ±1 | mV |
5 | Tempo de atraso da proteção contra sobrecarga | 0--10000 | ±1 | EM |
6 | Tensão de proteção contra descarga excessiva | 500--5000 | ±1 | mV |
7 | Tensão de liberação de proteção contra descarga excessiva | 500--5000 | ±1 | mV |
8 | Tempo de atraso da proteção de tensão de sobrecarga | 0--10000 | ±1 | EM |
9 | Valor de proteção atual de sobrecarga | 0,1--500 | ±0,01 | A |
10 | Tempo de atraso de proteção de corrente de sobrecarga | 0--20000 | ±1 | EM |
11 | Valor de proteção atual de sobrecarga | 0,1--800 | ±0,01 | A |
12 | Sobre o tempo de atraso da proteção de corrente de descarga | 0,1--20000 | ±1 | EM |
13 | Equalização da tensão de abertura | 500--5000 | ±1 | mV |
14 | Corrente de Equalização | 1--500 | ±1 | mA |
15 | Corrente de carregamento de envelhecimento | 0,1--200 | ±0,01 | A |
16 | Corrente de Envelhecimento de Descarga | 0,1--200 | ±0,01 | A |
17 | Tempo de envelhecimento de carregamento | 0--30 | ±1 | S |
18 | Tempo de envelhecimento atual de descarga | 0--60 | ±1 | S |
19 | Diferença de autoconsumo de seção única | 0-500 | ±0,1 | uA |
20 | Resistência | 0-999 | ±1 | mΏ |
21 | Tempo de proteção contra curto-circuito | 0--5000 | ±1 | nós |
22 | Carregamento de tensão de envelhecimento | 500--5000 | ±1 | mV |
23 | Tensão de envelhecimento de descarga única | 500--5000 | ±1 | mV |
24 | Voltagem de circuito aberto | 102000 | ±1 | mV |
25 | Número de simulações de tensão | 32 | 0 | PCS |
Outros parâmetros técnicos
Item | Descrição do parâmetro |
Faixa de Medição de Corrente de Consumo | 1 ~ 5000uA |
Resolução atual de consumo | 0,1uA |
Resistência | Resistência interna AC: 0-999mr |
Resolução do tempo de proteção: | tempo de proteção contra sobrecorrente: 0-999ms; tempo de proteção contra curto-circuito: 0-999us |
Saída de tensão de sinal de 1 canal: | 500~5000mV |
bits AD/DA | AD: 16 bits DA: 16 bits |
Modo de descarga | modo CC |
32 núcleos analógicos | Entrada/saída 500~5000mV, precisão de tensão ±0,1% |
taxa de comunicação | Comunicação SBS de 2 vias, taxa de comunicação 10~100Kbps |
Outro | Amostragem de tensão unidirecional, 0~5000mV, precisão: ±0,1% |
função de proteção | Parâmetros de proteção global (incluindo proteção de conexão reversa, proteção de limite inferior de tensão, proteção de limite superior de tensão, proteção de limite superior atual), parâmetros de proteção de carga CC (proteção de tendência de tensão anormal, proteção de flutuação de corrente de carga anormal, proteção de flutuação de tensão anormal), proteção de descarga CC parâmetros (incluindo proteção de tendência de tensão anormal, proteção de flutuação de corrente de descarga anormal, proteção de flutuação de tensão anormal) |
Comunicação | A interface do dispositivo adota interface RS232/DB9, e a taxa de comunicação é 38400, o que pode garantir a estabilidade e aquisição de dados em tempo real. Todas as portas de comunicação do dispositivo são isoladas e possuem projeto de proteção contra raios. |
estrutura do circuito | Estrutura modular, peças de reposição disponíveis, peças de reposição para substituição e manutenção oportunas. |
Organização de equipamentos | Estrutura do armário dividido |
nível de segurança | Em conformidade com os requisitos EN60950 e GB4943. |
Barulho | Ruído de teste de acordo com o método IEC62040-3, ruído inferior a 70dBA. |
O medidor de nível de som usado deve atender aos requisitos da IEC804 Tipo I e a precisão deve ser superior a ± 0,5 dB. | |
Grau de proteção | IP20 |
cor do armário | Cinzento / branco |
cor do armário | Cinzento / branco |
Proteção contra raios | Alcance o requisito de proteção contra raios de 2 pólos de GB17626. |
Resfriamento | Resfriamento de ar forçado, saída de ar e entrada de ar para manter pelo menos 20 cm de espaço |
Tensão de pulso inicial | A tensão de pulso máxima permitida no momento do teste do equipamento e início do processo é ≤ (número definido de strings de teste * tensão definida da unidade única)*110%, T≤500uS; |
Corrente de pulso inicial | A corrente de pulso máxima permitida no momento do teste do equipamento e início do processo de teste de sobrecorrente é ≤ (número definido de strings de teste * tensão unitária definida * 110%, T ≤ 500uS); T ≤ 1mS; |
Método de fiação | Adote um método confiável de crimpagem de molas, desmontagem e substituição flexíveis. |

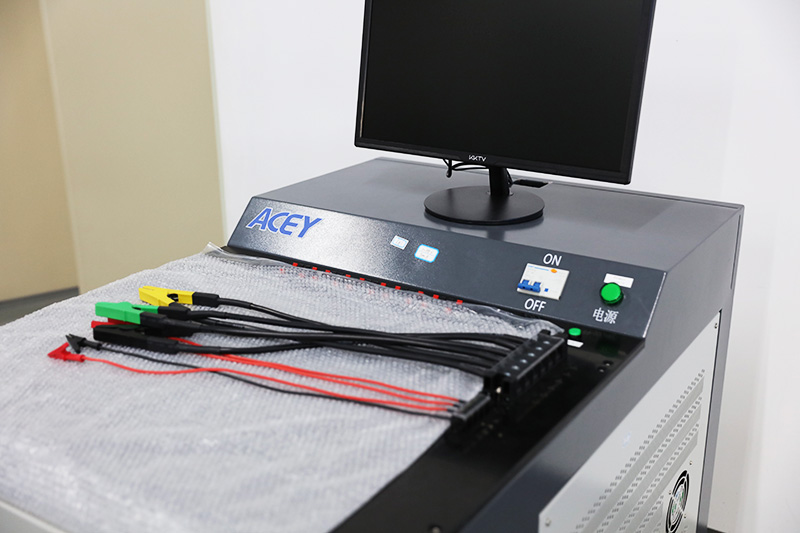

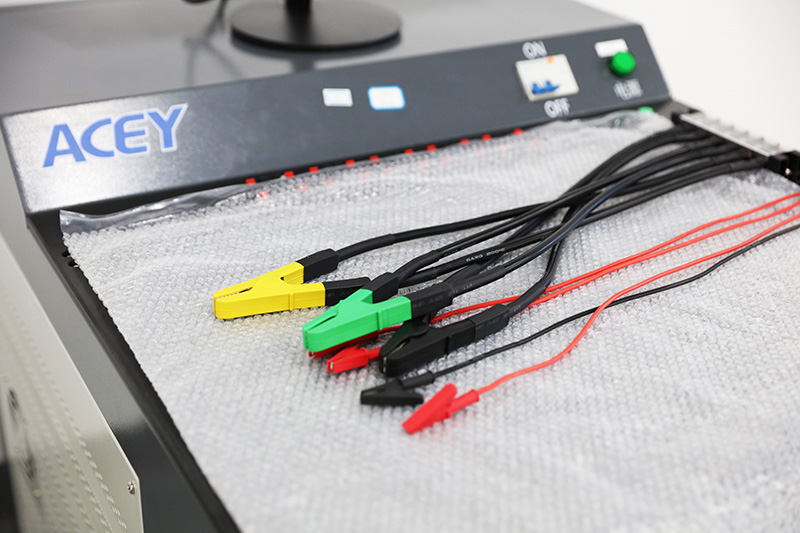

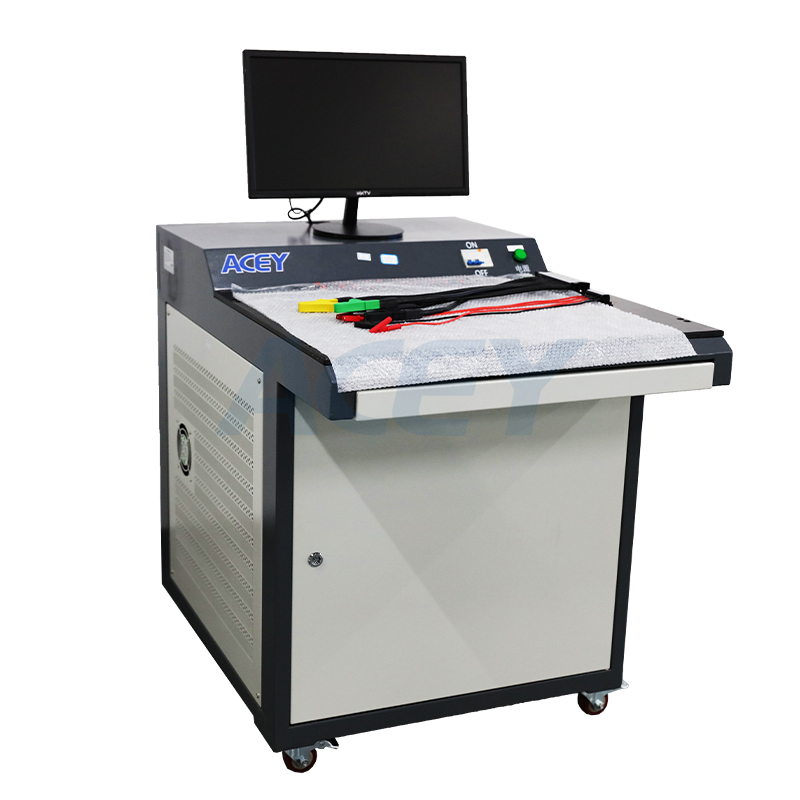

Exibição do produto
