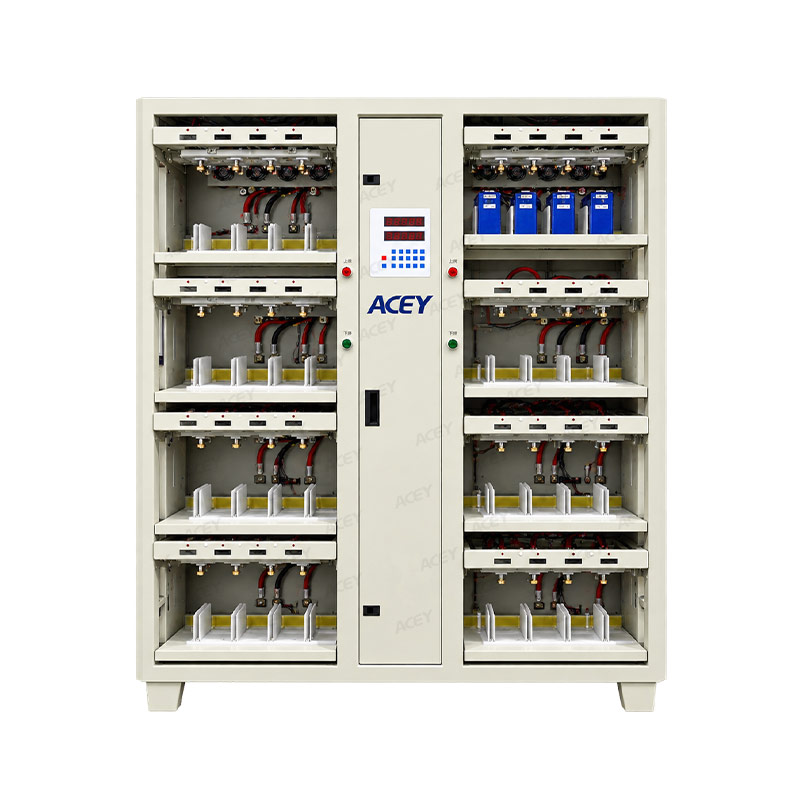

A máquina de formação e classificação de capacidade de bateria prismática de 32 canais ACEY-BCT5200-32P 5V 200A foi projetada para formação de bateria de lítio, teste de carga e descarga, classificação de capacidade, triagem de células e gerenciamento de dados de produção.
Cada canal de bateria opera de forma independente com seu próprio circuito de controle de corrente constante e tensão constante. O sistema suporta até 200A de corrente de carga e descarga, medição a quatro fios, processos de teste programáveis, leitura de código de barras, classificação de capacidade, análise de dados, calibração automática e integração com MES.
marca:
ACEYitem número.:
ACEY-BCT5200-32Pconformidade:
CE Certifiedgarantia:
One-year warranty with lifetime supportOrdem (Moq) :
1Forma de pagamento:
T/Torigem do produto:
Chinatempo de espera:
7-35 daysMáquina de Formação e Classificação de Capacidade de Baterias Prismáticas de 5V 200A
Descrição do Produto

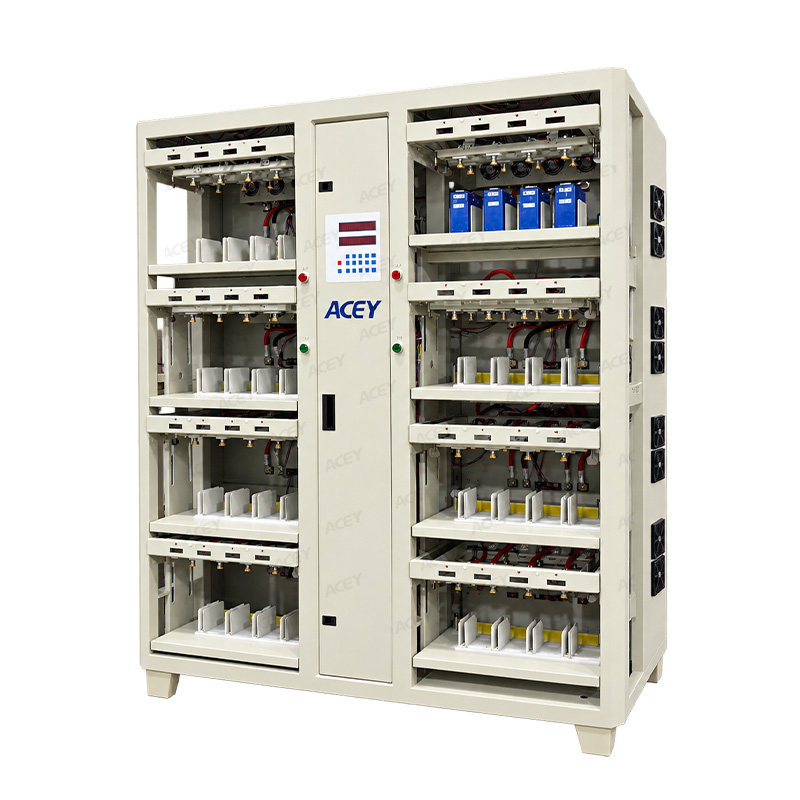

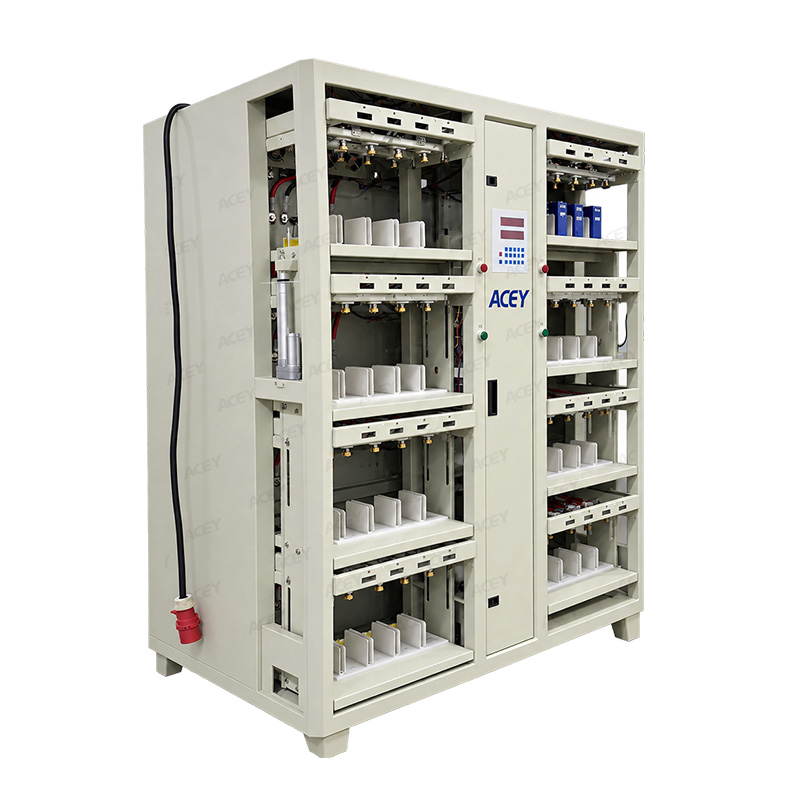

A máquina de formação e classificação de capacidade de baterias ACEY-BCT5200-32P foi projetada para os processos de formação e classificação de capacidade de células de bateria de íon-lítio prismáticas.
O equipamento mede parâmetros principais, como tensão e capacidade da bateria durante o carregamento e descarregamento, e então usa os resultados dos testes para classificação da bateria, análise de dados, armazenamento e compartilhamento de dados de produção. Cada canal de bateria é controlado de forma independente e equipado com uma fonte individual de corrente constante e tensão constante, permitindo que diferentes canais operem sem interferir uns nos outros.
O sistema pode ser controlado por meio de software de computador ou operado através do painel de controle do equipamento. Durante o teste, a tensão da bateria, corrente, tempo, capacidade, status operacional e condições anormais podem ser exibidos em tempo real.
Uma interface de teste de quatro fios é usada para medição elétrica precisa, enquanto o design modular do sistema facilita a manutenção do equipamento.
Principais Características

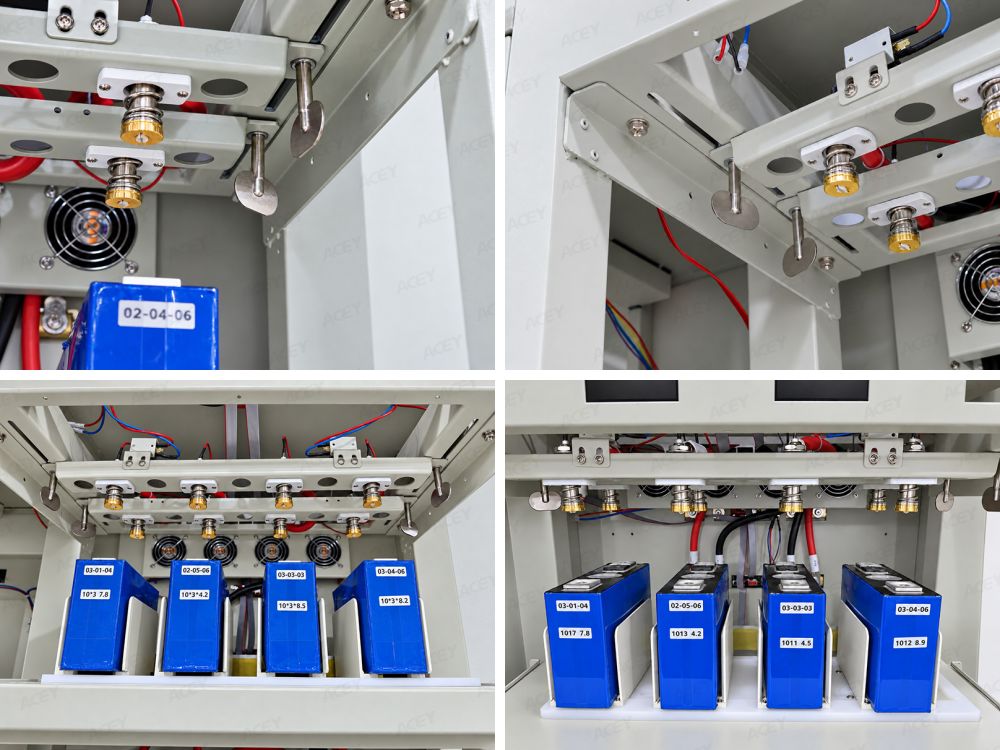

Tamanho de Célula de Bateria Prismática Compatível
Máquina de classificação de células de íon-lítio ACEY-BCT5200-32P foi projetada para células de bateria prismáticas dentro da seguinte faixa dimensional:
| Parâmetro | Faixa Compatível |
| Comprimento da Célula | 80–330 mm |
| Espessura da Célula | 15–92 mm |
| Altura da Célula | 80–230 mm |
| Distância do Terminal | 40–250 mm |
| Tipo de Fixação | Grampo de cabeça chata |
| Espaçamento da Fixação | 100 mm |
| Método de Carregamento | Carregamento manual de células + elevação motorizada |
Princípio de funcionamento de realimentação de energia
A máquina de carga e descarga de bateria de lítio ACEY-BCT5200-32P utiliza uma estrutura de conversão de energia bidirecional para carga e descarga de bateria.
Durante a carga da bateria, a energia CA é convertida em energia CC através da fonte de alimentação bidirecional, e o módulo de controle de corrente constante realiza a carga e a medição da bateria.
Durante a descarga da bateria, o processo opera de forma inversa. A energia da bateria descarregada é convertida de CC para CA através do sistema de conversão de energia bidirecional e pode ser realimentada no sistema de distribuição de energia CA.
Este design de realimentação de energia permite que a energia da bateria descarregada seja reutilizada em vez de simplesmente dissipada durante o processo de teste.
Especificações técnicas
| Item | Especificação |
| Modelo | ACEY-BCT5200-32P |
| Tipo de produto | Máquina de formação e classificação de capacidade de bateria prismática |
| Número de canais | 32 canais |
| Faixa de medição de tensão | CC 0–4,95V |
| Faixa de tensão de carga | CC 0–4,5V |
| Faixa de tensão de descarga | CC 4,5–2V |
| Faixa de tensão constante | CC 2–4,5V |
| Faixa de corrente de carga | CC 400mA–200A |
| Faixa de corrente de descarga | CC 400mA–200A |
| Precisão de tensão | ±(0,5‰ da leitura + 0,5‰ da escala completa) |
| Resolução de controle de tensão | 1mV |
| Resolução de amostragem de tensão | 1mV |
| Precisão de corrente | ±(0,5‰ da leitura + 0,5‰ da escala completa) |
| Resolução de controle de corrente | 1mA |
| Resolução de amostragem de corrente | 1mA |
| Tempo de subida de corrente | ≤50ms com 90% de carga |
| Tempo de início do canal | ≤50ms com 90% de carga |
| Dispositivo de fixação | Grampo de cabeça chata |
| Espaçamento do dispositivo de fixação | 100mm |
| Fonte de alimentação | Trifásico AC480V ±10%, 50Hz |
| Fator de potência | 0,99 com carga total |
| Harmônicas de corrente | |
| Eficiência de carregamento | ≥80% |
| Eficiência de descarregamento | ≥70% |
| Consumo de energia em funcionamento | ≤37,6kW |
| Taxa de falha do equipamento | |
| Método de resfriamento | Entrada de ar natural, exaustão ascendente |
| Indicador de status | Luz de status de três cores |
| Comunicação | RS485 / TCP |
| Método de calibração | Calibração automática por software |
| Intervalo de calibração | 180–360 dias |
| RFID | Opcional |
| Conexão MES | Suportado |
Aplicações
A máquina de formação e classificação de capacidade de bateria ACEY-BCT5200-32P 5V 200A pode ser usada para:
Detalhes do produto
Perguntas frequentes
*Para que serve a máquina de classificação de capacidade de bateria prismática ACEY-BCT5200-32P?
A ACEY-BCT5200-32P foi projetada para formação de bateria, teste de carga e descarga, teste de capacidade, classificação e categorização de desempenho de células de bateria de íon-lítio prismáticas.
*Quantas células de bateria a ACEY-BCT5200-32P pode testar ao mesmo tempo?
A máquina possui 32 canais de teste independentes, e cada canal possui controle independente de corrente constante e tensão constante.
*Qual é a corrente máxima de carga e descarga?
A ACEY-BCT5200-32P suporta correntes de carga e descarga de 400mA a 200A, com uma faixa de medição de tensão de DC 0–4,95V.
