- Conhecimento básico de recipientes de armazenamento de energia
Os sistemas de armazenamento de energia em baterias são divididos principalmente em: armazenamento de energia em contêineres, armazenamento de energia industrial e comercial, armazenamento de energia residencial e armazenamento de energia portátil, entre os quais o armazenamento em contêineres ocupa uma posição de destaque. Os contêineres são muito adequados para a integração de sistemas de armazenamento de energia em baterias devido às suas vantagens, como instalação e transporte convenientes, boa durabilidade e alta resistência.
Esta edição apresentará em detalhes o conhecimento básico sobre as especificações e dimensões de contêineres de armazenamento de energia, métodos de transporte, significados de códigos, níveis de proteção, níveis anticorrosivos e certificação de sociedades classificadoras.
01
Visão geral das especificações e dimensões dos recipientes de armazenamento de energia

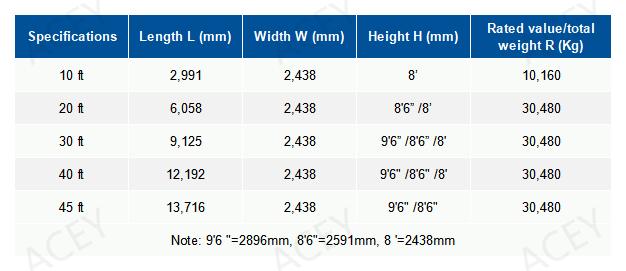

A norma internacional ISO 668 especifica as especificações e dimensões dos contêineres, variando de 3 a 13 metros, e tamanhos ainda maiores, como 14,5 metros, 16 metros e 18 metros, estão disponíveis. Entre eles, 6 e 12 metros são usados principalmente para sistemas de armazenamento de energia. Atualmente, os sistemas de armazenamento de energia de 5 MWh são os principais produtos no mercado, e a maioria deles utiliza contêineres de 6 metros.

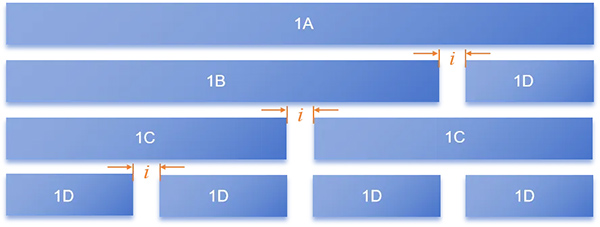

Os contêineres da série 1 da norma ISO668-2020 podem ser divididos em quatro categorias: A, B, C e D em termos de dimensões externas. A relação entre o diagrama esquemático e as dimensões específicas é a seguinte:
Tipo 1A: 40 pés (12 192 mm);
Tipo 1B: 30 pés (9 125 mm);
Tipo 1C: 20 pés (6.058 mm);
Tipo 1D: 10 pés (2 991 mm);
i (espaçamento) = 3 pol (76 mm).
• 1A = 1B + 1D + i = 9125 mm + 2991 mm + 76 mm = 12192 mm;
• 1B = 3D + 2i = 3 × 2991 mm + 2 × 76 mm = 8 973 mm + 152 mm = 9125 mm;
• 1C = 2D + i = 2 × 2991 mm + 76 mm = 6 058 mm.
02 Principais Modos de Transporte de Contêineres de Armazenamento de Energia
O transporte de contêineres apresenta grandes vantagens. Pode expandir unidades de grupo, melhorar a eficiência de carga e descarga e reduzir a intensidade de mão de obra; encurtar o tempo de trânsito das mercadorias e reduzir os custos logísticos; simplificar a embalagem e economizar nos custos de transporte e embalagem das mercadorias.
Os principais modos de transporte de contêineres de armazenamento de energia são: transporte rodoviário, transporte ferroviário e transporte aquaviário.
Transporte rodoviário
: adequado para transporte de média e curta distância, com as vantagens de flexibilidade, carga e descarga convenientes, transporte porta a porta e pode responder rapidamente às necessidades de implantação de contêineres de armazenamento de energia em diferentes locais do projeto.
Transporte ferroviário
: adequado para transporte de longa distância e em larga escala, com custos relativamente baixos e menos afetado pelas condições naturais durante o transporte, operação relativamente estável e pode transportar contêineres de armazenamento de energia para locais de uso distantes ou grandes centros logísticos em um curto espaço de tempo.
Transporte aquático
: Para o transporte de contêineres de armazenamento de energia em longa distância e em larga escala, especialmente no transporte transfronteiriço no comércio internacional, o transporte aquaviário é um dos modais importantes. Ele pode aproveitar ao máximo a capacidade de carga de grandes navios e reduzir os custos unitários de transporte, mas o tempo de transporte é relativamente longo e é mais claramente limitado por fatores como instalações portuárias e condições climáticas e marítimas.
03 Significado do Código do Recipiente de Armazenamento de Energia

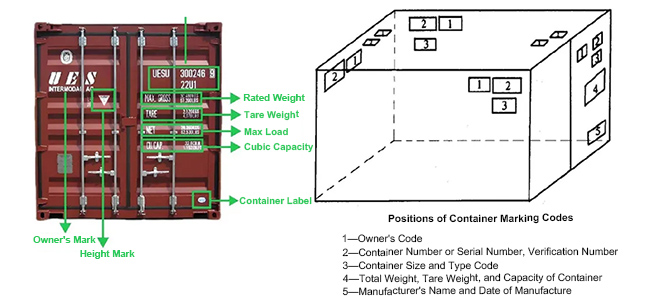

Para facilitar a gestão do transporte de contêineres, a ISO790-73 estipula sua "marca obrigatória", "marca opcional" e marca de aprovação.
O
marca de identificação
consiste principalmente no código do proprietário do contêiner (UES), código de identificação do equipamento (U/J/Z), número de sequência do contêiner (300246), código de verificação (9), etc.
O
código do tipo de contêiner

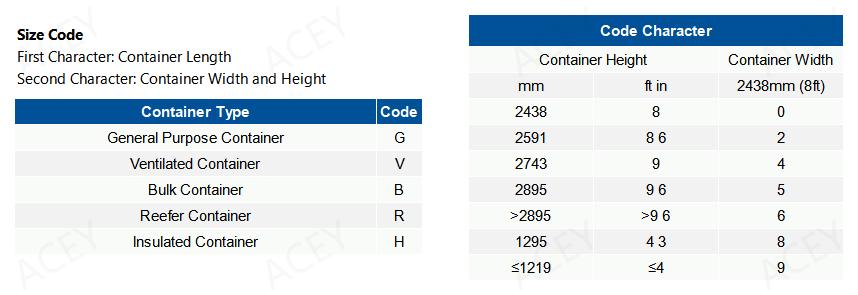

consiste em dois caracteres, o primeiro caractere indica o tipo de contêiner; o segundo caractere indica as características de um determinado tipo de contêiner.
O
código de tamanho
também consiste em dois caracteres, o primeiro caractere indica o comprimento do contêiner; o segundo caractere indica a largura e a altura do contêiner.
MAX.GR. (MAX BRUTO) indica o
peso bruto
do contêiner: 30480KG significa 30480 quilogramas, 67200LB significa 67200 libras.
TARA indica a
peso morto
do contêiner: 2290KG significa 2290 quilogramas, 5050LB significa 5050 libras.
Todos os contêineres com altura superior a 2,6 m (8 pés e 5 pol.) devem ter uma marca de excesso de altura; todos os contêineres com peso superior a 30,48 toneladas devem ter uma marca de excesso de peso. Essas marcas geralmente são colocadas em ambas as laterais e extremidades do contêiner com excesso de altura.
04 Certificação de Sociedade Classificadora e Ensaio de Tipo
A certificação da sociedade classificadora é uma garantia importante para a qualidade e o desempenho de segurança dos contêineres de armazenamento de energia.
Conteúdo da certificação
inclui: resistência estrutural, resistência ao fogo, resistência à umidade, segurança elétrica, adequação para mercadorias perigosas, etc.
O teste de tipo é um elo fundamental na certificação de sociedades classificadoras. Consiste na realização de testes de desempenho e inspeção abrangentes de amostras de contêineres de armazenamento de energia, de acordo com normas e especificações específicas, incluindo, entre outros, testes de vibração, impacto, mudanças de temperatura e umidade em ambientes simulados de transporte marítimo.
verifique se ele pode suportar o teste de várias condições adversas e garanta que não haja situações perigosas, como vazamento de bateria, incêndio, explosão, etc. durante o transporte
.
05 Nível de proteção e nível anticorrosivo de recipientes de armazenamento de energia
5.1 Nível de proteção

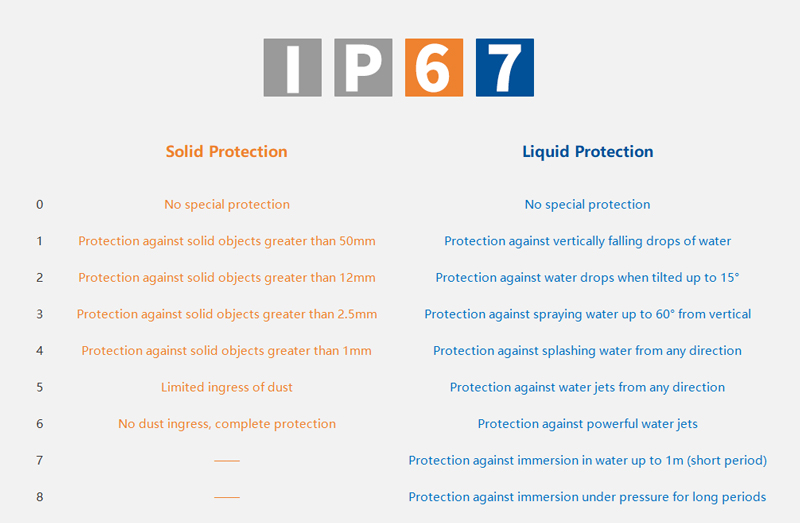

O nível de proteção IP dos recipientes de armazenamento de energia é geralmente dividido de acordo com GB 4208, como IP54 (evita a entrada de poeira e evita respingos de água de todas as direções), IP55 (evita a entrada de poeira e evita a imersão de curto prazo em água)
Requisitos específicos
: Geralmente é necessário atingir o nível IP54 ou superior para garantir que o contêiner de armazenamento de energia ainda possa funcionar normalmente em condições externas adversas.
Método de implementação
: O corpo da caixa precisa usar materiais especiais e soluções de design, como processo de soldagem totalmente selado para evitar que a água da chuva penetre pela parte superior, paredes laterais e inferior; a entrada e a saída são equipadas com um sistema de filtro de camada dupla para bloquear poeira e material particulado.
5.2 Nível anticorrosivo

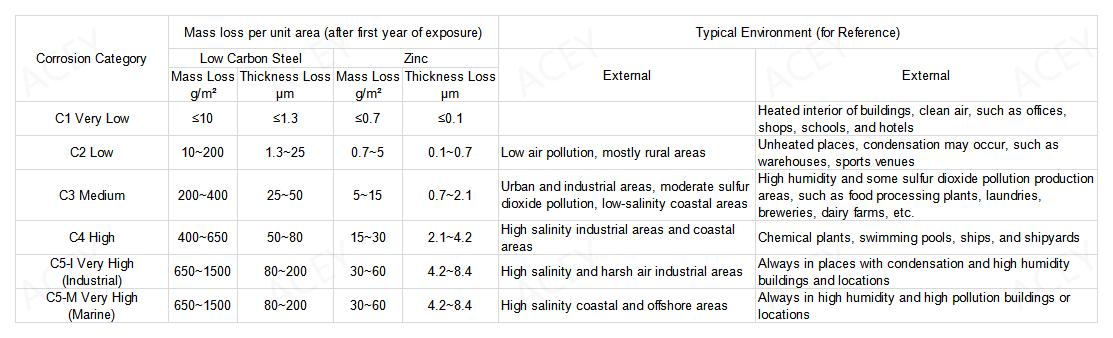

O nível anticorrosivo refere-se à capacidade dos recipientes de armazenamento de energia de resistir à corrosão, principalmente com base em normas como CECS343-2013 e GB/T 30790.2-2014.
Requisitos específicos
:Como os contêineres de armazenamento de energia podem sofrer corrosão causada pela água do mar no ambiente de transporte e são instalados ao ar livre, eles precisam operar de forma estável por um longo período, portanto, os requisitos anticorrosivos são relativamente altos.
Método de implementação
O sistema anticorrosivo dos contêineres de armazenamento de energia é geralmente dividido em três camadas: primer epóxi rico em zinco, camada intermediária de tinta epóxi de ferro micáceo e acabamento de poliuretano alifático. A área inferior também será tratada com pulverização de zinco e tinta asfáltica para suportar condições de trabalho complexas, como imersão em chuva e corrosão química.
