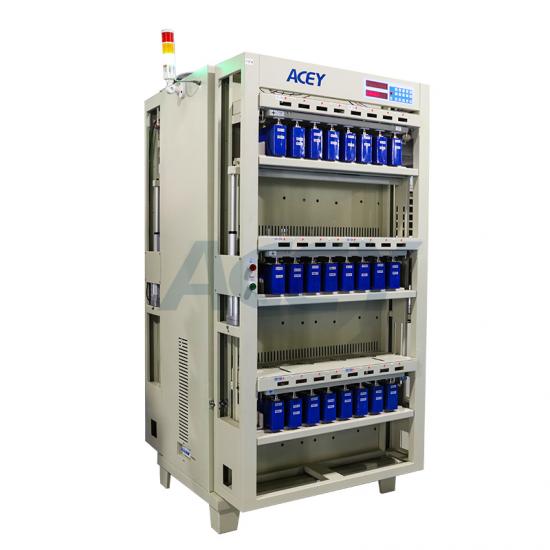

Equipamento de formação de células de bateria de íons de lítio regenerativa de 5 V 100 A 48 CHS

Estrutura do equipamento

Número de canais do dispositivo

A máquina inteira tem 48 canais

Dimensão externa

Largura 1009 mm × Comprimento 800 mm × Altura 1843 mm

Cor do chassi

Cinza preto padrão (personalizável)

Formulário de fixação

Grampo de cabeça plana para bateria de energia

Espaçamento de grampos

84 mm

Modo de controle de canal

Cada bateria possui uma fonte de tensão constante de corrente constante completamente independente, estável e sem impacto. Início realizável

mover, parar, pausar, continuar e proteger

Cada canal possui um circuito de controle de hardware independente de tensão constante e corrente constante

Cada corrente de carga do canal, a precisão da corrente de descarga pode ser calibrada automaticamente pelo software

Fonte de alimentação de trabalho

Sistema trifásico de 5 fios AC380V ± 10%,50HZ

fator de potência

≥ 0,99

Taxa de distorção de corrente CA

≤ 2%

Índice de Eficiência do Departamento de Energia

Carregamento ≥ 80%, descarregamento ≥ 75%

Consumo de energia de trabalho

≤ 29 kW

taxa de falha do equipamento

<1%

Ambiente de trabalho

Temperatura -10~40, umidade relativa 80%

Modo de dissipação de calor

Entrada de ar natural, exaustão ascendente

alarme de fumaça

Opcional

Função de proteção do componente de potência

1. Proteção contra sobrecarga de tensão da rede

2. Proteção contra sobrecarga de frequência da rede elétrica

Parâmetros do canal

Faixa de medição de tensão

CC 0~5V

Faixa de voltagem da bateria

Carregar CC 0~4,5 V; Descarregar CC 4,5~1,5 V

Faixa de tensão constante

CC 2~4,5V

Precisão de tensão

±(0,5 leitura ‰ +0,5 ‰ completo)

Resolução de controle de tensão

0,1 mV

Resolução de amostragem de tensão

0,1 mV

estabilidade de tensão

≤(± 1mV)

Alcance atual

Carregamento DC 200mA ~ 100A; Descarregamento DC 200mA ~ 100A

Precisão atual

±(0,5 leitura ‰ +0,5 ‰ completo)

Resolução de controle atual

1mA

Resolução de amostragem atual

0,1 mA

Estabilidade atual

≤(± 1mA)

Tempo de subida da corrente (carga de 90%)

≤ 50MS

Tempo de inicialização do canal (90% de carga)

≤ 50MS

Função de software

Modo de controle

Trabalho com equipamentos controlados por computador, controle total do gabinete, com sistema de digitalização

Modo de comunicação

Comunicação de porta serial 485 (taxa de transmissão 57600)/comunicação TCP

Configurações do processo

Podem ser definidos até 32 passos e 256 ciclos

Modo de carregamento

Corrente constante, tensão constante, corrente constante e tensão constante

Condições finais de carregamento

Tensão, corrente, tempo, capacidade, -△V

Modo de descarga

Corrente constante, potência constante, resistência constante
